Not Use: 设置成被选定时不使用此功能。
Pick: 设置成只在被选定时使用此功能。
Mount: 设置成被选定时只在贴装时使用此功能。
Pick&Mount: 设置成被选定时吸附及贴装时使用此功能。
对于冲击敏感的部品如 CSP 或 μBGA， 贴装时必须根据
部品生产商的规范或标准设置与z轴相关的速度参数，并使
用与部品生产商规范或标准相一致的吸嘴。 如果需要与部
品生产商规范或标准相一致的吸嘴，请联系我公司营业部或
客户服务中心。
7.1.1. 共同Align Data
对所有部件共同适用的Align Data作出说明。
<相机号> 组合框
选择识别部品的摄象机。可选择的摄象机如下。
Fly1 Cam: 它是 头1用飞行照相机。
Fly 2 Cam: 它是 头2用飞行照相机。
Fly 3 Cam: 它是 头3用飞行照相机。
Fly 4 Cam: 它是 头4用飞行照相机。
Fly 5 Cam: 它是 头5用飞行照相机。
Fly 6 Cam: 它是 头6用飞行照相机。
固定相机1: 它是1号固定相机。(1号固定相机已有安装时)
固定相机2: 它是2号固定相机。(2号固定相机已有安装时)
可进行 2
段控制
Z 轴
请点击此处了解和此产品有关的视频资料。
7-15
按钮
设定识别部品用摄象机的照明度。按下此按钮时，显示以下画面。
7-8
7-9.
<边>
设定侧面的照明度。(0 – 15)
<向下移动> 按钮
下降侧面的照明。
<外部>
设定外部照明度。(0 – 15)
<内部>
Fix Camera时, 设定内部照明度。 (0 - 15)
<确定> 按钮
把设定的照明度反映到照明数据后关闭对话框。
7-16
<取消> 按钮
忽略已设定的照明度直接关闭对话框。
<尺寸> 领域
<对准 Z 高度> 编辑框
设定需要识别的高度。以部品的底面为准，识别其上面时设定–值，识别其
下面时设定+值。
<门槛> 编辑框
通过SM321VIS显示的影象由各个像素构成。各个像素因显示亮度不同，有
0~255的固有值。 在这里‘Threshold Value’意味着是否把各个象素认知为
白色还是黑色的限制值。
<自动> 检查框
自动设定<门槛>值时进行检查。
<H[+]> 编辑框
识别部品时，以百分比设定允许上误差。
<误差L> 编辑框
识别部品时，以百分比设定允许下误差。
<区域补偿> 编辑框

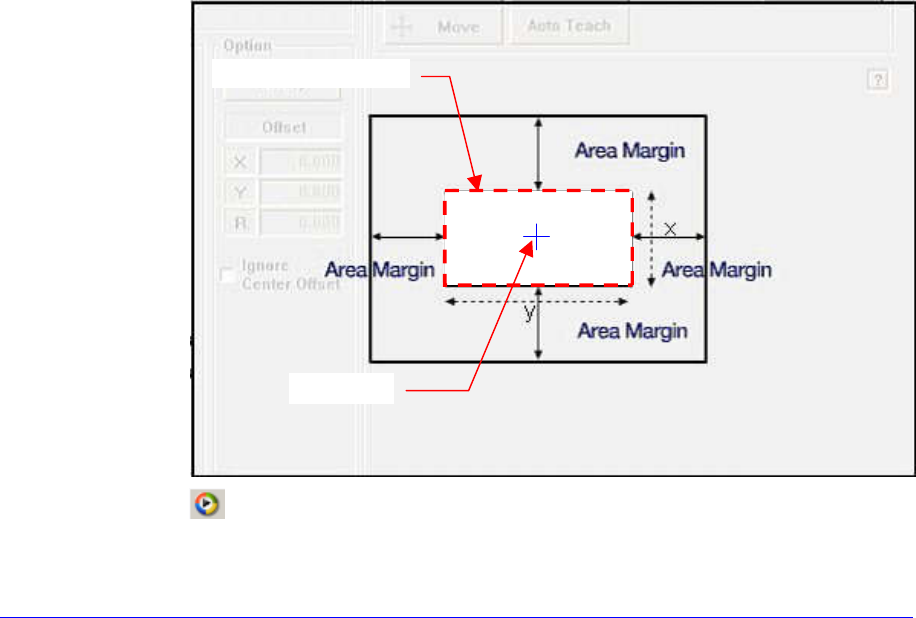

吸附部件时, 正常的情况下吸附部件的中心应在AreaMargin ‘0’ 领域内。
但是，由于外部因素即使吸附部件的中心超出AreaMargin ‘0”领域， 补正
超出的程度，可正常进行部件贴装时，设置AreaMargin，以器具中心为基
准，扩大部件中心的检查领域，把超出的部件中心包括在该领域，可正常
贴装该部件。一般在0~6范围内设置该值。
AreaMargin ‘0’ 领域
器具中心
