7-54 7.1.7. BGA 部品的数据设定 设定有关 BGA 部品的排列数据。 7-28. “ = BGA ” < 相机号 > 组合框 选择识 别部 品的摄 象机 。 详细 事项 请参 照 “ 7 .1 .1 Ali gn Da ta (7 -1 4 ) ” 。 < 亮度控制 > 按钮 设定识别部品用 摄象机的照明 度。 详细事 项请参照 “ 7.1.1 Align Dat a (7- 14 …
7-53
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
<确定> 按钮
保存变更事项后回到前一页。.
<取消> 按钮
忽略设定的数据回到前一页。
各个引脚组之间不能相互重叠。
두개의
Lead Group
이 겹쳐있으
므로 안됨
.
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组成。
Lead Parameter
가 다른
것을 하나의
Lead Group
으로 등록할 수 없음
Lead Parameter
가 다르
므로 두개의
Lead Group
으로 등록함
引线只有以90度的方向存在。
이런 경우에 이 핀은
Lead
가 아님
.
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 “请参考”7.1.4 User IC ”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。请参考“7.1.4 User IC “。
备 注
两各个引脚组之间不能相互重叠。
脚参数互不
相同的不能用一个
引线组登记
因 为 脚 参 数 值 互 不 相
同，登记为两个引线组
这个时候，Pin 不是引线
请点击此处了解和此产品有关的视频资料。
请点击此处了解和此产品有关的视频资料。
7-54
7.1.7. BGA 部品的数据设定
设定有关BGA 部品的排列数据。
7-28. “ = BGA”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
<亮度控制> 按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<栅格类型> 组合框

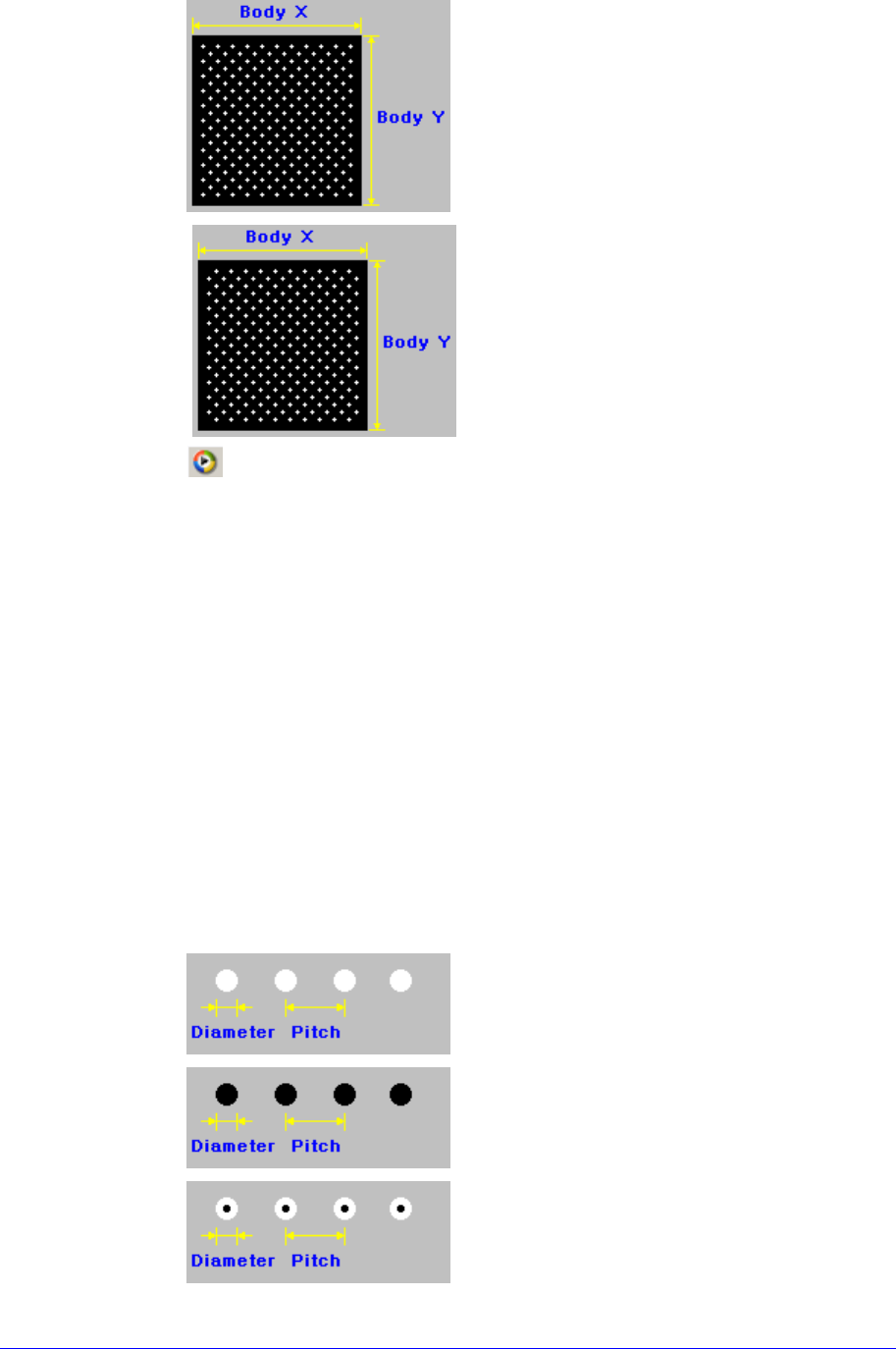

选择 BGA 部品的 Ball 的排列形式。可选择的形式如下。
规则的（正常的）
7-55
检查（确认）
. 重新检测(重新检测反向检查)
<本体 X> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品的 Y 轴方向的尺寸。
<球数 X> 编辑框
设定 X 轴方向的 Ball 的数量。” 检查”或” 重新检测”形式时，空位的部分
也算在整个数量。所以，” 检查”或” 重新检测”形式时， 球形的数量总是
奇数。
<球数 Y> 编辑框
设定 Y 轴方向的 Ball 的数量。” 检查”或” 重新检测”形式时，空位的部分
也算在整个数量。所以，” 检查”或” 重新检测”形式时， 球形的数量总是
奇数。
<BGA 标志> 组合框
选择球形颜色。可选择的颜色如下。
白色: 球形看成白色的情况
黑色: 球形看成黑色的情况
白色&黑色: 球形的中央看成黑色，外廓看成
白色的情况。
请点击此处了解和此产品有关的视频资料。
