5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM 5.2 Einzelfunktionen Port al Softwareversion S R.407.xx Ausgab e 01/2001 DE 182 5 Abb. 5.2 - 2 Ansicht "Revolver kopffunktionen" (12-Segment-Collect&Pla…
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
181
5
Abb. 5.2 - 1 Ansicht "Revolverkopffunktionen" (6-Segment-Collect&Place-Kopf)
Legende zu Abb. 5.2 - 1
(1) Portalfunktionen
(2) Revolverkopffunktionen
(3) IC-Kopffunktionen
(4) Vakuumtest Revolverkopf
(5) Pipettenoffset Revolverkopf
(6) Pipettenkonfiguration Revolverkopf
(7) Pipettenwechslerkonfiguration Revolverkopf
(8) Pipettenwechslerkonfiguration IC-Kopf
(9) Funktionen Flussmittelkopf
12 34 56789
5 Einzelfunktionen Betriebsanleitung SIPLACE F5/F5 HM
5.2 Einzelfunktionen Portal Softwareversion SR.407.xx Ausgabe 01/2001 DE
182
5

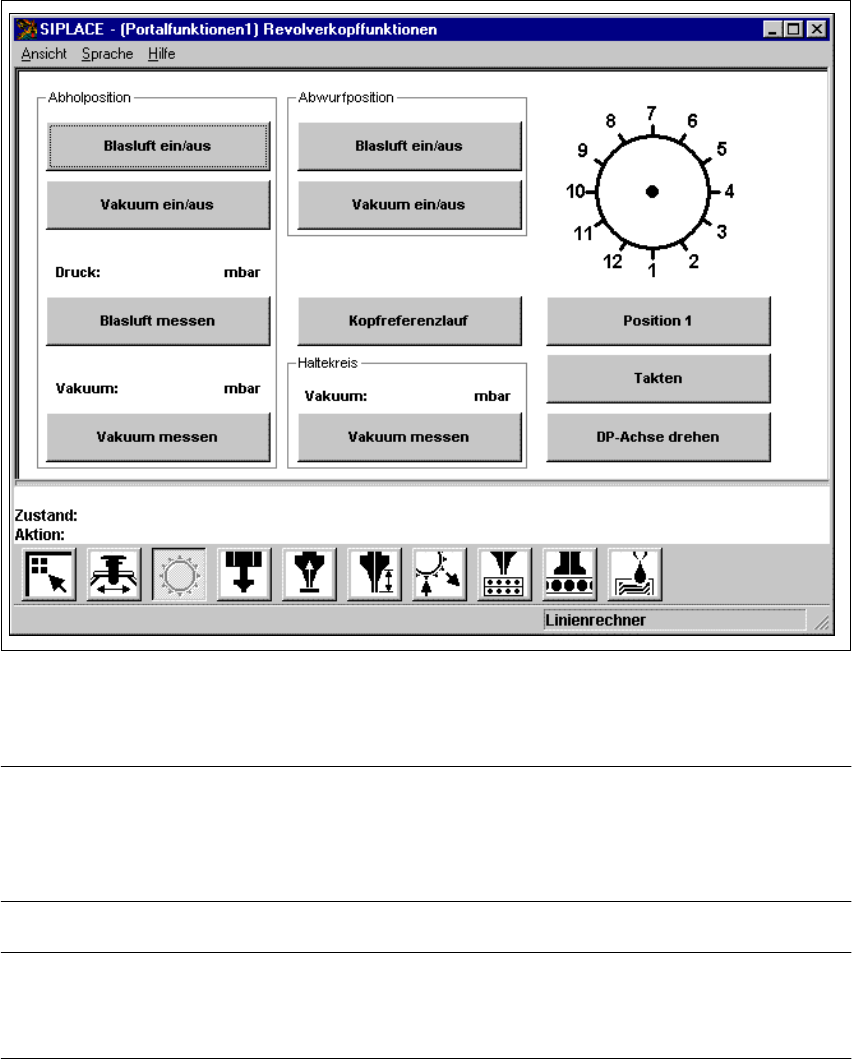

Abb. 5.2 - 2 Ansicht "Revolverkopffunktionen" (12-Segment-Collect&Place-Kopf)
5
HINWEIS
Da die in der Ansicht "Revolverkopffunktionen" enthaltenen Funktionen für den 6-Segment-
Collect&Place-Kopf und den 12-Segment-Collect&Place-Kopf identisch sind, werden sie nicht ge-
trennt beschrieben. 5
HINWEIS
Die aktuellen Positionen der Segmente am Collect&Place-Kopf werden in der Grafik über der
Schaltfläche "Position 1" dargestellt. 5
Betriebsanleitung SIPLACE F5/F5 HM 5 Einzelfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 5.2 Einzelfunktionen Portal
183
5.2.1.1 Funktionen
In der Ansicht "Revolverkopffunktionen" stehen die nachfolgend beschriebenen Funktionen zum
Testen des Collect&Place-Kopfes zur Verfügung. 5
– Vakuumtest in der Abholposition
– Vakuumtest in der Abwurfposition
– Vakuumtest im Haltekreis
– Revolverkopffunktionen
Durch Anklicken der entsprechenden Schaltfläche wird die gewünschte Funktion ausgelöst. 5
Blasluft ein/aus (Feld "Abholposition") 5
Mit dieser Funktion wird die Blasluft an der Pipette, die sich in der Abholposition befindet, ein-
bzw. ausgeschaltet.
Å Klicken Sie die Schaltfläche Blasluft ein/aus im Feld "Abholposition" an.
Die Blasluft wird ein- bzw. ausgeschaltet.
Vakuum ein/aus (Feld "Abholposition") 5
Mit dieser Funktion wird das Vakuum an der Pipette, die sich in der Abholposition befindet, ein-
bzw. ausgeschaltet.
Å Klicken Sie die Schaltfläche Vakuum ein/aus im Feld "Abholposition" an.
Das Vakuum wird ein- bzw. ausgeschaltet.
Blasluft messen (Feld "Abholposition") 5
Mit dieser Funktion wird die eingeschaltete Blasluft in der Abholposition gemessen.
Å Schalten Sie die Blasluft ein (mit Hilfe der Funktion "Blasluft ein/aus" im Feld "Abholposition").
Å Klicken Sie die Schaltfläche Blasluft messen im Feld "Abholposition" an.
Der Blasluftdruck wird gemessen und das Ergebnis in [mbar] über der Schaltfläche angezeigt.
HINWEIS
Der nach einer Messung angezeigte Wert entspricht nicht dem tatsächlichen Wert an der Pipette.
Bei Einstellarbeiten müssen die Werte mit einem Manometer ermittelt werden (siehe Einstellan-
leitung bzw. Serviceanleitung). 5
Vakuum messen (Feld "Abholposition") 5
Mit dieser Funktion wird das eingeschaltete Vakuum in der Abholposition gemessen.
Å Schalten Sie das Vakuum ein (mit Hilfe der Funktion "Vakuum ein/aus" im Feld "Abholposition").
Å Klicken Sie die Schaltfläche Vakuum messen im Feld "Abholposition" an.
Das Vakuum wird gemessen und das Ergebnis in [mbar] über der Schaltfläche angezeigt.
