Betriebsanleitung SIPLACE F5/F5 HM 6 V isionfunktionen Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen 305 6 Abb. 6.6 - 14 Men ü ’ Bauelement testen ’ , Optionen
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
304
6.6.4 Menü ’Bauelement testen’
Nach Anklicken der Ikone ’Bauelement testen’ wird das Menü aufgeklappt. Wie die Abbildung
zeigt, stehen Ihnen, nach Gruppen geordnet, folgende Optionen zur Verfügung: 6
BauelementGehäuseformdaten ändern 6
– Abholen – Beleuchtung
– Darstellen – Gehäusedimension
– Prüfen – Beindimension
– Messen – Ballabbildung
– Bild speichern – Tabelle
– Auswertezeit – BE-Typ einstellen (nur bei F-Automaten)
– – Messmodus
HINWEIS 6
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, dass
Sie die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Haben Sie noch keine Gehäuseform geladen, sind alle Optionen inaktiv. 6
Å Laden Sie im Menü ’Gehäuseformauswahl’ eine Gehäuseform (siehe Abschnitt 6.6.3, Seite
299
). Die geladene Gehäuseform wird in Anzeigefeld ’Gehäuseform’ mit GF-Nummer, GF-
Name und Kameratyp dargestellt. Alle Optionen mit Ausnahme von ’Prüfen’, ’Messen’, ’Bild
speichern’ und ’Auswertzeit’ sind zugänglich. Die Option ’BE-Typ’ ist für F-Automaten reser-
viert und nur dort anwählbar.
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
305
6

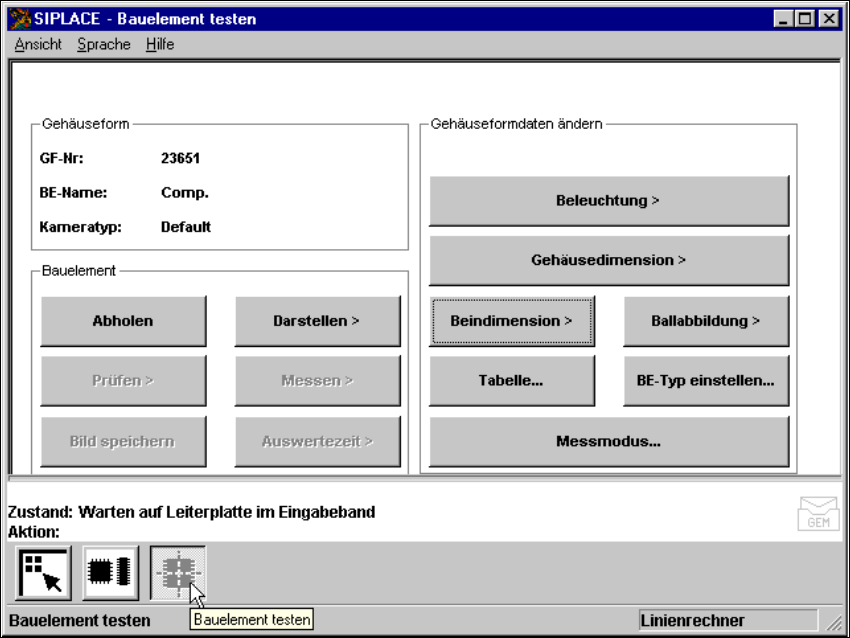

Abb. 6.6 - 14 Menü ’Bauelement testen’, Optionen
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
306
6.6.4.1 Option ’Bauelement abholen’
HINWEIS 6
Ehe Sie diese Option aktivieren können, müssen Sie bereits eine GF-Nummer geladen haben.
Ist das nicht der Fall, bleibt die Schaltfläche inaktiv.
6
Abb. 6.6 - 15 Menü ’Bauelement testen’, Option ’Bauelement abholen’
Bei Aktivierung dieser Option werden folgende Aktionen gestartet: 6
– Ein Bauelement wird von einer bestimmten Spur abgeholt.
– Befindet sich bereits ein Bauelement unter der BE-Kamera, wird dieses abgeworfen.
– Die Optionen ’Prüfen’ und ’Messen’ können angeklickt werden.
