Betriebsanleitung SIPLACE F5/F5 HM 6 V isionfunktionen Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen 309 6.6.4.3 Option ’ Bauelement pr ü fen ’ HINWEIS 6 Dies e Optio n l ä sst sich nu r aktivie ren,…
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
308
6
Abb. 6.6 - 17 Menü ’Bauelement testen’, Videobild ’BE darstellen’
– Mit ’ESC’ beenden Sie die Funktion. Das Videobild wird weggeschaltet und das Menü ’Baue-
lement testen’ wieder angezeigt.
GF-Nr. = 5BE darstellen
BE darstellen GF-Nr. = 5
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
309
6.6.4.3 Option ’Bauelement prüfen’
HINWEIS 6
Diese Option lässt sich nur aktivieren, wenn zuvor eine GF-Nummer geladen und ein Bauele-
ment abgeholt wurde.
Sie haben die Möglichkeit, den Zentriervorgang mit dieser Option zu überprüfen. Nach jedem
Messschritt wird gestoppt, damit die Funktion einzeln geprüft werden kann. Das Messergebnis
wird optisch am Bildschirm dargestellt, die Messergebnisse werden nicht gespeichert. 6
6

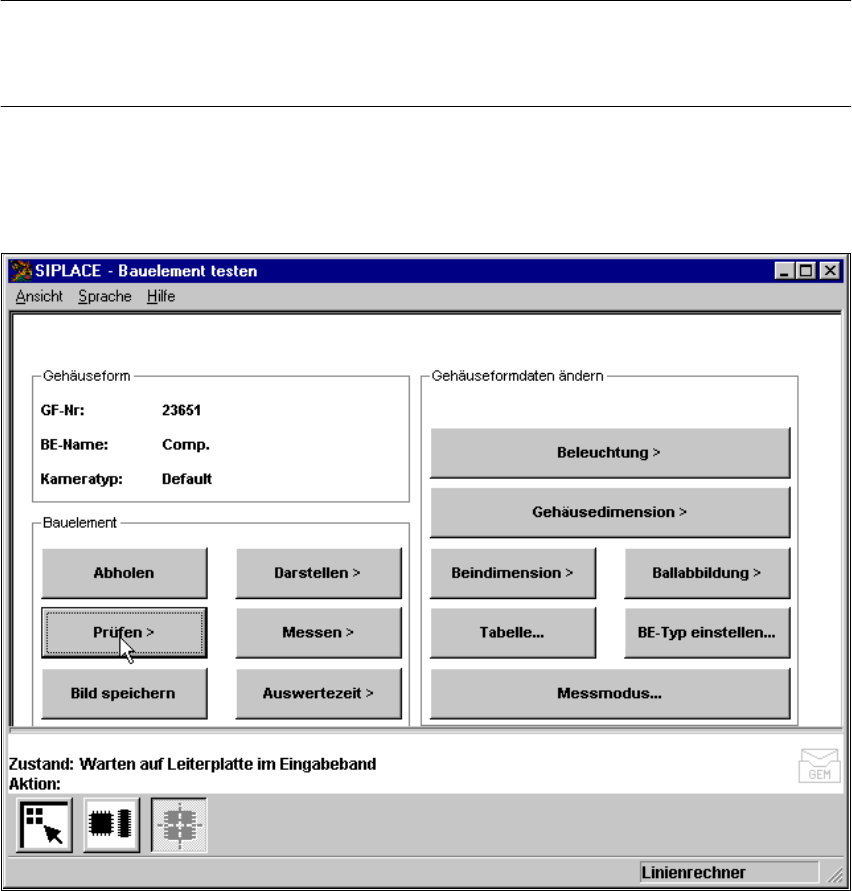

Abb. 6.6 - 18 Menü ’Bauelement testen’, Option ’Bauelement prüfen’
Bei Aktivierung dieser Funktion werden folgende Aktionen gestartet: 6
– Der Messvorgang wird aktiviert.
– Das Videobild erscheint am Bildschirm.
– Die Kopf- und Fußzeilen werden eingeblendet.
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
310
6
Abb. 6.6 - 19 Menü ’Bauelement testen’, Videobild ’BE prüfen’
Å Mit der ’RETURN’-Taste rufen Sie alle definierten Messschritte nacheinander auf. Jedesmal,
wenn Sie die ’RETURN’-Taste drücken, wird ein weiterer Messschritt durchgeführt und das Er-
gebnis am Bildschirm angezeigt.
Å Mit ’ESC’ verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wieder
das Menü ’Bauelement testen’.
GF-Nr. = 5BE prüfen
RET: BE prüfen
BE prüfen GF-Nr. = 5
RET: BE prüfen
