6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM 6.6 Bauelement test en Softw areversion SR.407.xx Ausgabe 01/2001 D E 324 In diesem Men ü haben Sie die M ö glichkei t, 6 – die Bein dimensi onen, – die Geh ä usedime…
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
323
Die GF (Gehäuse-Form)-Datei ist im Linienrechner gespeichert. Sie besteht im wesentlichen aus
zwei Hauptteilen: 6
– den geometrischen Gehäuseformdaten und
– den sensorspezifischen Daten.
Der sensorspezifischen Teil enthält die 6
– Messbedingungen für das Bauelement,
– die Beleuchtungsart und die
– Transformationstafeldaten.
HINWEIS 6
Die Schaltflächen der Optionen des Menüs ’Bauelement testen’ sind nur dann aktiv, wenn Sie
bereits eine Gehäuseform geladen haben.
6

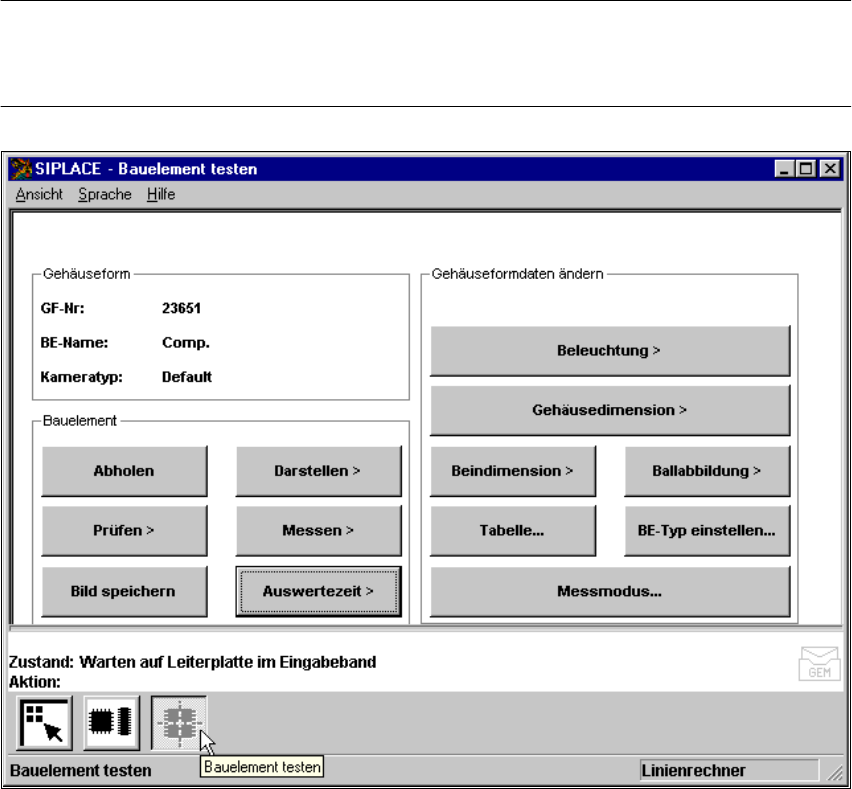

Abb. 6.6 - 25 Menü ’Bauelement testen’, Optionen
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
324
In diesem Menü haben Sie die Möglichkeit, 6
– die Beindimensionen,
– die Gehäusedimensionen,
– die ’Ball’-Abbildungsparameter,
– die Beleuchtungsparameter und
– die Transformationstafel zu verändern.
– Beindimensionsparameter sind
– optische Beinlänge in X- und Y-Richtung der BEs
– optische Beinbreite in X- und Y-Richtung der BEs
HINWEIS 6
Die Teilung und die Beinchenanzahl können Sie nur am Linienrechner ändern. 6
– Gehäusedimensionsparameter sind
– die Außenabmaße des Bauelements in Millimeter in X- und Y-Richtung. Dabei versteht man
unter Außenabmaße die optischen Abmaße des Bauelements einschließlich der Bein-
chenabmaße.
Im Linienrechner sind die geometrischen Dimensionen von Beinchen und Bauelement in der
GF-Datei gespeichert. Abhängig von der Geometrie des Bauelements und der Ausleuchtung
durch die BE-Kamera können Abbildungsfehler auftreten. Die Abbildung gibt nicht die eigent-
lichen geometrischen Dimensionen wieder - das Abbild ist verkleinert. Dies nennt man Abbil-
dungsreduktion. Man spricht dann von optischen Dimensionen von Beinchen und Bauelement.
Stellen Sie die Bauelementedimension so ein, dass sie dem sichtbaren Bauelementeumriss
entspricht. Der Reduktionsfaktor ist in der Datei „Real-MA“ eingetragen. 6
6
Zur Lagedefinition des Achsenkreuzes und der Definition von regelmäßigen bzw. unregelmäßigen
Bauelementen sehen Sie bitte unter Abschnitt 6.3.4
, Seite 246 nach. 6
–’Ball’-Abbildungsparameter sind
– innerer, äußerer Radiustyp
– innerer, äußerer Radius (im Normalfall nicht verwendet)
– Kontrast
– Ballmodell
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
325
– Beleuchtungsparameter sind
– der Kontrast in der Bilddarstellung
– die ebene, flache, mittlere bzw. steile Beleuchtungsebene zur Ausleuchtung des Bauele-
ments (Helligkeitsregelung).
– Parameter der Farbdarstellung (5 Sektionen)
– 10 Parameter ’IN’-Werte
– 10 Parameter ’OUT’-Werte
Die Parameter sind in der GF-Datei im Linienrechner gespeichert. Bei Anforderung wird die GF-
Datei an den Stationsrechner geschickt. Anschließend wird Sie konvertiert und zum MVS-Cont-
roller transferiert. 6
Verändern Sie einen Parameter, wird dieser in die x.SST-Datei eingetragen, die x.SST-Datei kon-
vertiert und in den MVS-Controller geladen. 6
6.6.4.8 Option ’Beleuchtung’
Bei Anwahl dieser Option erscheint das Videobild für die Beleuchtungskontrolle und Beleuch-
tungseinstellung. 6
Abb. 6.6 - 26 Menü ’Bauelement testen’, Videobild ’Beleuchtung’
6
GF-Nr. = 5Beleuchtung
RET: BE prüfen
Beleucht. = eben/flach/mittel/steil Feld-Schritt =
Blank: Schrittw.
Tab: Beleuchtung
Helligkeit = 0 ... 255
: Helligkeit gr.
: Helligkeit kl.
Beleucht. = eben/flach/mittel/steil
Ret.: BE prüfen
Tab: Beleuchtung
Beleuchtung GF-Nr. = 5
Helligkeit = 0 ... 255
: Helligkeit größer
: Helligkeit kleiner
Feld-Schritt =
Blank: Schrittw.
