1 Einleitung, Technische Daten Betriebsanleitung SIPLACE F5/F5 HM 1.8 Technische D aten - Ansc hlusswerte Softwareversion S R.407.xx Ausgab e 01/2001 DE 42 1.8 T echnische Daten - Anschlusswerte 1.8.1 T echni sche Date n…
Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten
Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.7 Elektrische und pneumatische Anschlussstellen
41
GEFAHR
Der Automat wird mit 3 x 400 V bzw. 3 x 208 V (US-Version) ± 5 %, 50/60 Hz Netzspannung ver-
sorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschalte-
tem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten kann deshalb zu Tod oder
schwerer Körperverletzung sowie erheblichem Sachschaden führen. 1
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 1
1 Einleitung, Technische Daten Betriebsanleitung SIPLACE F5/F5 HM
1.8 Technische Daten - Anschlusswerte Softwareversion SR.407.xx Ausgabe 01/2001 DE
42
1.8 Technische Daten - Anschlusswerte
1.8.1 Technische Daten - elektrische Anschlusswerte
1.8.2 Technische Daten - Druckluftversorgung
1.8.3 Technische Daten - Druckluftspezifikation
Maximale Teilchengröße nach Dichte, basierend auf ISO/DIS 8573-1 (Klasse 1) 1
1.8.4 Technische Daten - Geräuschemissionsangabe
1.8.5 Technische Daten - Zulässige Umwelteinflüsse
Anschlussspannung 3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
Absicherung 3 x 16 A (3 x 400 V~, 3 x 208 V~)
Gesamtanschlusswert 5 kVA
Gesamtleistung 1,9 kW
Spannungsausfall max. 10 msec
Druckluftanschlusswert Min. 5,5 bar, max. 8 bar
Druckluftverbrauch 300 Nl/min.
Betriebsdruck 5,2 bar (fest eingestellt)
Teilchengröße0,1 µm
Teilchendichte 0,1 mg/m³
Höchster Ölgehalt (Klasse 1) Teilchendichte 0,01 mg/m³
Drucktaupunkt (Klasse 4) Taupunkt +3°
Arbeitsplatzbezogener Emissionswert (L
pAc
) 71 dB (A) DIN EN ISO 11204 (i)
Schallleistungspegel (L
WAc
) 85 dB (A) E-DIN EN ISO 3744 (i) 001-0307
Raumtemperatur Zwischen 15°C und 35°C
Luftfeuchtigkeit 30 bis 75%
(Im Mittel nicht höher als 45%, so dass Kondensation an
der Maschine auf jeden Fall ausgeschlossen ist.)
Betriebsanleitung SIPLACE F5/F5 HM 1 Einleitung, Technische Daten
Softwareversion SR.407.xx Ausgabe 01/2001 DE 1.9 Abmessungen und Gewicht des Automaten
43
1.9 Abmessungen und Gewicht des Automaten
1.9.1 Abmessungen des Automaten

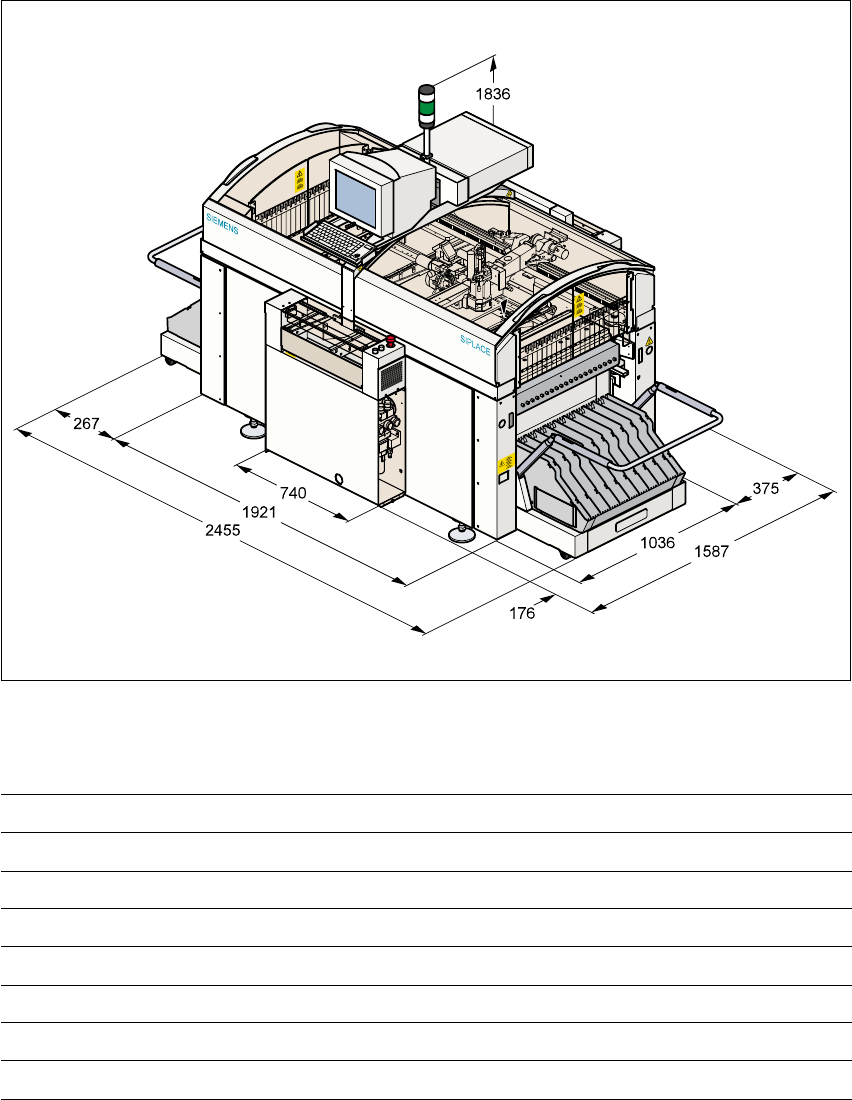

Abb. 1.9 - 1 Abmessungen des Automaten
1.9.2 Technische Daten - Abmessungen, Gewicht
Länge 1587 mm inkl. Transportbändern
Breite 2455 mm inkl. Bügel
Höhe mit Warnleuchte 1836 mm Standardhöhe
Bodenfreiheit 120 mm Standardhöhe
Gewicht Grundmodul 1500 kg
Gewicht voll ausgerüstet ca. 2000 kg
Zulässige Flächenbelastung Untergrund Min. 1000 kg/m²
Flächenbelastung der Montagefüße 4,42 kg/cm²
