Abb. 11.9 - 12 Portalfunktionen
(1) Schaltflächen für Einzelunktionen Flussmittelauftrag (Flux)
Nachfüllposition anfahren:
Damit Sie die Spritze wechseln können, muss der Dosierkolben in der unteren Position stehen
und in einer geeigneten Lage in der Maschine (Nachfüllposition) gefahren werden.
Å Klicken Sie die Schaltfläche Nachfüllposition anfahren. Der Flussmittelkopf fährt in die
Nachfüllposition und der Dosierkolben fährt nach unten. Die Spritze kann gewechselt werden.
Siehe Abschnitt 11.9.5
Spritze wechseln.
Um Arbeiten am Flussmittelkopf durchzuführen, fahren Sie den Flussmittelkopf in die Nachfüllpo-
sition. Das Nachfüllen von Flussmittel muss in dieser Position durchgeführt werden.
Å Klicken Sie die Schaltfläche Nachfüllposition anfahren und betätigen Sie die Starttaste. Der
Flussmittelkopf fährt in die Nachfüllposition.
Betriebsanleitung SIPLACE F5/F5 HM 11 Stationserweiterungen/Hardware
Softwareversion SR.407.xx Ausgabe 01/2001 DE 11.9 Dispens-Flussmittelauftrag
539
Flussmittelkopf spülen:
Sie haben die Möglichkeit den Flussmittelkopf zu spülen, um z.B. Flussmittelreste oder Luftein-
schlüsse aus dem Dosierschlauch zu spülen. Damit wird verhindert, dass der Dosierschlauch
und die Zentrierpipette nicht verhärten oder Lufteinschlüsse zu Fehlern beim Flussmittelauftrag
führen.
Å Klicken Sie die Schaltfläche Flussmittelkopf spülen und betätigen Sie die Starttaste. Der
Spülmittelkopf fährt über den Spülbehälter, und dosiert den Spritzeninhalt in den Spülbehäl-
ter.
Der Spülbehälter befindet sich neben dem Abwurfbehälter für Bauelemente (siehe
Abb. 11.9 - 10
).
Flussmittelkopf init.:
Sie haben die Möglichkeit, den Flussmittelkopf in Referenz zu fahren.
Å Klicken Sie die Schaltfläche Flussmittelkopf init. und betätigen Sie die Starttaste. Der Fluss-
mittelkopf führt einen Referenzlauf durch.
11 Stationserweiterungen/Hardware Betriebsanleitung SIPLACE F5/F5 HM
11.10 LP-Datenweitergabe Softwareversion SR.407.xx Ausgabe 01/2001 DE
540
11.10 LP-Datenweitergabe
11.10.1 Funktionsbeschreibung
In das Menü ’Maschinenoptionen’ wurde die Option ’LP-Datenweitergabe’ aufgenommen. Ziel
dieser Funktion ist es, die Linienperformance der Bestücksysteme zu steigern. Dazu wird an der
ersten Bestückstation eine Leiterplatte vollständig vermessen und die zugehörigen Daten von
Marken, Einzelschaltungen, Inkpunkten etc. ermittelt, gespeichert und an die nachfolgende Sta-
tion geschickt. An den nachfolgenden Stationen werden dann nur noch die Daten von zwei Mar-
kenpositionen ermittelt. Anhand dieser beiden Markenpositionen wird dann an jeder Station eine
Lagekorrektur für die zu bestückende Leiterplatte durchgeführt. Die erneute Vermessung der
gesamten Leiterplatte mit dem Vermessen von Einzelschaltungen, Inkpunkten etc. entfällt damit.

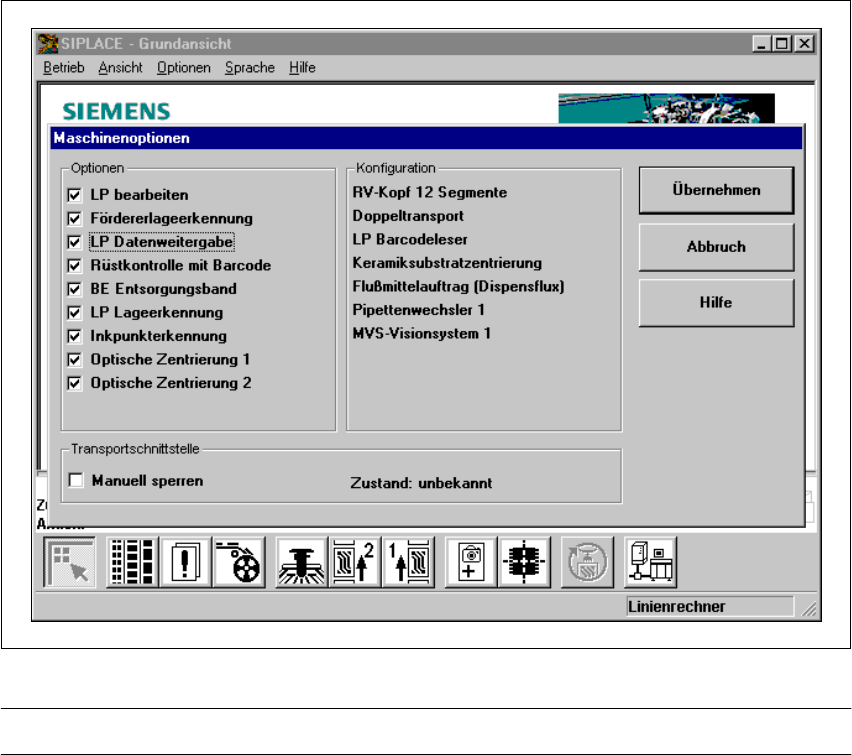

Abb. 11.10 - 1 Maschinenoption: LP-Datenweitergabe
HINWEIS: Die LP-Datenweitergabe ist nur bei Einsatz eines LP-Barcodelesers möglich. 11
