Å In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs ange-
zeigt. Dieser Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinen-
optionen aktiviert ist. 11
Betriebsanleitung SIPLACE F5/F5 HM 11 Stationserweiterungen/Hardware
Softwareversion SR.407.xx Ausgabe 01/2001 DE 11.5 Keramiksubstrat-Zentrierung
501
11.5 Keramiksubstrat-Zentrierung
11.5.1 Allgemeines
Die Keramiksubstrat-Zentrierung kann mechanisch und optisch durchgeführt werden.
Bei der optischen Zentrierung können die Passmarken mit Normalbeleuchtung oder Schräglicht-
beleuchtung erkannt werden.
11.5.2 Mögliche Zentrierarten
Folgende Zentrierungen für Keramiksubstrate können in den Maschinendaten (real.ma) Trans-
portart eingetragen werden.
11
11.5.3 Mechanische Zentrierung
11.5.3.1 Allgemeines
Die mechanische Keramiksubstrat-Zentrierung wird verwendet, um Keramiksubstrate positions-
stabil und materialschonend in x- und y-Richtung zu arretieren. Auch können Keramiksubstrate
bis zum Substratrand bestückt werden.
11.5.3.2 Wechsel von Keramiksubstrat auf Leiterplatte
Å Stecken Sie die Pneumatikleitung und die elektrische Anschlussleitung ab (siehe Punkt 1 in
Abb. 11.5 - 1
).
Å Entfernen Sie die Keramiksubstrat-Zentrierung (siehe Punkt 2 in Abb. 11.5 - 1).
Å Demontieren Sie die Basis der Keramiksubstrat-Zentrierung (siehe Punkt 3 in Abb. 11.5 - 2).
Å Entfernen Sie die drei Klemmteile (siehe Punkt 4 in Abb. 11.5 - 1) und montieren Sie die Stan-
dardführung an diese Stelle.
Å Montieren Sie die Niederhalterwinkel (siehe Punkt 5a und 5b in Abb. 11.5 - 1).
Å Stellen Sie die Größe der Leiterplatte ein (siehe Punkt 6 in Abb. 11.5 - 1).
Å Editieren Sie mit Hilfe des SITEST-Programms die jeweilige Transportart (siehe Tabelle in
11.5.2
) in den Maschinendaten.
Å Zur Bedienung in den "Einzelfunktionen" siehe auch Abschnitt 5.3 dieser Betriebsanleitung.
Transportart Zentrierung
4 mechanische Substrat-Zentrierung mit Normalbeleuchtung
5 nur Schräglichtbeleuchtung mit Y-Klemmung
6 mechanische Substrat-Zentrierung mit Schräglichtbeleuchtung
11 Stationserweiterungen/Hardware Betriebsanleitung SIPLACE F5/F5 HM
11.5 Keramiksubstrat-Zentrierung Softwareversion SR.407.xx Ausgabe 01/2001 DE
502
11

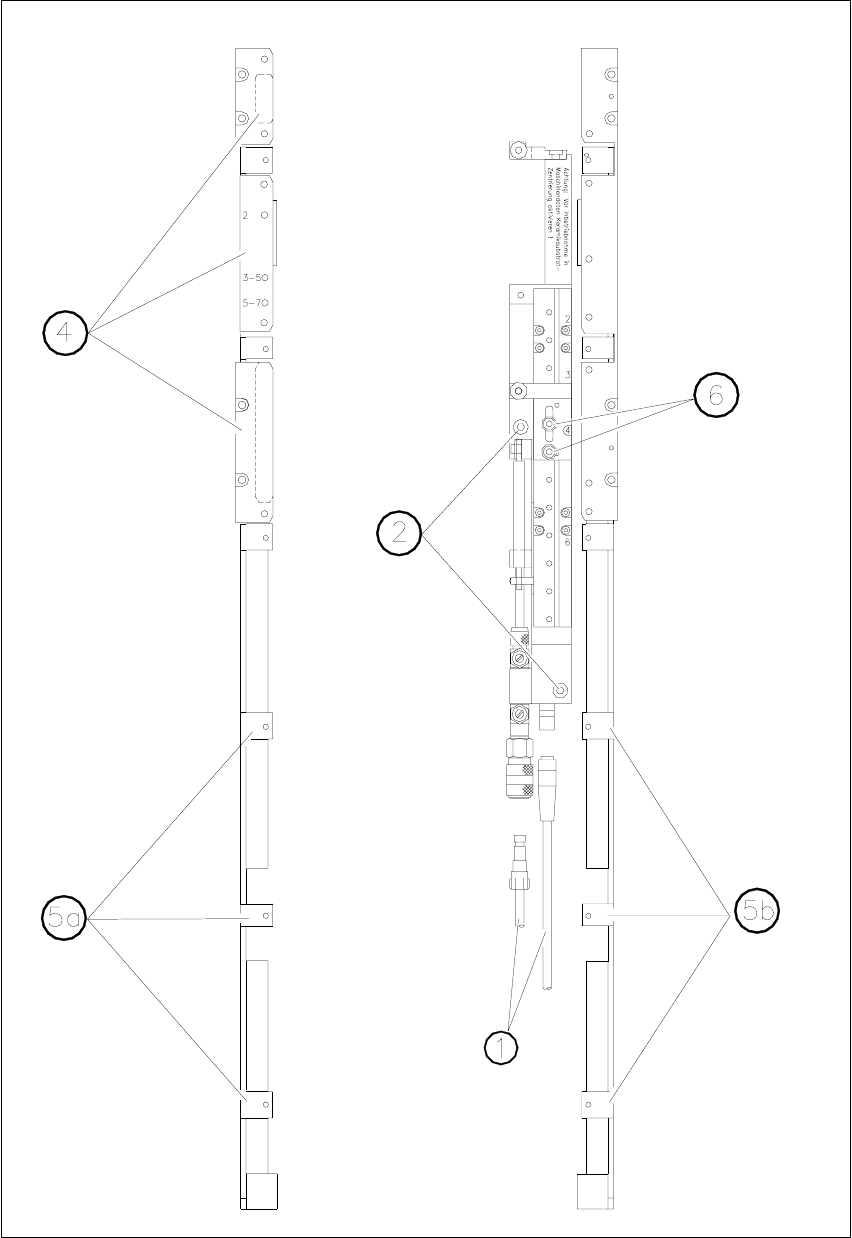

Abb. 11.5 - 1 Gesamtübersicht (Draufsicht)
