Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
327
6.6.4.9 Option ’Gehäusedimension’
Sie haben hier die Möglichkeit, die optische Gehäusebreite- und -länge zu verändern, wenn der
Effekt der Abbildungsreduktion zu stark auftritt. Dieser Effekt tritt vorwiegend bei zylindrischen
Bauelementen, PLCCs, BGAs und µBGAs auf. 6
6

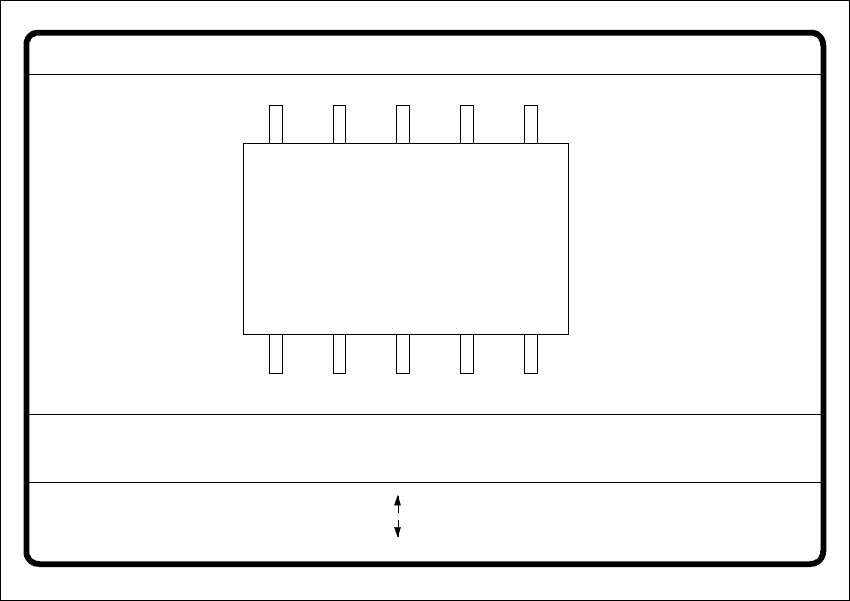

Abb. 6.6 - 27 Menü ’Bauelement testen’, Videobild ’Gehäusedimension’
Å Mit den Pfeiltasten ändern Sie die Länge und Breite des Bauelements. Die aktuellen geomet-
rischen Daten werden angezeigt (siehe Anmerkung Seite 324
).
Å Mit der Leertaste wechseln Sie zwischen den Seiten des Bauelements.
Å Mit ’RETURN’ lösen Sie die einzelnen Messschritte aus, die in den Messbedingungen spezifi-
ziert sind.
Å Mit ’ESC’ verlassen Sie die Option.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
Gehäuse-Seite =
Gehäusedimension GF-Nr. = 5
: größer
: kleiner
Opt. L [mm] = ... Opt. Br. [mm] = ...
Ret.: BE prüfen
Blank: Gehäuse-Seite
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
328
6.6.4.10 Option ’Beindimension’
Mit dieser Option können Sie die optische Beinbreite und -länge verändern. Darüber hinaus lässt
sich auch der Beinkontrast verändern, wenn durch die Abbildungsreduktion die Beinchen nicht zu-
verlässig erkannt werden. 6
6
Abb. 6.6 - 28 Menü ’Bauelement testen’, Option Beindimension
Å Mit der Tabulatortaste wählen Sie das Beinmodell.
Å Mit der Leertaste wählen Sie die Beinseite.
Å Mit + und – erhöhen Sie bzw. erniedrigen Sie den Beinkontrast.
Å Mit den Pfeiltasten ändern Sie die Beinchenbreite und -länge. Das Bauelement erscheint in
seinen Außenkonturen und mit den aktualisierten geometrischen Beindaten am Videoschirm.
Å Mit der ’RETURN’-Taste lösen Sie die einzelnen Messschritte aus, die in den Messbedingun-
gen für das spezifizierte Bauelement stehen.
Mit ’ESC’ brechen Sie die Option ab, auch wenn noch nicht alle Messschritte durchgeführt wur-
den. Sie kehren zum Menü ’Bauelement testen’ zurück. 6
GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
Beindimension GF-Nr. = 5
; größer
: kleiner
Opt. L [mm] = ... Opt. Br. [mm] = ...
Ret.: BE prüfen
Blank: Gehäuse-Seite
Blank: Bein-Seite + : Kontrast +
– : Kontrast –
Beinmodell = 1 ... n
Bein-Seite =
Beinkontrast =
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
329
6.6.4.11 Option ’Ballabbildung’
Mit dieser Option können Sie die ’Ball’-Modellbeschreibung verändern. 6
6
Abb. 6.6 - 29 Menü ’Bauelement testen’, Videobild ’Ballabbildung’
Å Mit der Tabulatortaste wählen Sie das ’Ball’-Modell.
Å Mit der Leertaste wählen Sie den Radiustyp - Innen- oder Außenradius.
Å Mit den Pfeiltasten vergrößern oder verkleinern Sie den Innen- oder Außenradius des Balls.
Die Balls erscheinen in ihren geometrischen Abmaßen am linken Videobildrand als Pixelbild.
Der Wert des Innenradius bestimmt die Ballform:
– Ist der Innenradius gleich 0, so ist die Ballform ein Kreis.
– Ist der Innenradius größer 0, so ist die Ballform ein Kreisring (Doughnut, wird nur selten ver-
wendet).
Å Mit + oder – erhöhen bzw. erniedrigen Sie den ’Ball’-Kontrast.
Wählen Sie den Ballkontrast > 0, wenn der Ball heller als der Hintergrund ist.
Wählen Sie den Ballkontrast < 0, wenn der Ball dunkler als der Hintergrund ist.
Å Mit der RETURN-Taste lösen Sie die einzelnen Messschritte aus, die in den Messbedingungen
für das spezifizierte Bauelement stehen.
Å Mit ESC brechen Sie die Option ab, auch wenn noch nicht alle Messschritte durchgeführt wor-
den sind. Sie kehren zum Menü ’Bauelement testen’ zurück.
GF-Nr. = 5Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
Ballabbildung GF-Nr. = 5
; größer
: kleiner
Ret.: BE prüfen
Tab: Ballmodell
+ : Kontrast +
– : Kontrast –
Rad.-Typ: innen/außen
Ballmodell = 1
Rad. a. [mm]
Rad. i. [mm]
= 1.500
= 0.500
Kontrast a.
Kontrast i.
= 10
= 20
Blank: Radiustyp
