Betriebsanleitung SIPLACE F5/F5 HM 6 V isionfunktionen Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen 323 Die GF (Geh ä use-F orm)-D atei ist im Linienr echner ge speiche rt. Sie be steht i m wesentli…
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
322
6

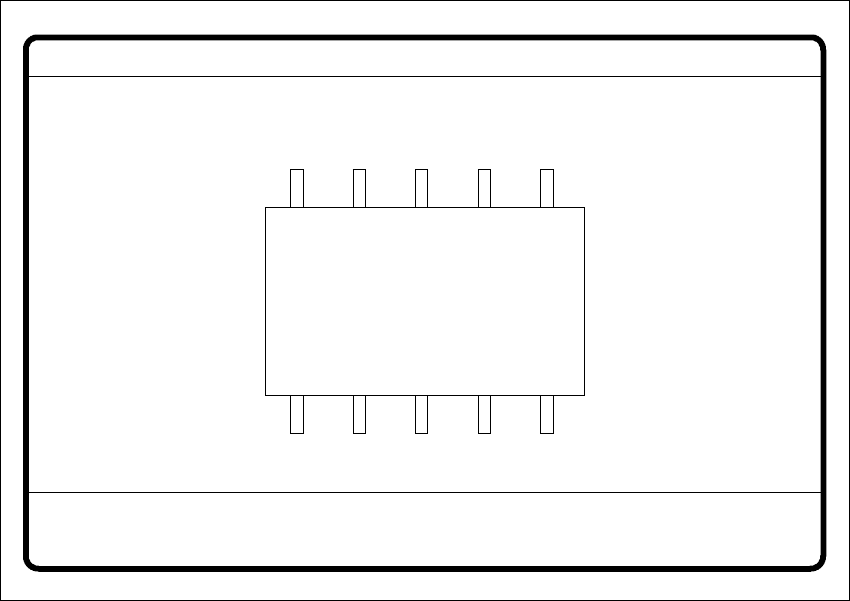

Abb. 6.6 - 24 Menü ’Bauelement testen’, Videobild ’Auswertezeit’
Å Mit der RETURN-Taste starten Sie die Messung. Nach Abschluss des Messvorgangs wird die
Messzeit in msec. eingeblendet.
Å Mit ESC verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wieder
das Menü ’Bauelement testen’.
6.6.4.7 Erläuterungen zur Gruppe der Optionen ’GF-Daten ändern’
Zur Gruppe ’Gehäuseformdaten ändern’ gehören folgende Optionen: 6
– Beleuchtung
– Gehäusedimension
– Beindimension
– Ballabbildung
– Tabelle
– BE-Typ einstellen (nur bei F-Automaten)
– Messmodus
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
Auswertezeit [ms] =
RET: BE messen
Auswertezeit GF-Nr. = 5
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
323
Die GF (Gehäuse-Form)-Datei ist im Linienrechner gespeichert. Sie besteht im wesentlichen aus
zwei Hauptteilen: 6
– den geometrischen Gehäuseformdaten und
– den sensorspezifischen Daten.
Der sensorspezifischen Teil enthält die 6
– Messbedingungen für das Bauelement,
– die Beleuchtungsart und die
– Transformationstafeldaten.
HINWEIS 6
Die Schaltflächen der Optionen des Menüs ’Bauelement testen’ sind nur dann aktiv, wenn Sie
bereits eine Gehäuseform geladen haben.
6
Abb. 6.6 - 25 Menü ’Bauelement testen’, Optionen
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
324
In diesem Menü haben Sie die Möglichkeit, 6
– die Beindimensionen,
– die Gehäusedimensionen,
– die ’Ball’-Abbildungsparameter,
– die Beleuchtungsparameter und
– die Transformationstafel zu verändern.
– Beindimensionsparameter sind
– optische Beinlänge in X- und Y-Richtung der BEs
– optische Beinbreite in X- und Y-Richtung der BEs
HINWEIS 6
Die Teilung und die Beinchenanzahl können Sie nur am Linienrechner ändern. 6
– Gehäusedimensionsparameter sind
– die Außenabmaße des Bauelements in Millimeter in X- und Y-Richtung. Dabei versteht man
unter Außenabmaße die optischen Abmaße des Bauelements einschließlich der Bein-
chenabmaße.
Im Linienrechner sind die geometrischen Dimensionen von Beinchen und Bauelement in der
GF-Datei gespeichert. Abhängig von der Geometrie des Bauelements und der Ausleuchtung
durch die BE-Kamera können Abbildungsfehler auftreten. Die Abbildung gibt nicht die eigent-
lichen geometrischen Dimensionen wieder - das Abbild ist verkleinert. Dies nennt man Abbil-
dungsreduktion. Man spricht dann von optischen Dimensionen von Beinchen und Bauelement.
Stellen Sie die Bauelementedimension so ein, dass sie dem sichtbaren Bauelementeumriss
entspricht. Der Reduktionsfaktor ist in der Datei „Real-MA“ eingetragen. 6
6
Zur Lagedefinition des Achsenkreuzes und der Definition von regelmäßigen bzw. unregelmäßigen
Bauelementen sehen Sie bitte unter Abschnitt 6.3.4
, Seite 246 nach. 6
–’Ball’-Abbildungsparameter sind
– innerer, äußerer Radiustyp
– innerer, äußerer Radius (im Normalfall nicht verwendet)
– Kontrast
– Ballmodell
