6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
306
6.6.4.1 Option ’Bauelement abholen’
HINWEIS 6
Ehe Sie diese Option aktivieren können, müssen Sie bereits eine GF-Nummer geladen haben.
Ist das nicht der Fall, bleibt die Schaltfläche inaktiv.
6

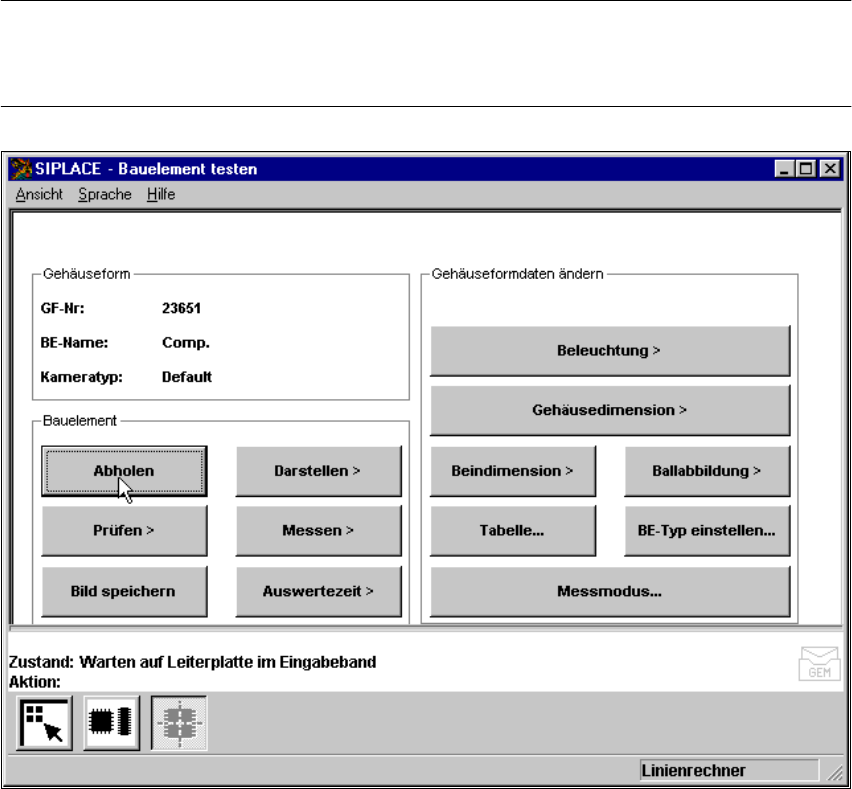

Abb. 6.6 - 15 Menü ’Bauelement testen’, Option ’Bauelement abholen’
Bei Aktivierung dieser Option werden folgende Aktionen gestartet: 6
– Ein Bauelement wird von einer bestimmten Spur abgeholt.
– Befindet sich bereits ein Bauelement unter der BE-Kamera, wird dieses abgeworfen.
– Die Optionen ’Prüfen’ und ’Messen’ können angeklickt werden.
Betriebsanleitung SIPLACE F5/F5 HM 6 Visionfunktionen
Softwareversion SR.407.xx Ausgabe 01/2001 DE 6.6 Bauelement testen
307
6.6.4.2 Option ’Bauelement darstellen’
HINWEIS 6
Ehe Sie diese Option anklicken können, muss bereits eine GF-Nummer geladen sein.
6

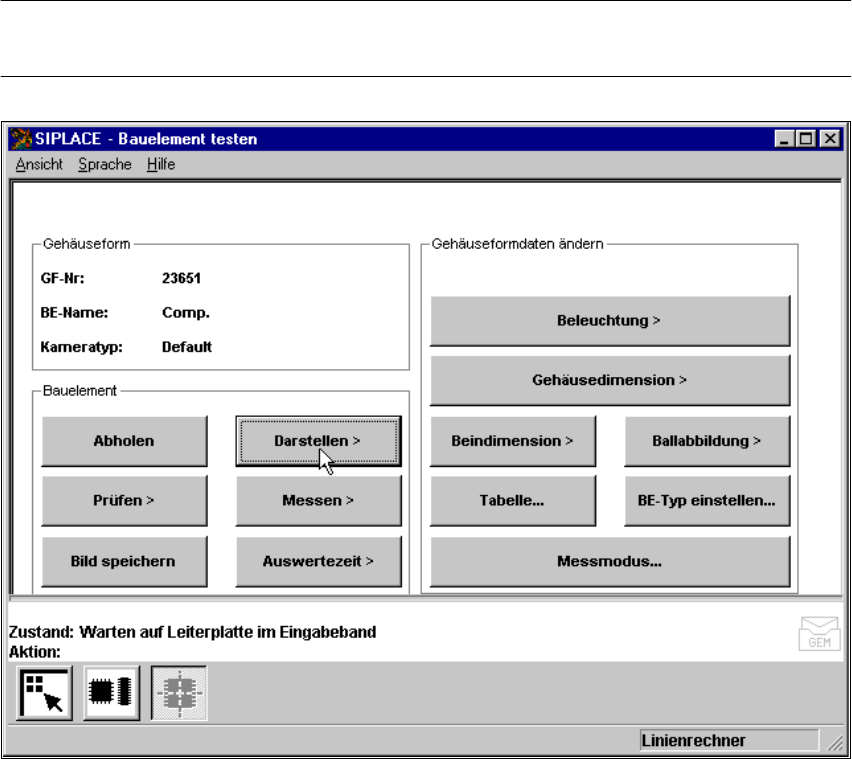

Abb. 6.6 - 16 Menü ’Bauelement testen’, Option ’Bauelement darstellen’
Bei Aktivierung dieser Option werden folgende Aktionen gestartet: 6
– Der Teachbefehl wird abgesetzt.
– Das Visionsystem generiert aus der synthetischen Beschreibung die Außenkonturen des Bau-
elements.
– Das Videobild mit dem realen Kamerabild und dem darüber eingeblendeten Modell erscheint
am Bildschirm.
– Die Kopfzeile mit Kommentaren wird eingeblendet.
Der Bediener kann nun visuell die synthetische Beschreibung auf Übereinstimmung mit dem re-
alen Bauelement überprüfen. 6
6 Visionfunktionen Betriebsanleitung SIPLACE F5/F5 HM
6.6 Bauelement testen Softwareversion SR.407.xx Ausgabe 01/2001 DE
308
6
Abb. 6.6 - 17 Menü ’Bauelement testen’, Videobild ’BE darstellen’
– Mit ’ESC’ beenden Sie die Funktion. Das Videobild wird weggeschaltet und das Menü ’Baue-
lement testen’ wieder angezeigt.
GF-Nr. = 5BE darstellen
BE darstellen GF-Nr. = 5
