10.5 Leergurtschneideeinrichtung
10.5.1 Allgemeines
Der Bestückautomat ist an den Einbauplätzen der beiden BE-Tische mit einer Leergurtschneide-
einrichtung ausgerüstet. Die Leergurtschneideeinrichtung dient zum Zerschneiden des Gurtab-
falls. Die Schnittstücke des Gurtes fallen in den Abfallbehälter, unterhalb des BE-Tisches. 10
Å Entleeren Sie täglich diesen Abfallbehälter.
10
Abb. 10.5 - 1 Leergurtschneideeinrichtung
10
(1) Feststehendes Schneidmesser
(2) Niederhalter
(3) Bewegliches Schneidmesser
(4) Steuerelektronik
(5) Kurzhubzylinder
Betriebsanleitung SIPLACE F5/F5 HM 10 BE-Handling
Softwareversion SR.407.xx Ausgabe 01/2001 DE 10.5 Leergurtschneideeinrichtung
457
10.5.2 Einlegen des Gurtes in die Schneideinrichtung
10
Abb. 10.5 - 2 Einlegen des Gurtes in die Schneideeinrichtung
(1) Leergurtleitkanal (2) Leergurt
(3) Zur Leergurtschneideinrichtung 10
10 BE-Handling Betriebsanleitung SIPLACE F5/F5 HM
10.5 Leergurtschneideeinrichtung Softwareversion SR.407.xx Ausgabe 01/2001 DE
458
HINWEIS
Verwenden Sie an SIPLACE Bestückautomaten nur die für diesen Automaten vorgesehenen
Gurtzuführmodule. Vor den Zuführmodulen befindet sich der Leergurtleitkanal, in dem die Leer-
gurte abgeführt werden. 10
Å Legen Sie den Gurt in den Förderer ein.
Å Führen Sie den Leergurt, wie in Abb. 10.5 - 2 dargestellt, in den Leergurtleitkanal der Schneid-
einrichtung ein.
Vor den Zuführmodulen befinden sich die Leergurtleitkanäle (siehe Pos. 1 in Abb. 10.5 - 2
). Sie
sitzen unmittelbar über den Leergurtschneideinrichtungen (siehe Pos. 3 in Abb. 10.5 - 2
). 10
Über den Leergurtleitkanal wird der Gurt automatisch in die darunterliegende Leergurtschneidein-
richtung geführt. Dort wird der Gurt von dem pneumatisch betätigten Schneidmesser zerkleinert.
Der Gurtabfall gelangt über die Gurtabfallrutsche in den Auffangbehälter des BE-Wechselti-
sches. 10

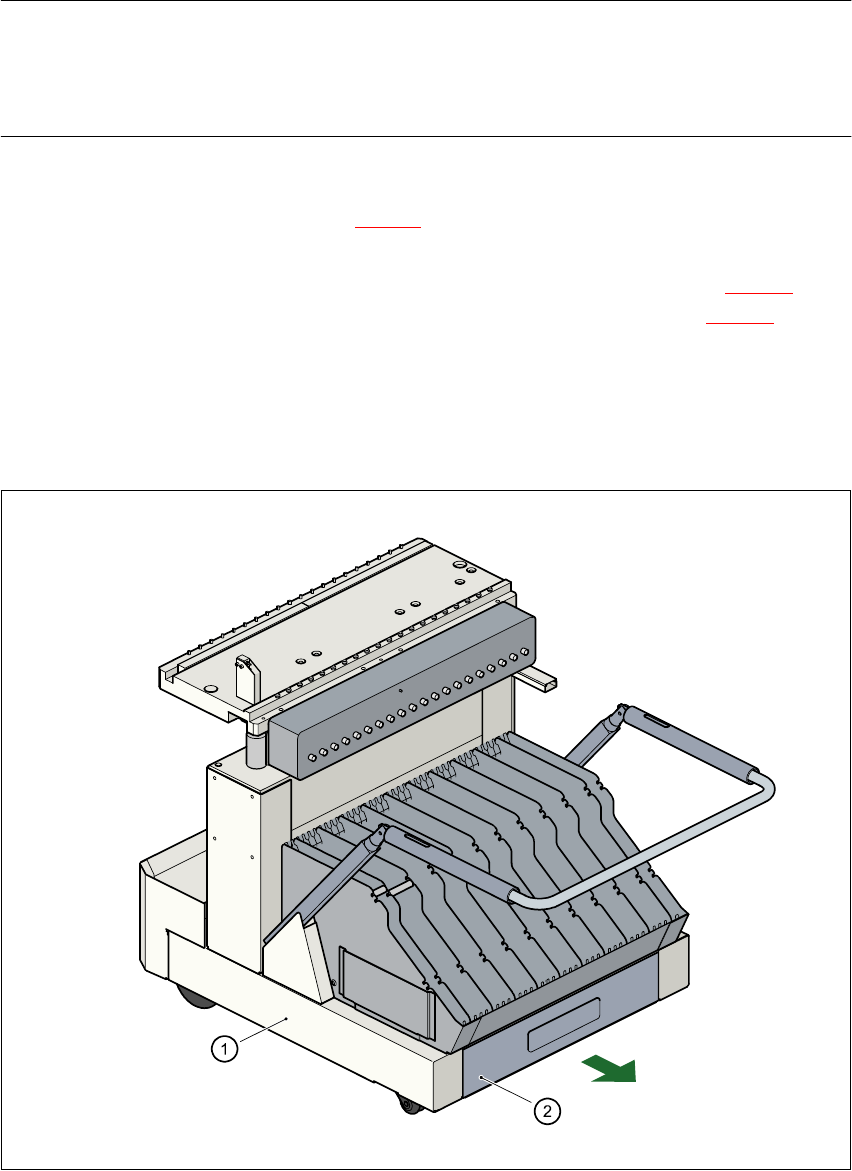

Abb. 10.5 - 3 Gurtabfallbehälter im BE-Wechseltisch, herausziehbar
(1) BE-Wechseltisch, fahrbar (2) Gurtabfallbehälter, herausziehbar
