4.9.4 如果位置 A、B 双方发生料尽时
在料盘单元 -M 两侧搭载中，如果在位置 A、B 均发生了料尽时，机器变成元件补充等待状态
并停止运转。以下说明这种情况时的操作步骤。
1. 操作画面上显示先发生料尽的位置侧的补充向导。请根据向导补充料盘元件。
备注 )这里，即使取出空料盘并按下操作面板的 OK 按钮，补充动作也不会结束。
2. 当补充结束时机器就会开始重新运转，并变成只是单侧位置的补充等待状态。
备注 )上表表示位置 A 先发生料尽，并进行了补充的情况。
3. 操作画面上显示另一方位置侧的补充向导，因此请根据向导补充料盘元件。以上完成位
置 A、B 的元件补充。
另外，由于现生产 Job 即将结束，想要使用各自料盘单元内剩余的元件继续生产时，请从位
置 B （后发生料尽的一侧）中拔下相同种类的料盘，设置到位置 A 中。
设置后，请按下操作面板的 OK 按钮后，在设置的料盘中执行吸取点指定。详细请参照 "
4.9.3 指定料盘元件的吸取开始点 "。
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
Slot
01
02
03
X
Y
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 115
4.9.5 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘单元 -M 的元件补充。但是，即使取消机器的
向导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行元件补充。请在以下的情况下利用
本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。
1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示出安装画面。料盘单元 -M 进行退避动作，处于可以进行供应的状态。
3. 打开正面门安装料盘元件。安装方法请参照 "4.9.1 向导画面和补充步骤（Verify ON 时）
" 或者 "4.9.2 向导画面和补充步骤 （Verify OFF 时）"。
4. 最后关闭正面门，按下 COMPLETE 按钮。
01SYS-0181S
6833/(3$576ᣝ䪂
01SYS-0182
4. 生产 SYS-NXTIIc-4.0S
116 NXT IIc 系统手册

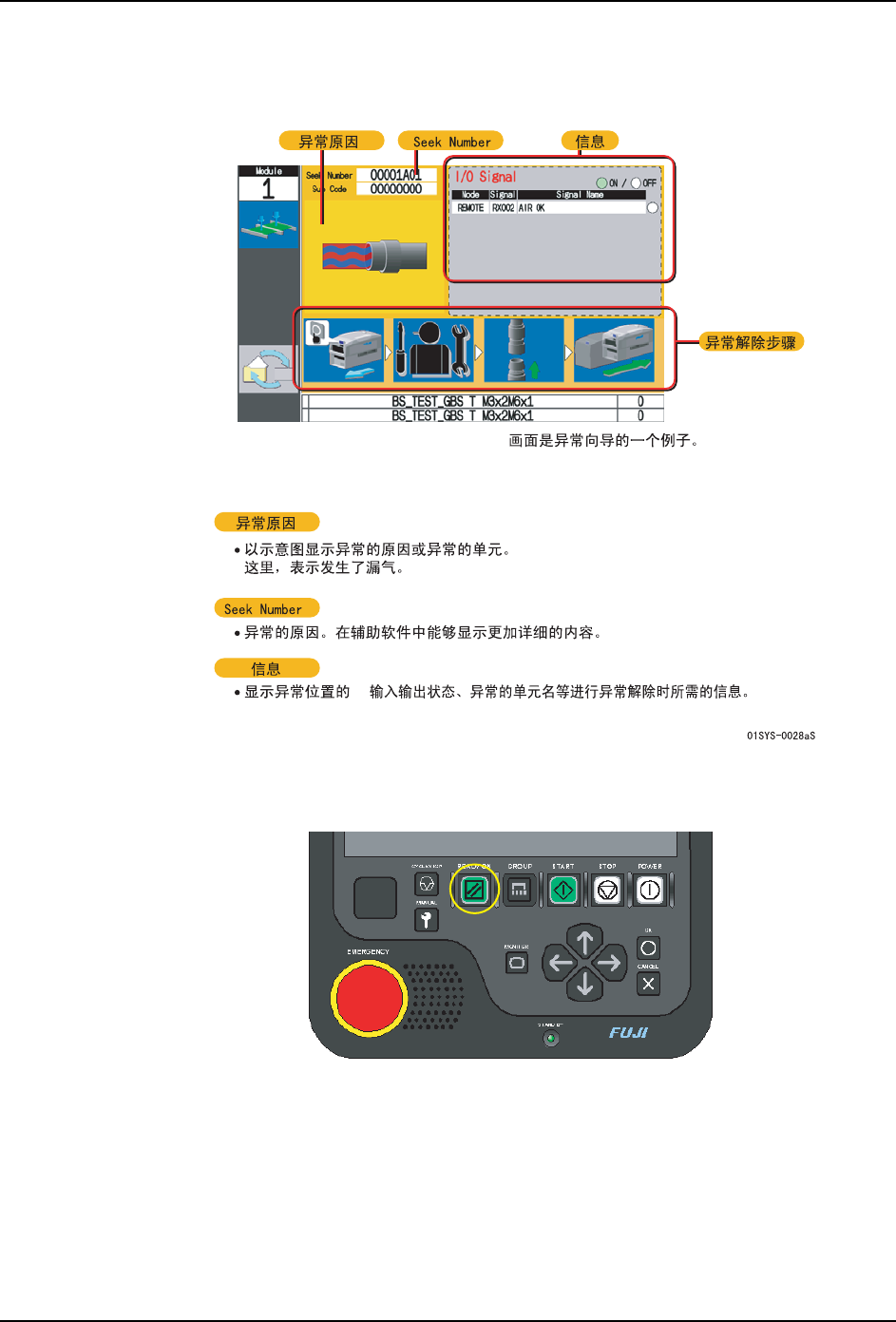

4.10 发生错误时的处置
发生了某种异常后，就会显示错误画面。
发生错误时，请参考示意图委托维修保养人员或者技术员排除错误原因。
1. 必要时，请按下 [READY ON] 按钮，恢复到通常的生产。
I/O
