5. 换线 SYS-NXTIIc-4.0S 270 NXT IIc 系统手册 5.10 吸嘴的更换 5.10.1 更换吸嘴的向导画面 备注 )在吸嘴置放台中不存在生产中 所需要的吸嘴时， 在向导画面上显示那些吸嘴种 类的画 面。请向吸嘴置放台补充需要的吸嘴。 1 1 1 1 30
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 269
配置方法
软支撑销存在尺寸不同的 2 种类型。通过组合配置这些支撑销，能够对应各种尺寸的电路
板。
备注 ) 1.安装时，软支撑销请不要超出支撑板。
2.NXT-2c 用软支撑销与 NXT-2 用软支撑销的形状不同。
3.在 M6-2c 模组中能够使用 NXT-2 用支撑销。安装时，支撑销也不要超出支撑板。
W=30 mm
W=42 mm
01SYS-0609S
བᵰ⬉䏃ᵓᆑᑺϡ⒵PPᯊˈ
䇋Փ⫼PPᆑᑺⱘᬃᩥ䫔DŽ
NXT-2c用 NXT-2用
01SYS-0610S
ᅝ㺙ᯊˈ䕃ᬃᩥ䫔䇋ϡ㽕䍙ߎᬃᩥᵓDŽ
5. 换线 SYS-NXTIIc-4.0S
270 NXT IIc 系统手册
5.10 吸嘴的更换
5.10.1 更换吸嘴的向导画面
备注 )在吸嘴置放台中不存在生产中所需要的吸嘴时，在向导画面上显示那些吸嘴种类的画
面。请向吸嘴置放台补充需要的吸嘴。
1
1
1
1
30
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 271
5.10.2 吸嘴的卸下和安装
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后，按下操作面板的 OK 按钮。模组自动地被松开后稍
微向前移动一些
b. 请握住模组的手柄，缓慢地拉出模组，直到碰到挡块为止。

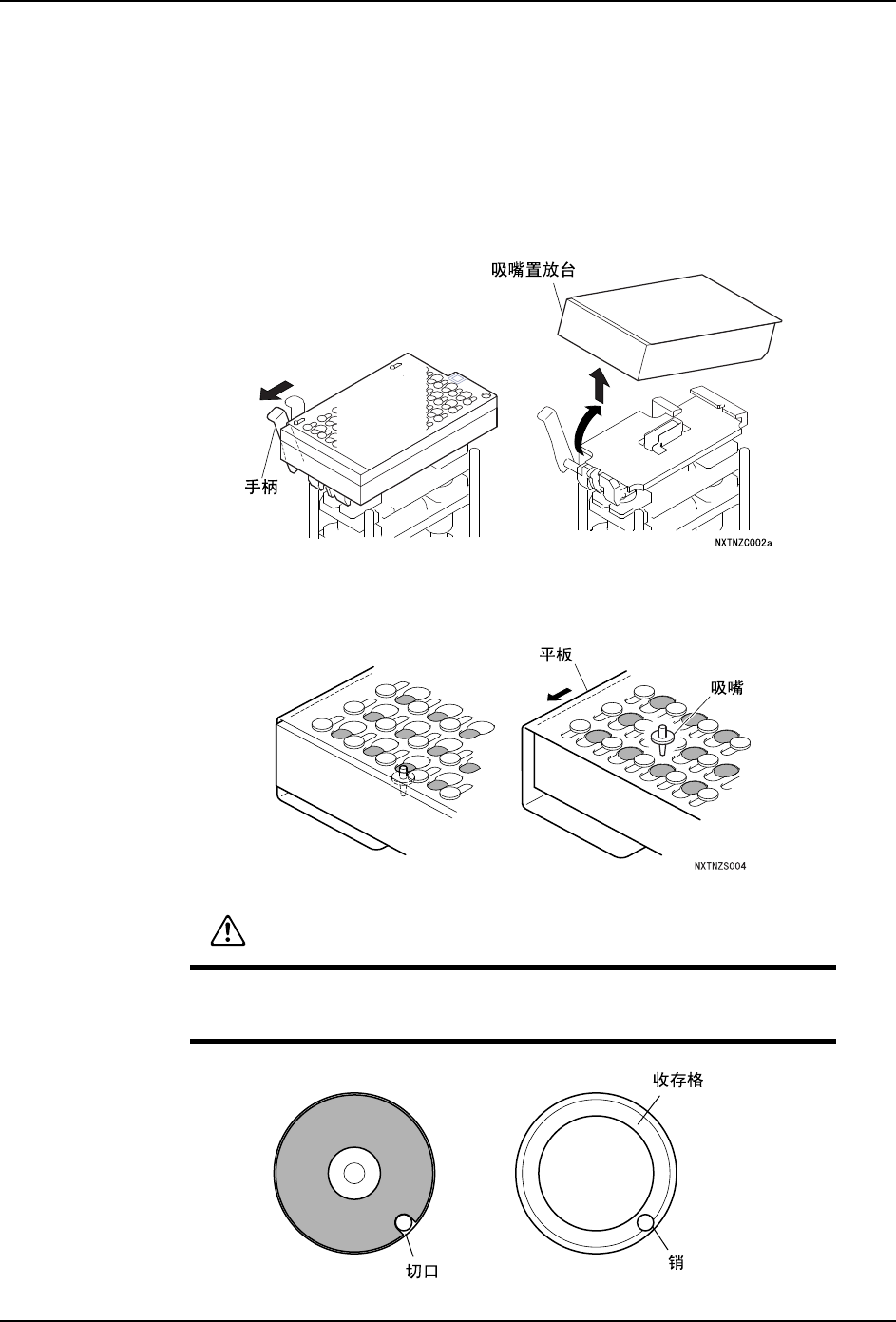

2. 将吸嘴置放台的手柄朝模组前方拔下，将置放台的前半部分向上抬起并卸下。
3. 准备好要安装到机器上的吸嘴置放台。
4. 滑动平板，补充必要的吸嘴。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
