NXT-IIc 系统手册.pdf - 第141页

SYS-NXTIIc-4.0S 4. 生产 NXT IIc 系统手册 123 3. 使用箭头键选择 Job 切换图标，然后按下 OK 按钮。完成生产中的电路板后，从前工序的模组开始以模组为单位，顺序切换 Job 并进行换线。 3. 手持式扫描器模式通过使用手持式扫描器读取生产指示书等的条形码，指示开始自动换线。另外，使用该功能时需要以下的选项。 · 条形码读取器（连接在 PC 上使用） · 特定 Job 的条形码（生产指…

4. 生产 SYS-NXTIIc-4.0S

122 NXT IIc 系统手册

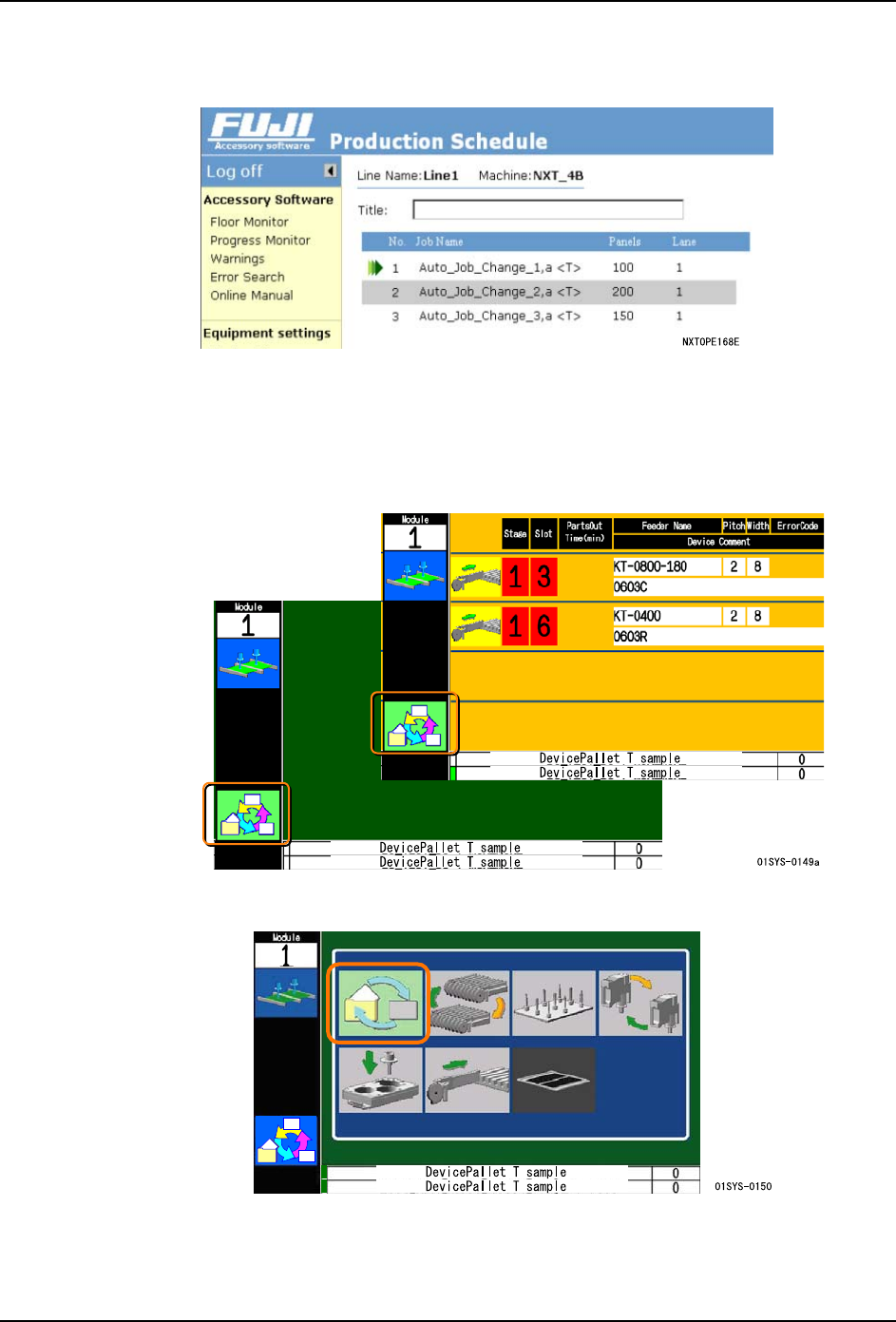

2. 请在 [Production Schedule] 画面上，设定生产计划。详细内容请参照辅助软件操作手

册[第2章3.编辑进度表]。

自动换线功能（生产顺序模式）的运用

1. 在生产期间或料尽的状态下，当状态区域的自动换线示意图的背景为绿色的时候，请按

下操作面板的 OK 按钮。

2. 使用箭头键选择 Job 切换菜单，然后按下 OK 按钮。

SYS-NXTIIc-4.0S 4. 生产

NXT IIc 系统手册 123

3. 使用箭头键选择 Job 切换图标，然后按下 OK 按钮。

完成生产中的电路板后，从前工序的模组开始以模组为单位，顺序切换 Job 并进行换线。

3. 手持式扫描器模式

通过使用手持式扫描器读取生产指示书等的条形码，指示开始自动换线。

另外，使用该功能时需要以下的选项。

· 条形码读取器（连接在 PC 上使用）

· 特定 Job 的条形码（生产指示书）

自动换线功能（手持式扫描器模式）的设定步骤

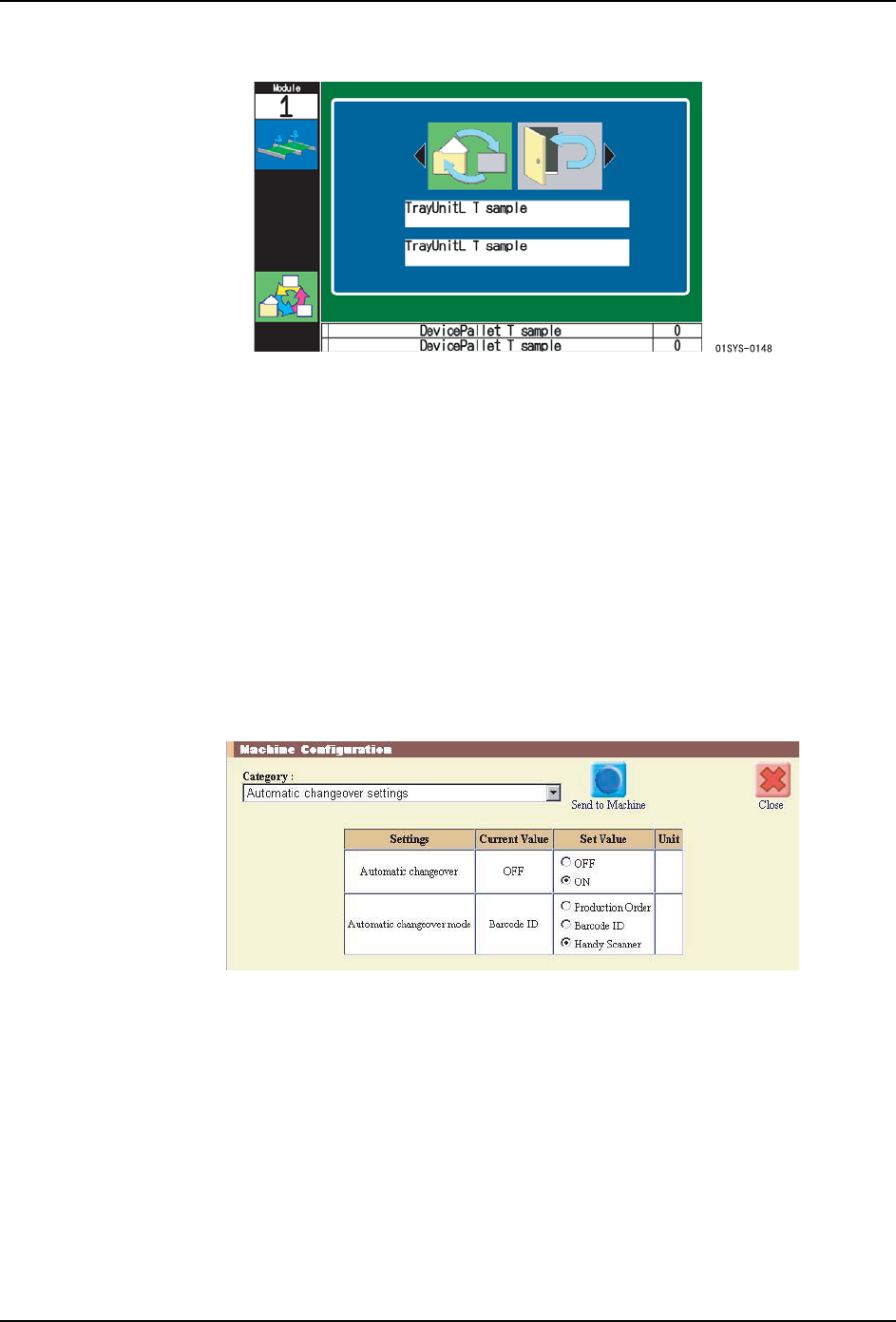

1. 请在辅助软件的 [Machine Configuration] 画面上，进行自动换线功能的模式设定。

·[Automatic changeover]：[ON]

·[Automatic changeover mode]：[Handy Scanner]

2. 请注册进行自动换线的生产线。

备注 )详细请参照辅助软件操作手册 [第4章6.2注册要使用根据手持式扫描器的自动换线

功能的生产线 ]。

3. 请创建设备（生产线、机器）与条形码 ID 相互关联的表格。

备注 )详细请参照辅助软件操作手册 [ 第 4 章 6.4 创建设备与条形码 ID 相互关联的表格 ]。

但是，该作业并不是必须的作业。如果没有被创建，在画面上手动选择设备。

01SYS-0260E

4. 生产 SYS-NXTIIc-4.0S

124 NXT IIc 系统手册

4. 请创建 Job 与条形码 ID 相互关联的表格。

备注 )详细请参照辅助软件操作手册[第4章6.5创建生产Job 与条形码ID相互关联的表格]。

自动换线功能（手持式扫描器模式）的运用

1. 如果开始了当前 Job 的最后一块电路板的生产，请读取用于特定次生产 Job 的条形码。

2. 从最前面的模组开始，依次进行当前 Job 的送出运转，并自动切换到次 Job。

3. 如果需要操作者进行换线作业时，操作画面上会及时显示换线向导。请按照画面进行换

线作业。

利用自动换线时的注意点

自动换线功能的模式存在生产顺序、条形码 ID 和手持式扫描器的 3 种类型。在利用自动换

线功能时，请注意以下几点

1. 在自动换线进行到中途模组的状态下关闭了主电源开关时的复原作业如下。

a. 重新启动机器后，从后工序的模组开始启动模组，送出电路板。

b. 如果 M6 的电路板被送出后，启动 M5 模组，送出电路板。

c. 如果全部模组的电路板被送出后，还没有进行 Job 切换的 M5 ～ M8 模组进行 Job 切换。

2. 如果没有现生产的 Job 时，请通过 Fuji Flexa 传输 Job。

3. 请确认进行自动换线的 Job 是否适合机器的配置，然后传输 Job。

4. 如果自动换线的模式是 [barcode ID] 时，请不要在安装有条形码读取器的搬运轨道与最

前面模组之间设置作为缓冲的搬运轨道。

5. 运用自动换线功能的期间，不能通过 Fuji Flexa 传输预约 Job。自动换线系统会自动传

输预约 Job，或者请在 [ 生产计划进展监视器画面]的[次生产进度表变更]中进行预约。

6. 运用自动换线功能的期间，模组处于作业等待状态的时候不能够切换到预约 Job。机器上

能够进行 Job 切换的模组只是按照 [ 生产顺序 ] 运转着的最前面模组。

7. 在决定了自动换线所使用的 Job 后，请不要进行编辑。正在运用自动换线的机器一旦决

定了接下来使用的 Job，就会在后台读入该 Job。操作者不能够在机器上或辅助软件中确

认后台是否正在读入。

8. 如果现生产的 Job 消失时，请按照以下步骤进行恢复。

a. 在辅助软件的机器功能设定中，将自动换线功能设定为 [OFF]。

b. 将现生产使用的 Job 作为次生产，并通过 Fuji Flexa 传输。
