7. 辅助软件 SYS-NXTIIc-4.0S 326 NXT IIc 系统手册 7.3 影像处理错误的分析 在电路板的生产中发生影 像处理错误时， 可以从机器取得出现错误的影像信息并进行显示。 此外， 通过 VPDplus 能够编辑形状数据。 对 IPS 影 像信息可以使用 IPSViewer 来确认错误内 容。 7.3.1 影像处理错误分析画面上所显示的项目和含义 单击在线监视器的链接图标 （影像处理错误分析） ，就会显示影像处理错…
SYS-NXTIIc-4.0S 7. 辅助软件
NXT IIc 系统手册 325
3 设备名 显示机器名和模组号码。单击机器名或模组号码后，
移动到机器设定软件的菜单画面。
4 模组的状态 显示所选择的模组的状态。在错误停止状态时，还显
示其原因。单击错误原因后，就会移动到故障排除画
面。
5 Job 名 显示现生产所使用的 Job。单击 Job 名后，就会移动
到趋势画面。
6 生产线配置 显示生产线的模组配置。单击模组后，就能够确认当
前模组的状态。
7 服务一览表 表示服务一览表。在线监视器中所显示的生产线配置
如果与实际的生产线配置不一致时，请单击。
号码 名称 说明
7. 辅助软件 SYS-NXTIIc-4.0S
326 NXT IIc 系统手册
7.3 影像处理错误的分析
在电路板的生产中发生影像处理错误时，可以从机器取得出现错误的影像信息并进行显示。
此外，通过 VPDplus 能够编辑形状数据。对 IPS 影像信息可以使用 IPSViewer 来确认错误内
容。

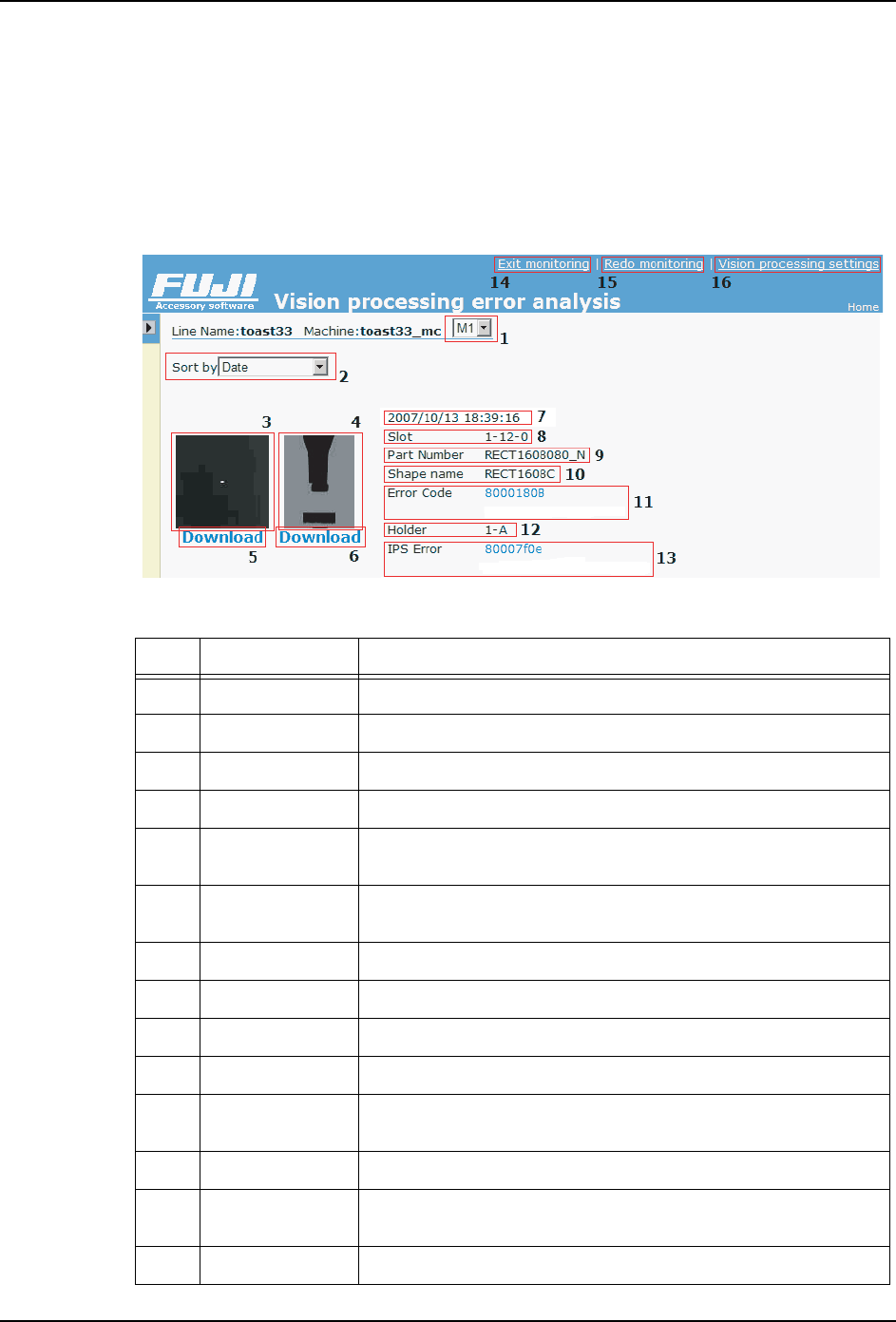

7.3.1 影像处理错误分析画面上所显示的项目和含义
单击在线监视器的链接图标 （影像处理错误分析），就会显示影像处理错误的分析画面。
各显示项目的说明如下所示。
号码 项目名 说明
1 模组 选择对象模组。
2 排序 按日期或者料槽的顺序变换影像信息排列。
3 影像信息 显示发生影像处理错误时的影像信息。
4 IPS 影像信息 显示发生 IPS 影像处理错误时的 IPS 影像信息。
5 下载 单击后可以进行元件影像的保存和编辑。请使用 VPDplus 进
行编辑。
6 下载 单击后保存 IPS 元件影像。请使用 IPSViewer 确认保存的
IPS 影像信息。
7 发生时间 显示发生影像处理错误时的时间。
8 料槽 显示发生影像处理错误的料槽号码。
9 元件号码 显示发生影像处理错误的元件数据名。
10 形状名 显示发生影像处理错误的元件的外形数据名。
11 错误编码 显示发生影像处理错误时的错误编码。单击错误编码就会进
入错误内容画面。
12 吸嘴头 显示发生 IPS 影像处理错误时的吸嘴头名。
13 IPS 错误 显示发生 IPS 影像处理错误时的错误编码 . 单击错误编码就
会进入错误内容画面。
14 结束监视 结束影像处理错误的监视。已经取得的影像信息不被删除。
30SYS-0323E
SYS-NXTIIc-4.0S 7. 辅助软件
NXT IIc 系统手册 327

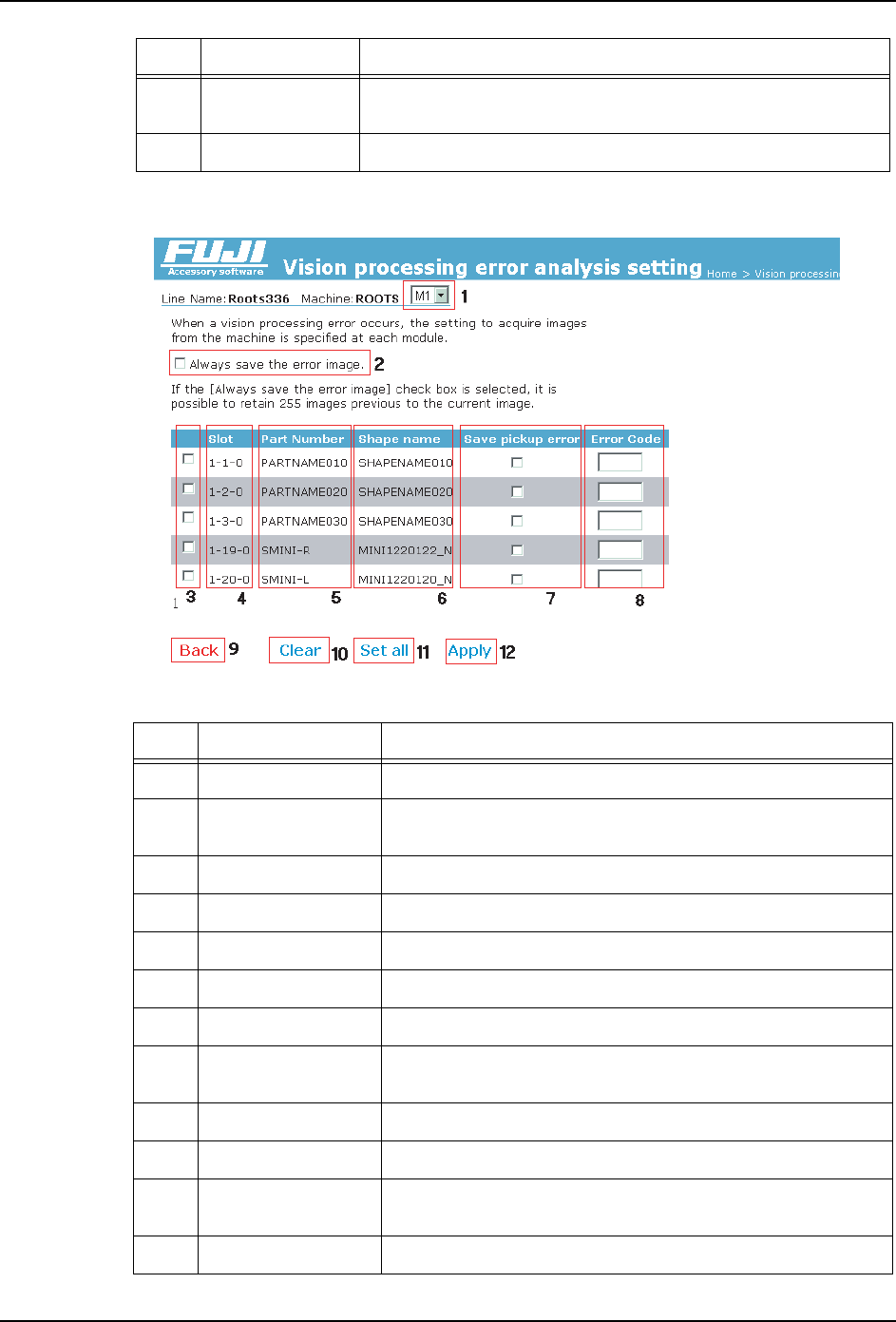

7.3.2 影像处理错误的监视设定
各显示项目的说明如下所示。
15 重新监视 重新进行影像处理错误的监视。过去取得的影像被删除，从
没有发生影像处理错误的状态开始监视。
16 影像处理设定 单击此处就会显示影像处理错误分析的设定画面。
号码 项目名 说明
号码 项目名 说明
1 模组 选择对象模组。
2 不断保存错误影像 不断地在保存最新错误影像时加入检查。取消此检查后，
取得影像时停止自动监视。
3 监视检查 想要监视影像处理错误时，进行选择。
4 料槽 显示取得影像处理错误的料槽。
5 元件号码 显示料槽上搭载的元件的元件号码。
6 形状名 显示料槽上搭载的元件的外形数据名。
7 保存吸取失误 想要取得吸取失误的影像信息时，进行选择。
8 错误编码 发生了被设定的错误编码时，保存作为影像处理错误的信
息。
9 返回 取消数据的设定，返回到影像处理错误的分析画面。
10 清除 清除被设定的内容。要反映到机器时请单击 [ 应用 ]。
11 成批设定 进行料槽的成批设定。成批设定是指对该模组的全部料槽
进行相同设定。
12 应用 设定内容被反映到机器中。
