SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 119
4.11.2 供料器阻断功能
在验证功能 ON 状态下进行生产的时候，停止使用需要维修保养的供料器并指示操作者进行
供料器更换的功能。由此，能够减少与供料器有关的错误发生。
另外，对于没有实施维修保养的供料器，即使进行验证也不会通过。
备注 )使用该功能时，必须安装 Fujitrax Verifier 的选项产品 [Advanced Maintenance]。
供料器阻断功能的设定
在 Fujitrax Verifier 的 Advanced Feeder Maintenance 中将供料器阻断功能设定为有效。
详细内容请参照 [Fujitrax Verifier 选项功能使用说明书 ] 的 [1.Advanced Feeder
Maintenance]。

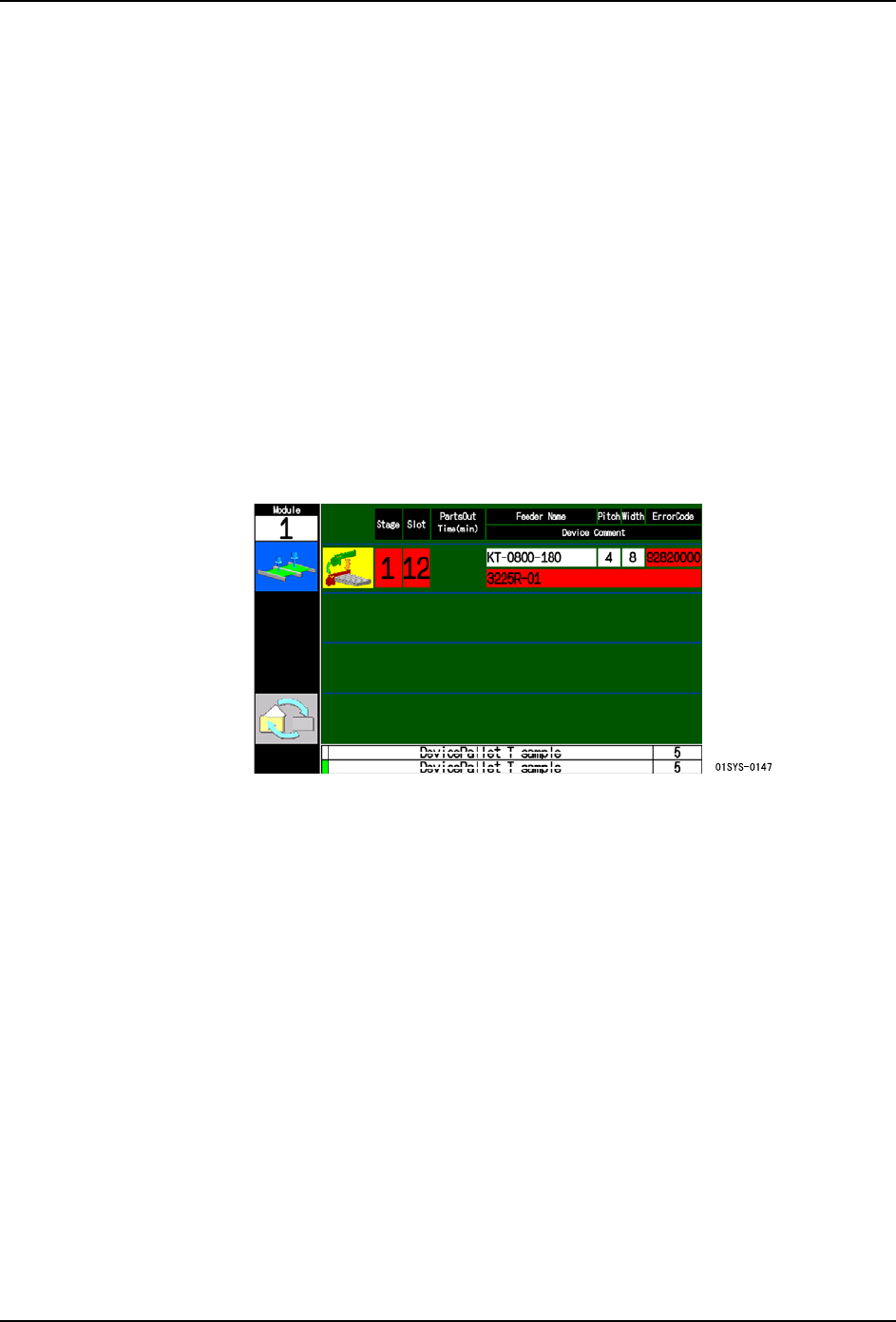

使用供料器阻断功能的供料器更换向导
生产期间，当存在超过在 Advanced Maintenance 中设定的维修保养条件的供料器时，机器
就会停止使用供料器，并引导操作者进行供料器更换。
请卸下相应的供料器进行更换，或者进行维修保养后重新安装到机器上。
4. 生产 SYS-NXTIIc-4.0S
120 NXT IIc 系统手册
4.11.3 自动换线功能
自动换线功能就是支持少批量多品种的电路板生产时的换线系统。机器根据所载入的电路
板种类或生产计划来切换 Job。
自动换线功能存在着以下列举的 3 种模式。请选择其中一个。
· 条形码 ID 模式
· 生产顺序模式
· 手持式扫描器模式
关于自动换线功能的使用方法，请参照辅助软件操作手册 [ 第 4 章 自动换线功能 ]。
另外，在使用该功能时，需要以下的选项。
· 辅助软件：自动换线功能专用软件
· Fujitrax：Fujitrax Verifier 及 Fujitrax Profiler
1. 条形码 ID 模式
通过读取粘贴在电路板上的条形码 ID，机器切换到对应 ID 的 Job，然后进行生产。
另外，为了运用条形码 ID 模式，需要以下列举的部件。
· 搬运轨道
· 条形码读取器
· Profiler FLP （CONTEC 公司制 CPU Box 或 SB304）
· 电路板搬运控制箱 （FLP-C）
自动换线功能 （条形码 ID 模式）的设定步骤

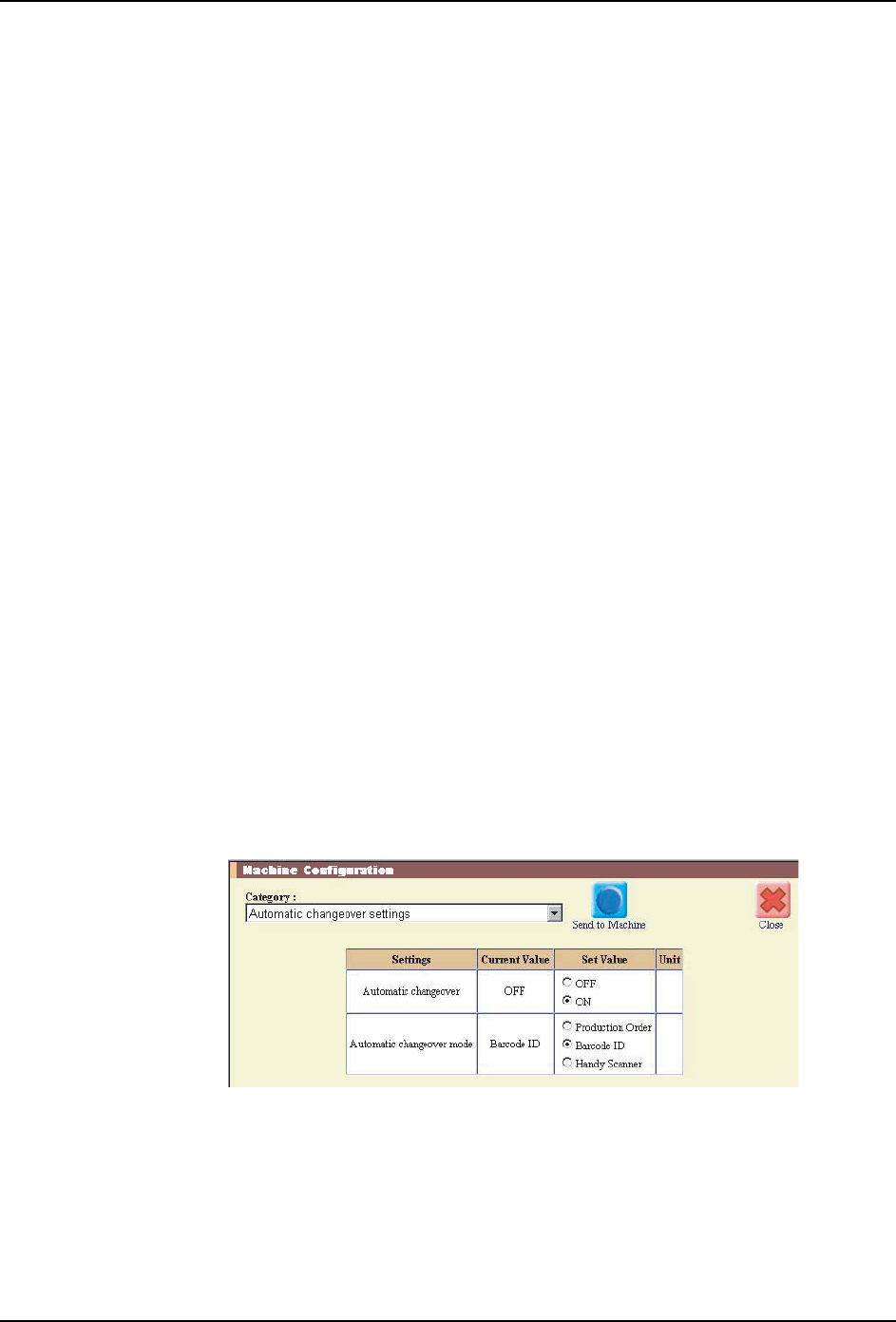

1. 请在辅助软件的 [Machine Configuration] 画面上，进行自动换线功能的模式设定。
·[Automatic changeover]：[ON]。
·[Automatic changeover mode]：[Barcode ID]。
01SYS-0258E
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 121
2. 创建电路板种类列表。
a. 从辅助软件的在线监视器切换到生产计划进展监视器，选择右上方页眉的 [Panel
Type Editor]。
b. 请创建电路板种类列表。创建方法请参照辅助软件操作手册的 [ 第 4 章 4.5 编辑电路
板种类列表 ]。
3. 在 Fujitrax Profiler 的 Web 编辑器中选择 [System Settings]-[Profiling]。将 [Panel
conveyance when ID scanning error occurs] 设定为 [Do not permit conveyance]。
自动换线功能 （条形码 ID 模式）的运用
1. 在载入电路板时所读取的条形码 ID 中如果被指定了新的 Job 时，就会开始生产中的电路
板送出运转，并自动切换 Job。
2. 需要操作者进行更换工作头等的换线作业时，在操作画面上显示换线向导。请根据向导
进行换线作业。
2. 生产顺序模式
如果存在根据生产计划被预约的 Job，通过操作者的操作能够进行换线的功能。
自动换线功能 （生产顺序模式）的设定步骤

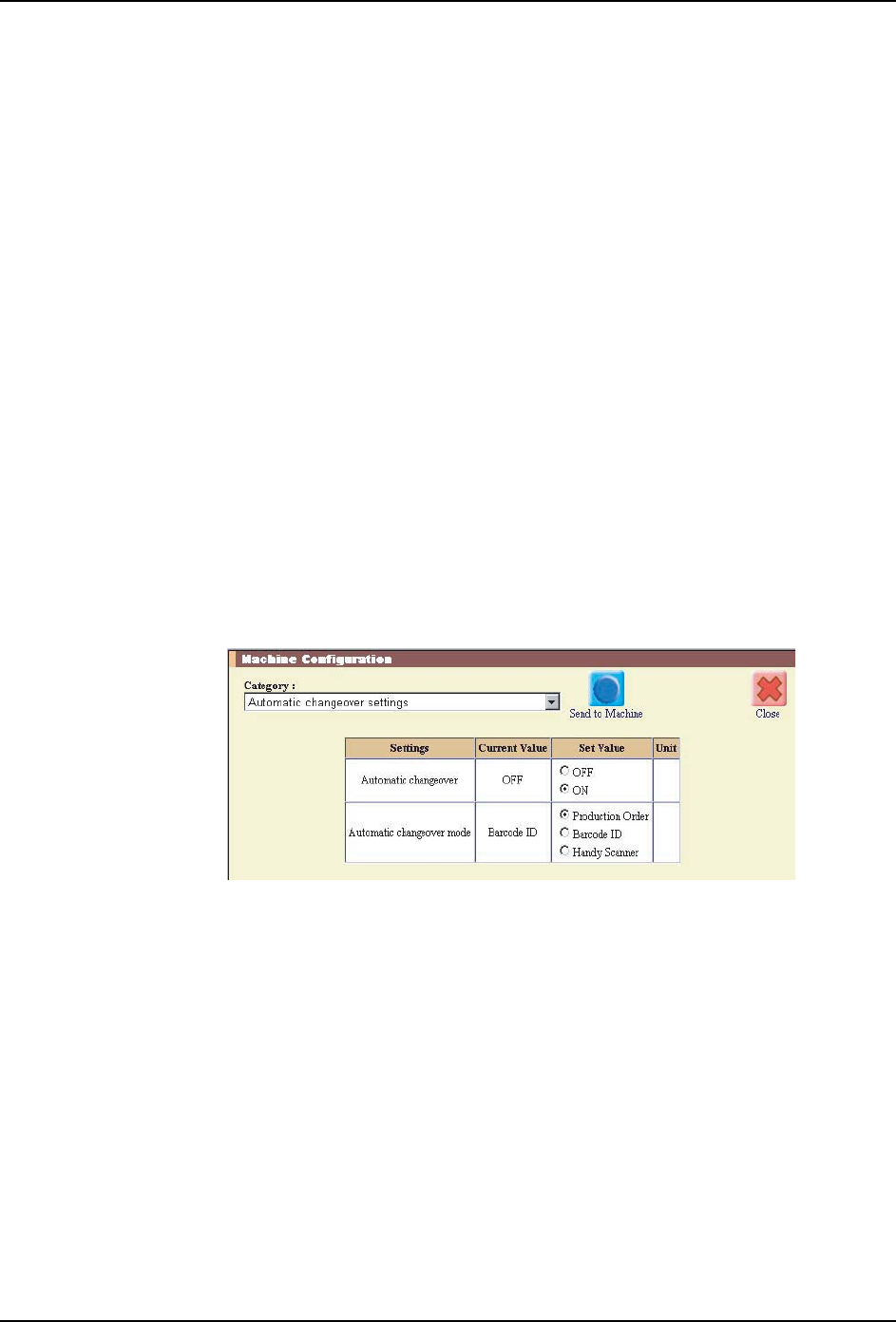

1. 请在辅助软件的 [Machine Configuration] 画面上，进行自动换线功能的模式设定。
·[Automatic changeover]：[ON]。
·[Automatic changeover mode]：[Production Order]。
01SYS-0259E
