5. 换线 SYS-NXTIIc-4.0S 260 NXT IIc 系统手册 7. 请关闭正面门，按下 C OMPLETE 按钮。备注 )请轻轻关闭正面门，以免料盘单元 -M 受到冲击。

SYS-NXTIIc-4.0S 5. 换线

NXT IIc 系统手册 259

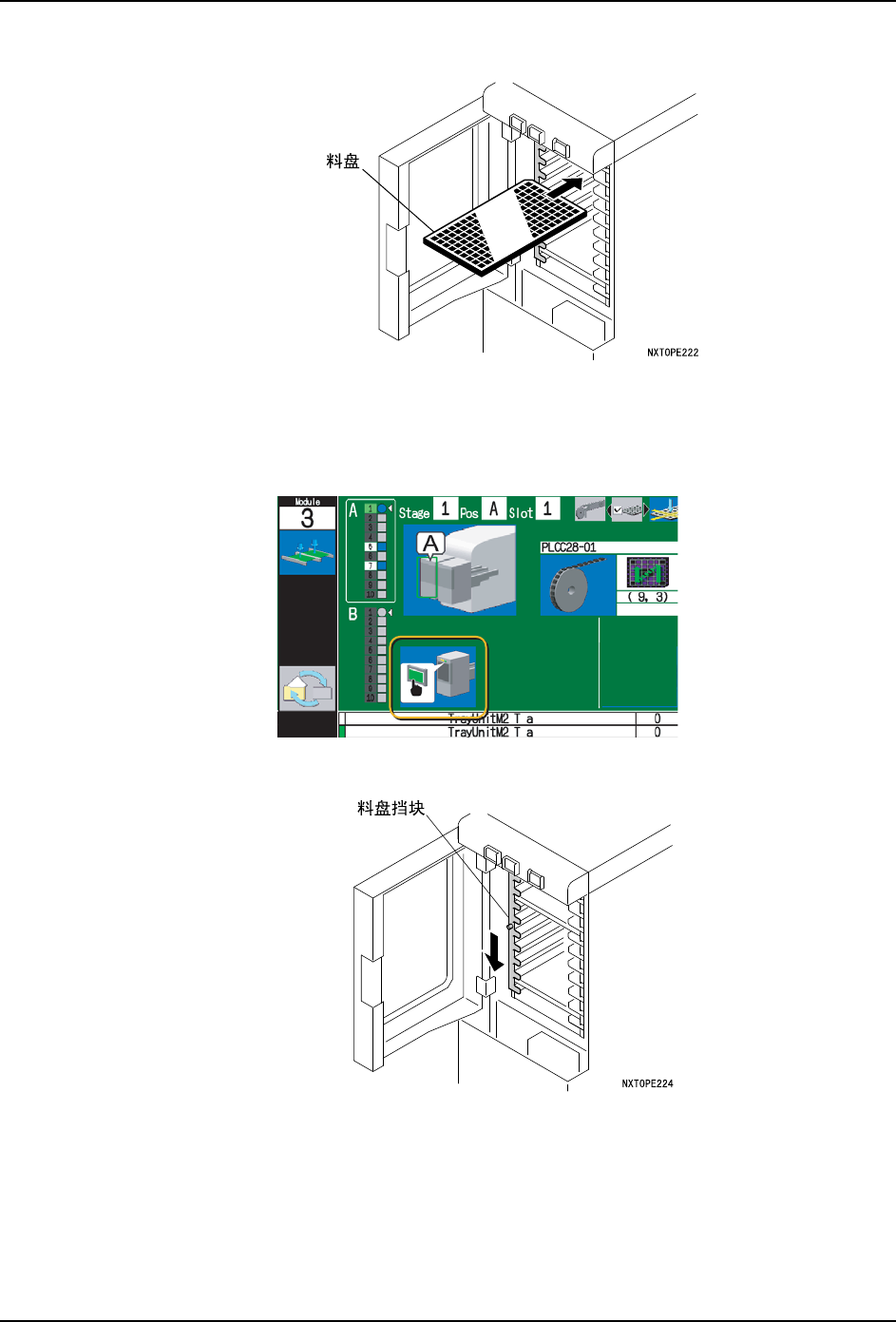

4. 请在作业向导画面上确认料槽位置，然后安装料盘。

注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽

最里面的挡块。如果接触，请将料盘退回一些。

5. 如果有其他料槽的料盘更换的向导，请重复上述 3. 项和 4. 项。当完成所有的补充后，

就会显示按下 COMPLETE 按钮的向导。

6. 请放下料盘挡块。

01SYS-0184

5. 换线 SYS-NXTIIc-4.0S

260 NXT IIc 系统手册

7. 请关闭正面门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，以免料盘单元 -M 受到冲击。

SYS-NXTIIc-4.0S 5. 换线

NXT IIc 系统手册 261

5.8.3 料盘安装步骤（Verify OFF 时）

1. 打开料盘单元 -M 的正面门。

2. 请抬起料盘挡块。

3. 一边在作业向导画面上进行确认，一边将料盘设置在正确的料槽位置上。

注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽

最里面的挡块。如果接触，请将料盘退回一些。

4. 需要指定料盘吸取点时，在这里进行设定。请参照 " 4.9.3 指定料盘元件的吸取开始点

"。

5. 在补充的料槽被选择的状态下，按下操作面板上的 OK 按钮。
