NXT-IIc 系统手册.pdf - 第235页
SYS-NXTIIc-4.0S 5. 换线 NXT IIc 系统手册 217 5. 请拉出料站托架，安装到 PCU-2 上。 备注 )请拉出至料站托架被 PCU-2 锁定。 6. 请握住控制杆，慢慢地拉动 PCU-2，卸下料站托架。
5. 换线 SYS-NXTIIc-4.0S
216 NXT IIc 系统手册

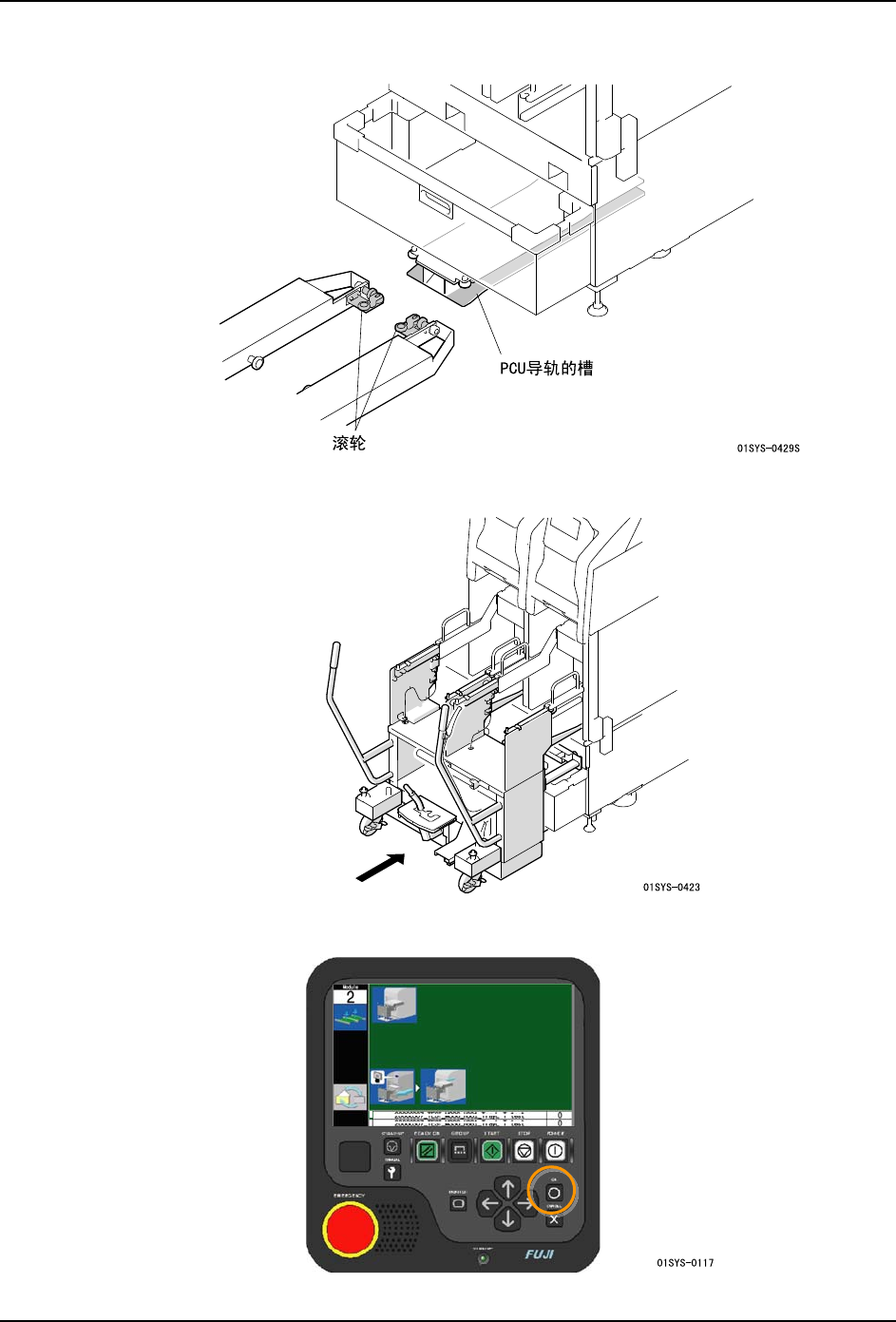

2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
3. 请 PCU-2 设置到模组中。
4. 请按下 OK 按钮。料站托架被松开。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 217
5. 请拉出料站托架，安装到 PCU-2 上。
备注 )请拉出至料站托架被 PCU-2 锁定。
6. 请握住控制杆，慢慢地拉动 PCU-2，卸下料站托架。
5. 换线 SYS-NXTIIc-4.0S
218 NXT IIc 系统手册
料站托架的安装
此处，说明在 M3-2c 模组中的操作，M6-2c 模组时的安装步骤也同样如此。
1. 请对照电路板搬运高度，调节 PCU-2 的高度。
a. 请将控制杆连接到高度变更控制杆上。
b. 请将控制杆切换到电路板搬运高度。
c. 请将控制杆设置到原来的位置。
2. 请将 PCU-2 前端的滚轮慢慢地插入 PCU 导轨的槽内。
