5.9.4 使用软支撑销时的注意点
在支撑板上安装支撑销时，请注意以下的 3 点。
a. 电路板的位置偏移
b. 先行贴装元件的高度限制
c. 能够配置的范围
电路板的位置偏移
当电路板上先行贴装的元件比较高时，有可能与上升的支撑销发生干涉，造成由该反作用力
带来的电路板的位置偏移。
当电路板的位置偏移时，请改变软支撑销的位置，或者切取干涉销等使得不碰到先行贴装的
元件。
先行贴装元件的高度限制
在电路板的反面能够先行贴装的元件的高度为 13mm 以下。超过这个高度的元件比软支撑销
还要高，由于与销底部的台座发生干涉而无法进行电路板夹紧。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 269
配置方法

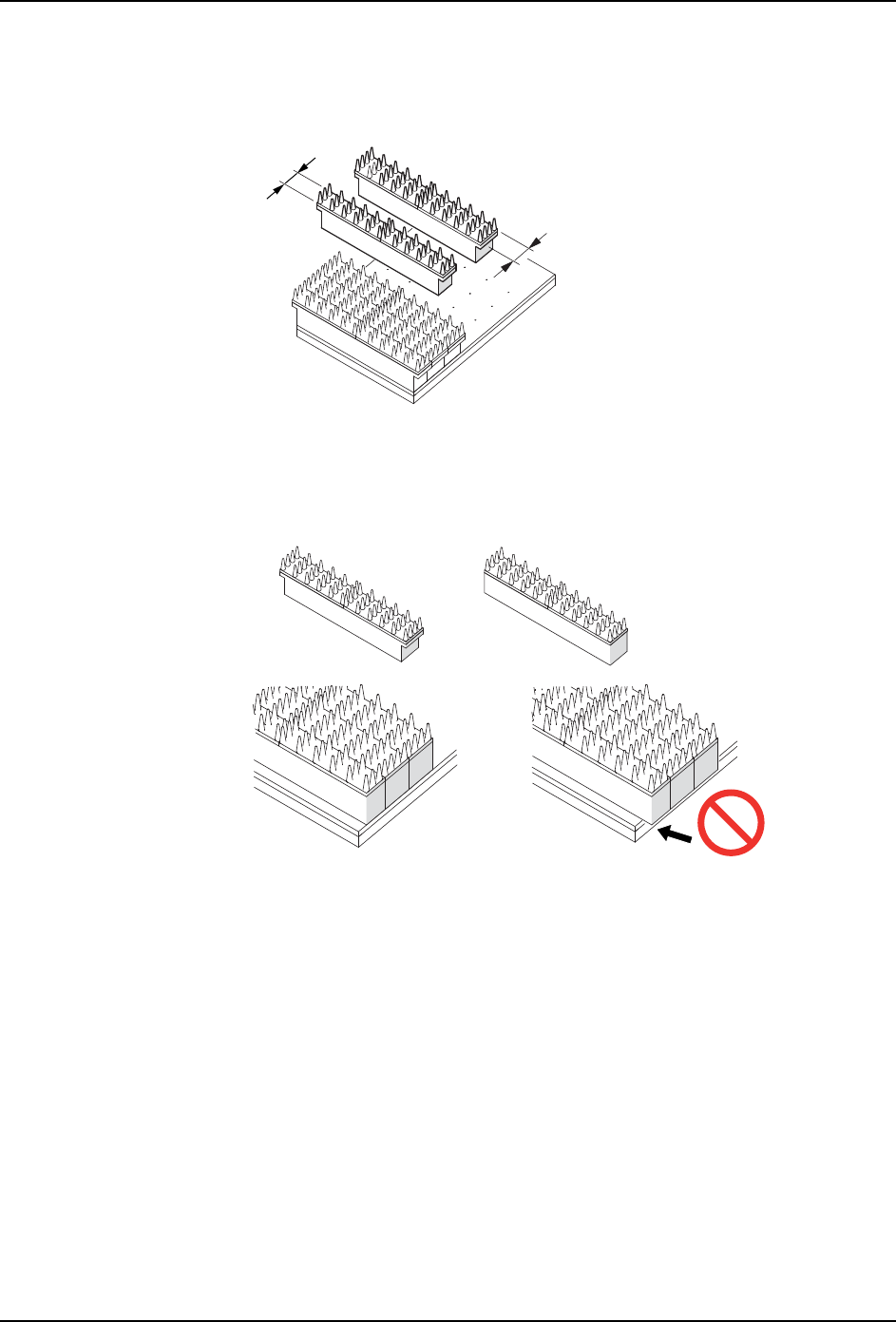

软支撑销存在尺寸不同的 2 种类型。通过组合配置这些支撑销，能够对应各种尺寸的电路
板。
备注 ) 1.安装时，软支撑销请不要超出支撑板。
2.NXT-2c 用软支撑销与 NXT-2 用软支撑销的形状不同。
3.在 M6-2c 模组中能够使用 NXT-2 用支撑销。安装时，支撑销也不要超出支撑板。
W=30 mm
W=42 mm
01SYS-0609S
བᵰ⬉䏃ᵓᆑᑺϡ⒵PPᯊˈ
䇋Փ⫼PPᆑᑺⱘᬃᩥ䫔DŽ
NXT-2c用 NXT-2用
01SYS-0610S
ᅝ㺙ᯊˈ䕃ᬃᩥ䫔䇋ϡ㽕䍙ߎᬃᩥᵓDŽ
5. 换线 SYS-NXTIIc-4.0S
270 NXT IIc 系统手册
5.10 吸嘴的更换

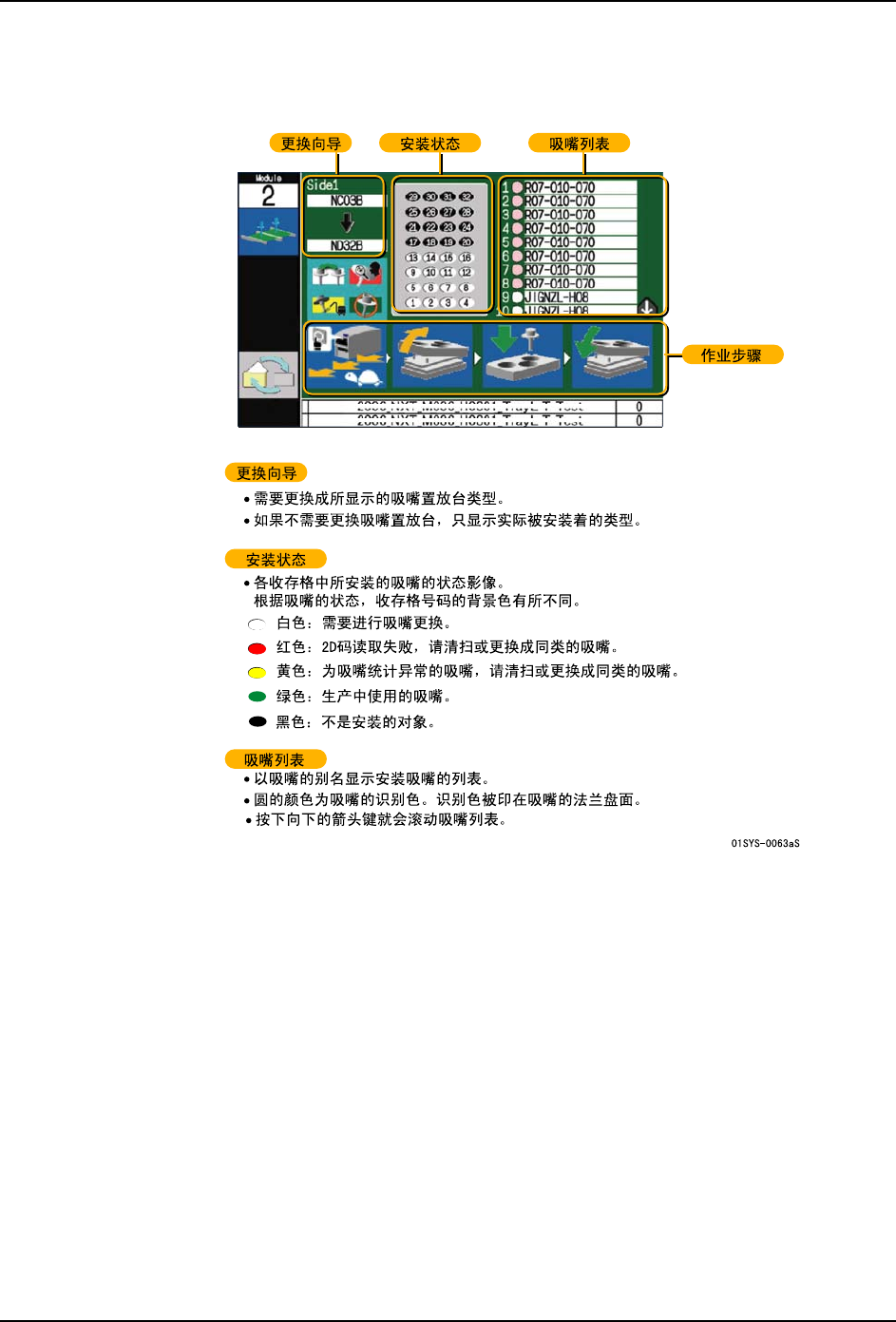

5.10.1 更换吸嘴的向导画面
