SYS-NXTIIc-4.0S 5. 换线 NXT IIc 系统手册 241 d. 当 完成所有的确认后， 就会显示 COMP LETE 按钮按下的 向导画面。 6. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请 重复执行同样的操作。 备注 )轻轻关闭正面门，以免料盘单元 -LT 受到冲击。 6<6 &203/(7( ᣝ䪂 &203/(7( ᣝ䪂

100%1 / 449
5. 换线 SYS-NXTIIc-4.0S
240 NXT IIc 系统手册
c. 请放下控制杆解除板的锁定，就这样插入料盘箱。
d. 请滑动料盘箱挡块。料盘箱被锁定。
5. 请确认料盘箱内所安装的各料盘的种类是否正确。
a. 请确认 LED 闪烁着的料槽的料盘元件，如果正确请按下操作面板的 OK 按钮。
b. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元
件的吸取开始点 "。
c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 241
d. 当完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。
6. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。
备注 )轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
5. 换线 SYS-NXTIIc-4.0S
242 NXT IIc 系统手册

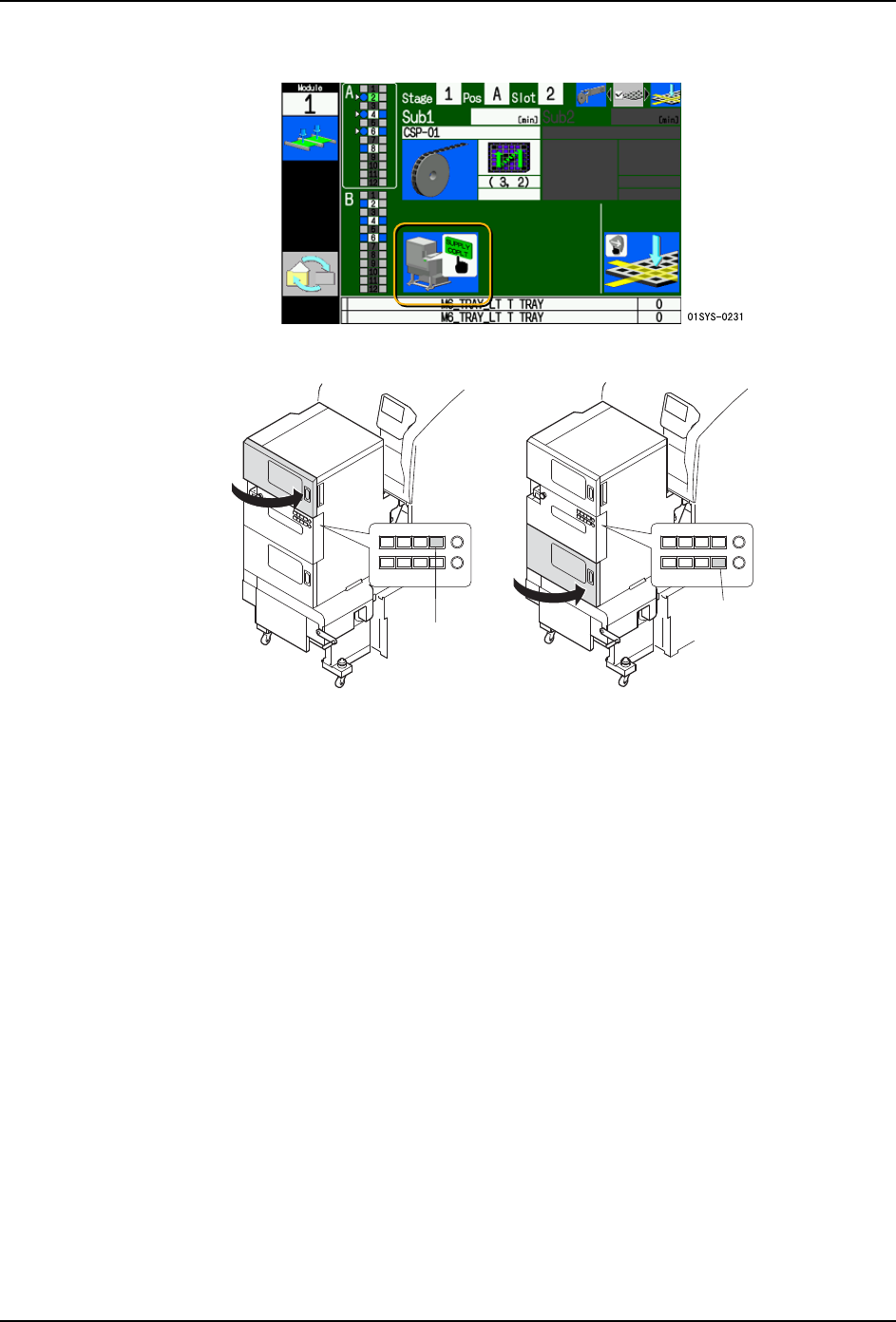

5.6.5 运用料盘动态次料站补充时的料盘安装向导
运用料盘动态次料站补充时，如果没有在生产用料盘箱内安装料盘而按下了 START 按钮，就
会显示以下的安装向导。
请根据向导安装料盘。安装方法请参照 "5.7.2 料盘的安装步骤 （Verify ON 时）"。
另外，在补充用料盘箱内如果没有安装次料站料盘时，请同时安装。
5.6.6 料盘插入时的注意事项
·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元-LT时，
请注意方向。
·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出
料盘高度的元件等。
·请不要将料盘托架斜着插入料盘单元 -LT。
·在开闭料盘单元 -LT 的上面门和下面门时，请不要有冲击。元件有可能移位或从
料盘中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请
不要强行打开。
01SYS-0505J
