4. 生产 SYS-NXTIIc-4.0S
206 NXT IIc 系统手册
3. 请按下操作面板的 START 按钮。 开始生产， 电路板高度测定结果数据被自动输出。
备注 ) 各通道的测定结果以文本文件的形式被保存在基座的寄存器内。
另外， 即使进行了上述的操作， 当机器处在以下的状态时， 不进行数据输出。
·将主开关设置到 ON 的时候
·11 个通道的输出文件的尺寸达到了 1MB 的时候
·双通道生产时，传输了异名 Job 的时候
·成套传输了 Job 的时候
如何取得被输出的数据
请按照以下的步骤， 取得电路板高度测定结果数据。

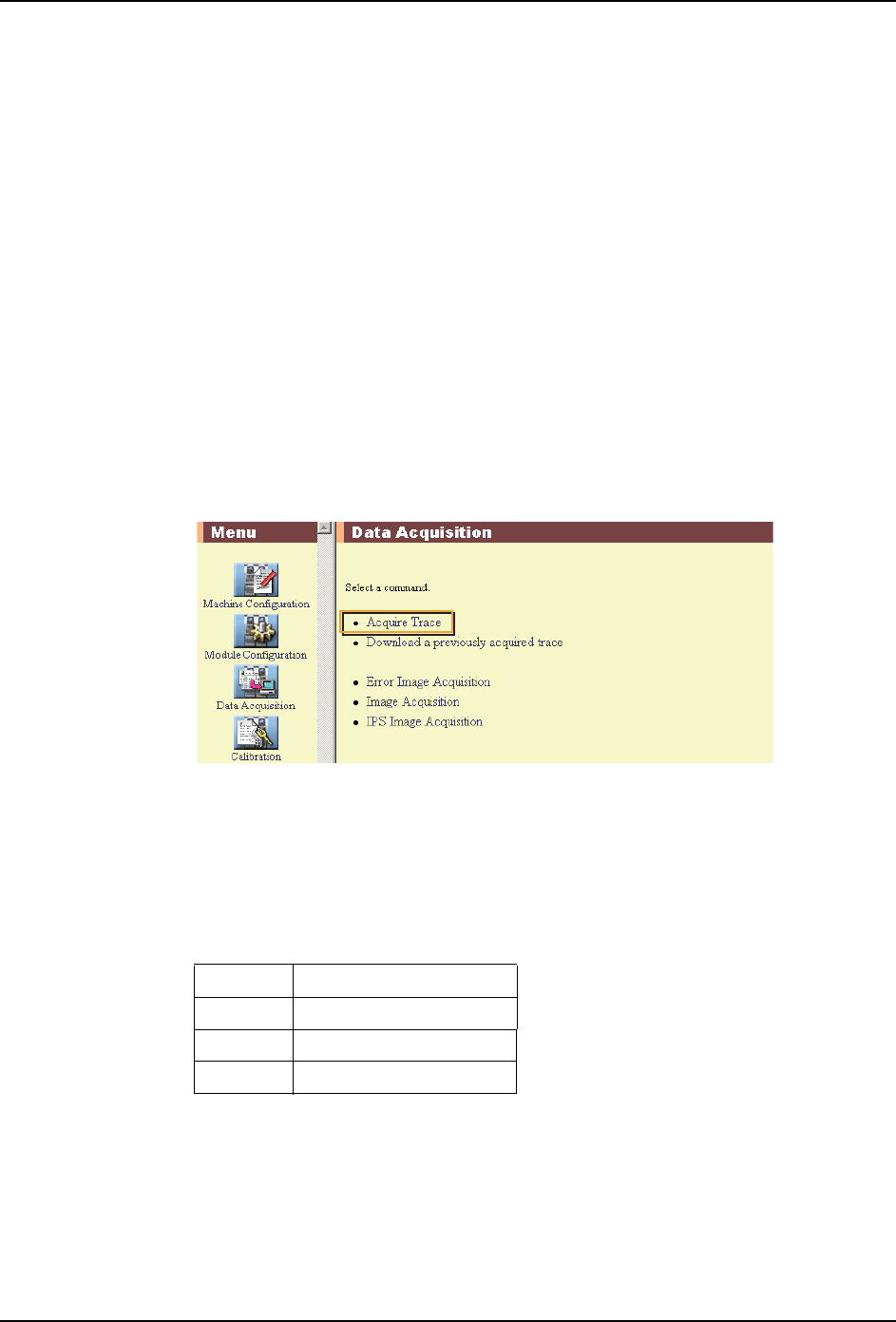

1. 在辅助软件的机器设定画面上， 请选择对象模组。
2. 在机器信息取得菜单上， 请执行 [Acquire Trace] 指令。
3. 将文件保存在任意的文件夹内。
备注 ) 执行跟踪取得后，基座的寄存器内的文件就会被删除。因为文件不能恢复，所以，请
管理好已保存的文件，不要遗失。
4. 所保存的文件以 zip 或 lzh 形式被压缩。请使用解压缩工具解压缩文件。电路板高度测
定结果的文件名如下所示。
通道 文件名
1 PanelHeightL1.csv
2 PanelHeightL2.csv
3 PanelHeightL3.csv
01SYS-0594E
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 207

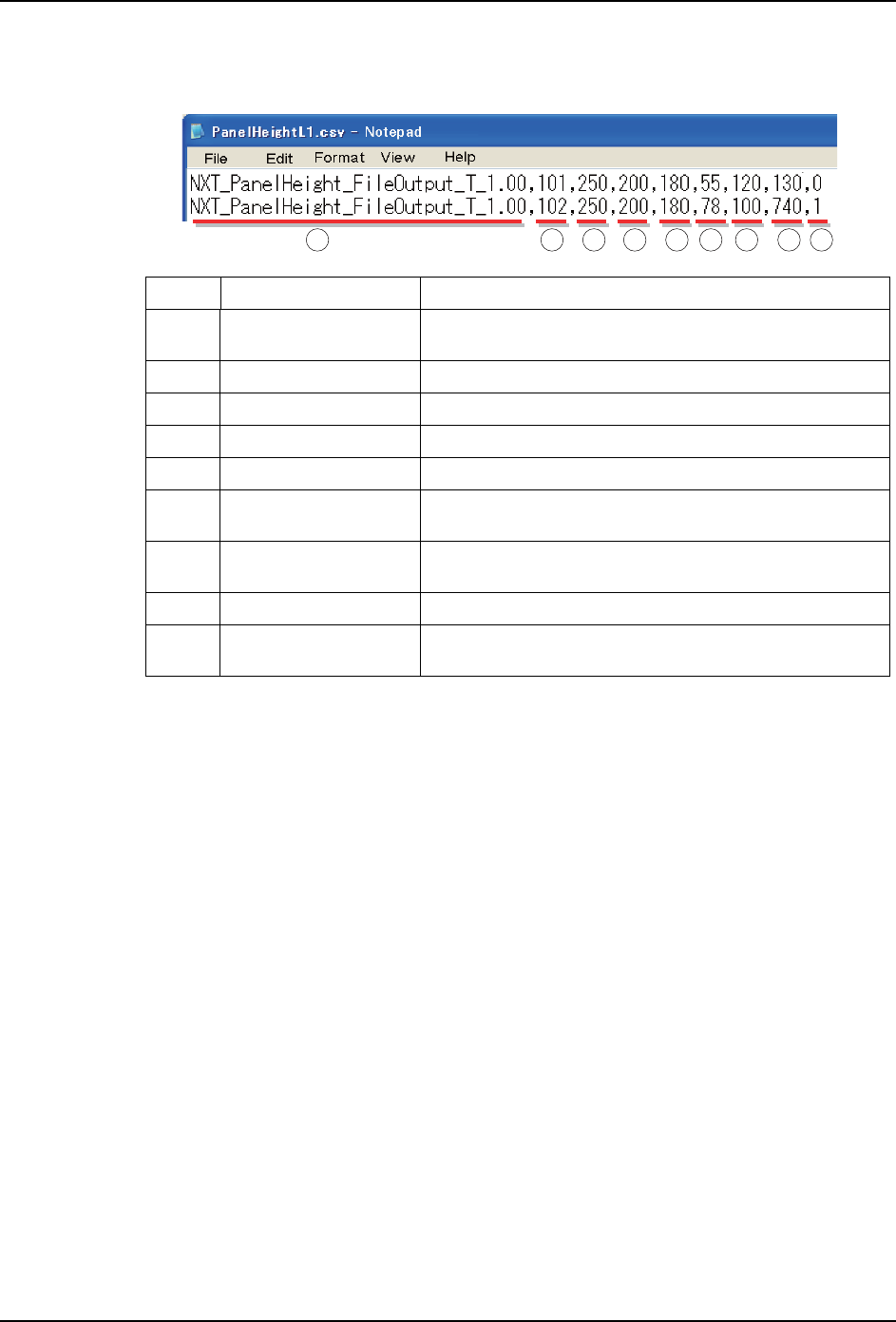

如何查看所取得的数据
请使用记事本等编辑器打开所取得的文本文件。 以下说明文件内的各项目。
号码 项目 内容
1 Job 信息
生产时的 Job 名和电路板的正反面 （T、B），
以及修订
2 电路板 ID 生产时的电路板 ID
3 电路板尺寸 X X 方向的电路板尺寸 （mm）
4 电路板尺寸 Y Y 方向的电路板尺寸 （mm）
5 电路板旋转 电路板的方向 （deg）
6 测定位置坐标 X
从电路板原点开始，进行电路板高度测定的 X 坐标
（um）
7 测定位置坐标 Y
从电路板原点开始，进行电路板高度测定的 Y 坐标
（um）
8 测定结果 电路板高度的测定值 （um）
9 子电路板号码
1 ～ 7500：子电路板高度测定时
0：电路板高度测定时
01SYS-0595E
1 2 3 4 5 6 7 8 9
