NXT-IIc 系统手册.pdf - 第379页
SYS-NXTIIc-4.0S 8. NXT-2c 软件工具 NXT IIc 系统手册 361 8.2 Image Viewer 使用该软件可以显示从机器处 取得的影像处理结果，或者进行检查。 8.2.1 Image Viewer 的安装 1. 将 DVD(CD-ROM) 插入启动器中。 2. [ 安装 / 版本升级 ] 画面自动启 动。如果没有启动 ，请双击 DVD(CD-RO M) 内的 [PMemu.exe]。 3. 请从 [ 安…
8. NXT-2c 软件工具 SYS-NXTIIc-4.0S
360 NXT IIc 系统手册
以上是 DVD 或 CD-ROM 中的当前可以利用的工具清单和简单说明。
Data Checker 使用该软件能够对 MEdit/Fuji Flexa 中所编辑
的 Job 进行基本的检查。
条件是创建 NXT-2c 用 Job 时要使用的 Fuji
Flexa 被安装着。请从辅助软件的下载处下载数
据检查安装程序。
IPS Viewer 在运用带元件侧面识别功能的工作头期间，将通
过辅助软件取得的根据 IPS(Intelligeng Parts
Sensor) 的各种判定结果，在 PC 上进行确认的工
具。除了可以通过影像确认吸嘴的状态和元件的
吸取状态等，也可以确认判定时使用的参数。
软件 说明
SYS-NXTIIc-4.0S 8. NXT-2c 软件工具
NXT IIc 系统手册 361
8.2 Image Viewer
使用该软件可以显示从机器处取得的影像处理结果，或者进行检查。
8.2.1 Image Viewer 的安装
1. 将 DVD(CD-ROM) 插入启动器中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果没有启动，请双击 DVD(CD-ROM) 内的
[PMemu.exe]。
3. 请从 [ 安装管理电脑末端用的支持工具。] 的菜单中选择 [ 选择必要的信息进行安装 ]。
4. 在安装组件的选择画面中，在 [ViewerSoft] 中放入选择标记，点击 [ 下一步 ]。软件被
安装，显示最后的步骤。
5. 单击 [ 结束 ]，结束安装。

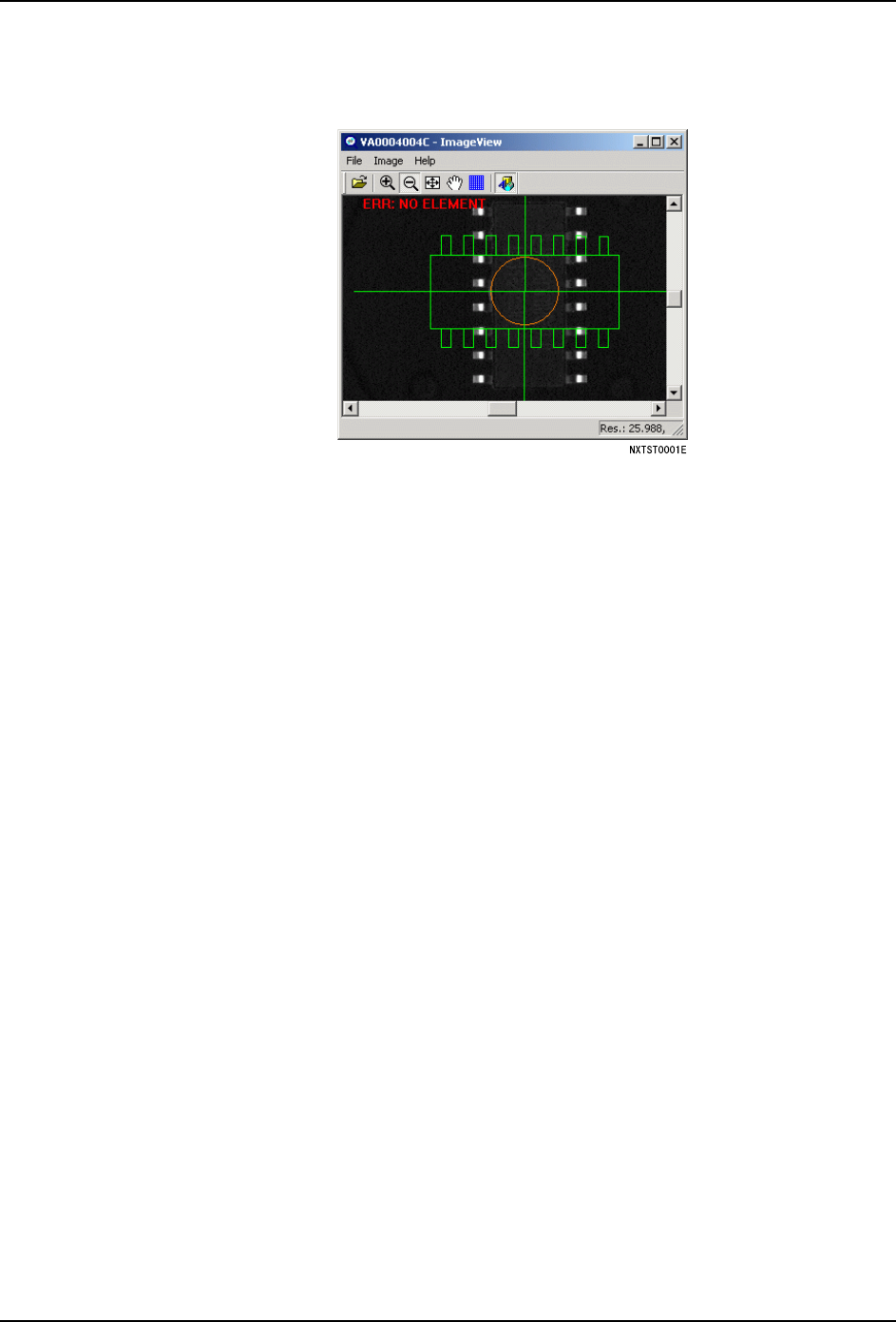

8.2.2 由 Image Viewer 进行影像的检查
1. 单击 [ 开始 ]，指向 [ 程序 ] 后显示出 [ImageViewer]。单击 [ImageViewer] 后，打开
[ImageView]。
2. 从[文件]菜单中单击[打开影像]。
3. 指定从机器处下载的影像文件的目录。
4. 双击对象文件，在画面上显示出影像文件。
备注 )安装软件后，双击下载的影像文件后，就可以打开 Image Viewer 内的影像。
5. 从 [Image] 菜单中单击 [Display Result] 后，就会变到影像处理结果和信息显示画面。
6. 确认是否显示错误信息以及作为对策的元件状态。
7. 元件的检查结束后，从 [ 文档 ] 菜单中单击 [Exit]，关闭 Image Viewer。
8. NXT-2c 软件工具 SYS-NXTIIc-4.0S
362 NXT IIc 系统手册

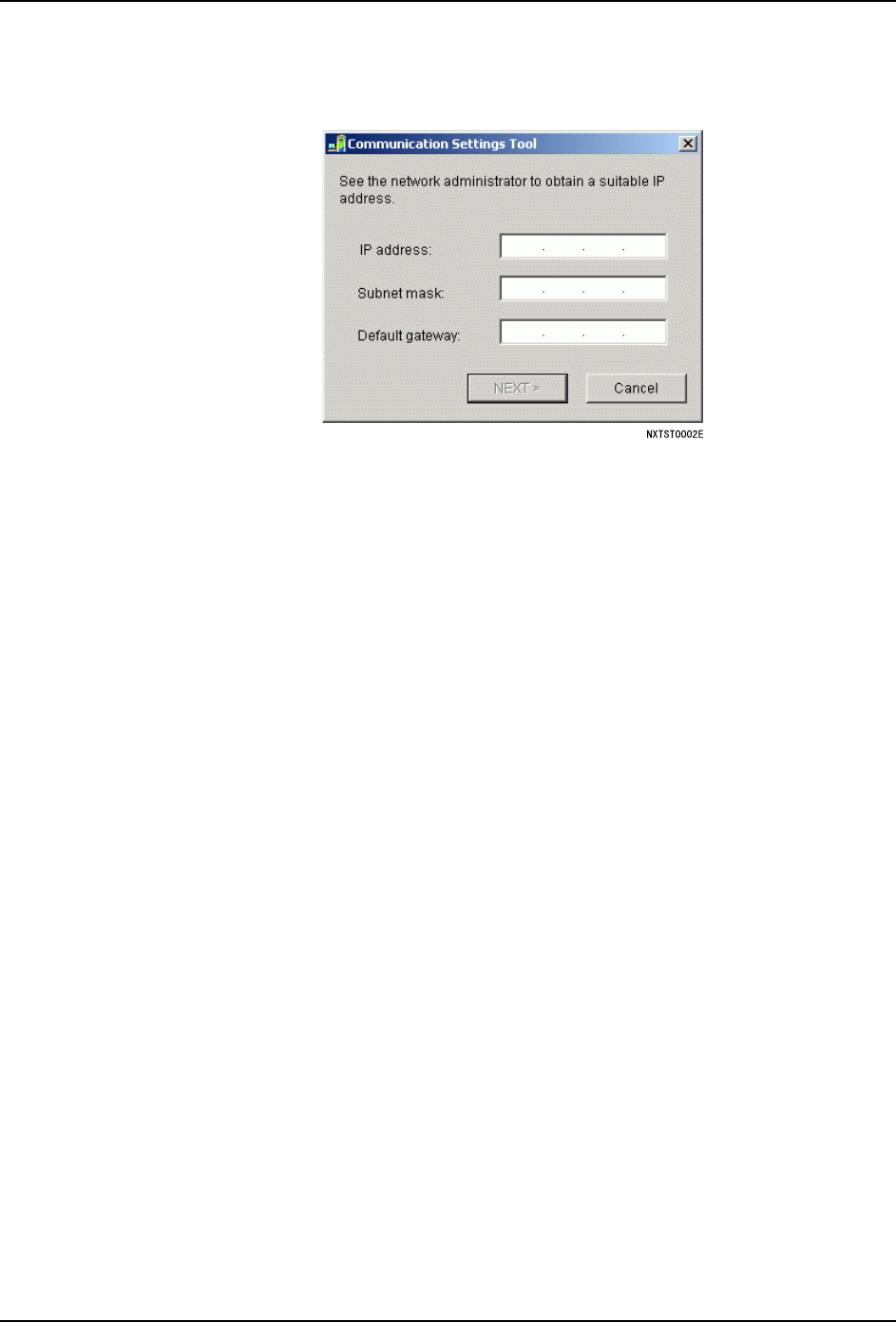

8.3 NetworkSetting
使用该软件，可以变更基座的当前的网络设定。
1. 将 NXT 软件 DVD(CD-ROM) 插入启动器中，从资源管理器中启动 CD-ROM。
2. 双击 [NXT]，打开文件夹。
3. 双击 NetworkSetting.exe，启动软件。
4. 根据需要输入要变更网络设定的基座的 IP 地址，单击 [OK]。
5. 在各自相应的文本框内指定新建 IP 地址、子网掩码以及默认网关，单击 [NEXT]。
备注 )即使这些项目的设定没有必要变更，也必须请重新输入当前使用值。
6. 指定机器的主电脑名。使用域时，也请输入域信息。
7. 单击 [NEXT]。
8. 使用 DNS 服务器时，在相应的文本框中指定替代的 DNS 服务器。
9. 所有的设定结束后，单击 [OK] 后，新的设定就会被传输给机器。
10.重新启动机器，使新的网络设定变得有效。
