2. 各部分的名称和功能 SYS-NXTIIc-4.0S
28 NXT IIc 系统手册

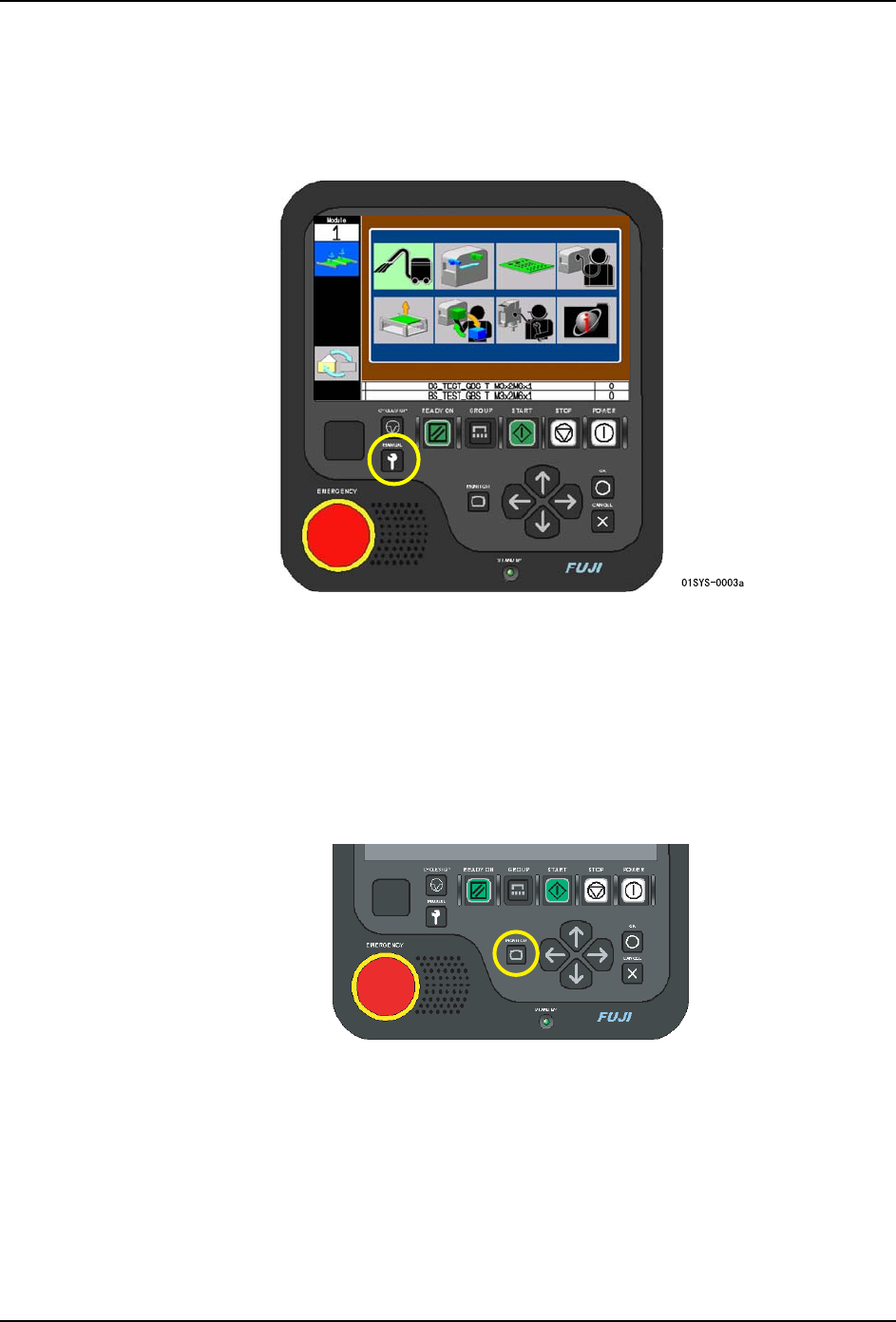

■手动指令模式的画面
按下操作面板的 MANUAL 按钮后，就会显示手动指令模式画面。手动指令是在进行维修保养
等非生产的作业时使用。
在此画面被显示的状态下按下 MANUAL 按钮后，画面就会返回到生产模式。
各指令的说明请参照 " 6. 手动模式指令 "。
■影像监视器画面
按下 MONITOR 按钮后，就会显示影像监视器画面。在此画面上，显示机器上所进行的影像处
理的影像或结果。
显示影像监视器画面的时候，MONITOR 按钮以外的按钮变成无效。如果要使用操作面板的按
钮，需要返回到自动指示画面。请按下 MONITOR 按钮，返回到生产模式画面。
备注 )生产期间显示影像监视器时，机器就会在跟踪模式 ON 的状态下进行生产。跟踪模式变
成 ON 后，由于影像处理速度变慢，周期时间比通常大约要延长 20%。
SYS-NXTIIc-4.0S 2. 各部分的名称和功能
NXT IIc 系统手册 29
2.3 信号灯
2.3.1 信号灯的表示和机器的状况
3 色信号灯通过切换闪烁、亮灯和熄灯，操作者能够随时知道机器的运转状况。
对策
优先度
信号灯显示 机器的状况
1 发生了异常 发生了自身无法恢复的异常
2 要求操作者进行操作 显示元件的安装向导画面
3 生产停止 料尽时的补件极限
影像处理错误时的补件极限
送出到料盘排出部
不良元件排出轨道满
4 生产还没有开始 START 按钮等待
等待操作者的换线操作
5 生产即将停止 发生不能够供应的料槽
6 信息发送中 发生料尽预告
7 产能降低 显示来自主电脑的警告
8 生产准备动作中 自动校正中
自动换线动作中
9 正在生产 电路板搬运中、生产中
10 前后工序等待 前工序等待、后工序等待
11 处在手动模式 手动模式的维修保养中
手动指令执行中
PAM 运转中
2. 各部分的名称和功能 SYS-NXTIIc-4.0S
30 NXT IIc 系统手册
2.3.2 变更显示的设定
前面提到的有关机器状况的信号灯颜色或蜂鸣器音的设定可以通过辅助软件进行变更。详
细内容请参照辅助软件操作手册。
