SYS-NXTIIc-4.0S 5. 换线 NXT IIc 系统手册 243 5.6.7 料盘高度异常向导 所安装的料盘的高度有异常时， 机器将进行料盘高度异常向导。 请根据向导，取出所安装的料盘 ，按下操作面板的 OK 按钮。
5. 换线 SYS-NXTIIc-4.0S
242 NXT IIc 系统手册

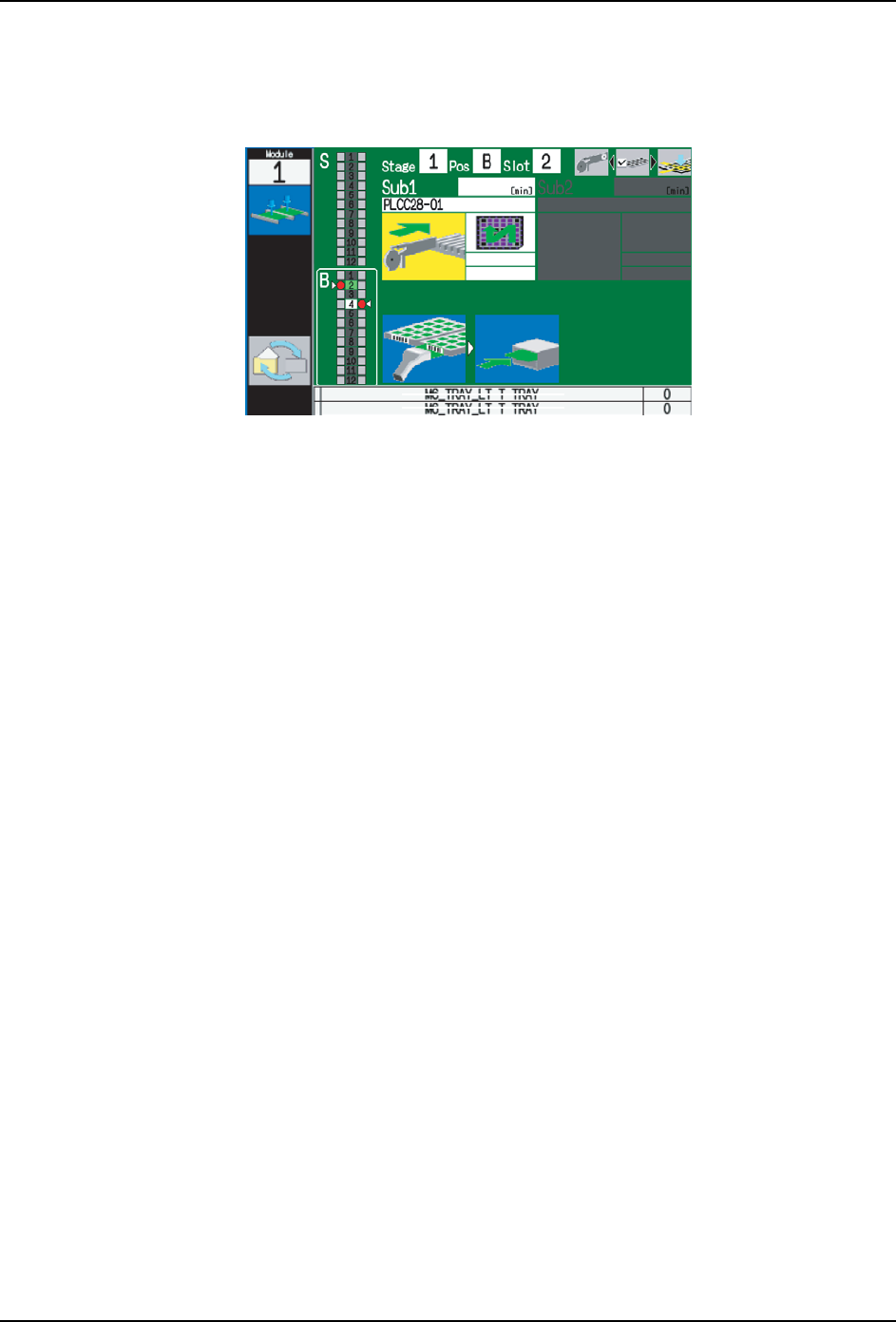

5.6.5 运用料盘动态次料站补充时的料盘安装向导
运用料盘动态次料站补充时，如果没有在生产用料盘箱内安装料盘而按下了 START 按钮，就
会显示以下的安装向导。
请根据向导安装料盘。安装方法请参照 "5.7.2 料盘的安装步骤 （Verify ON 时）"。
另外，在补充用料盘箱内如果没有安装次料站料盘时，请同时安装。
5.6.6 料盘插入时的注意事项
·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元-LT时，
请注意方向。
·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出
料盘高度的元件等。
·请不要将料盘托架斜着插入料盘单元 -LT。
·在开闭料盘单元 -LT 的上面门和下面门时，请不要有冲击。元件有可能移位或从
料盘中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请
不要强行打开。
01SYS-0505J
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 243

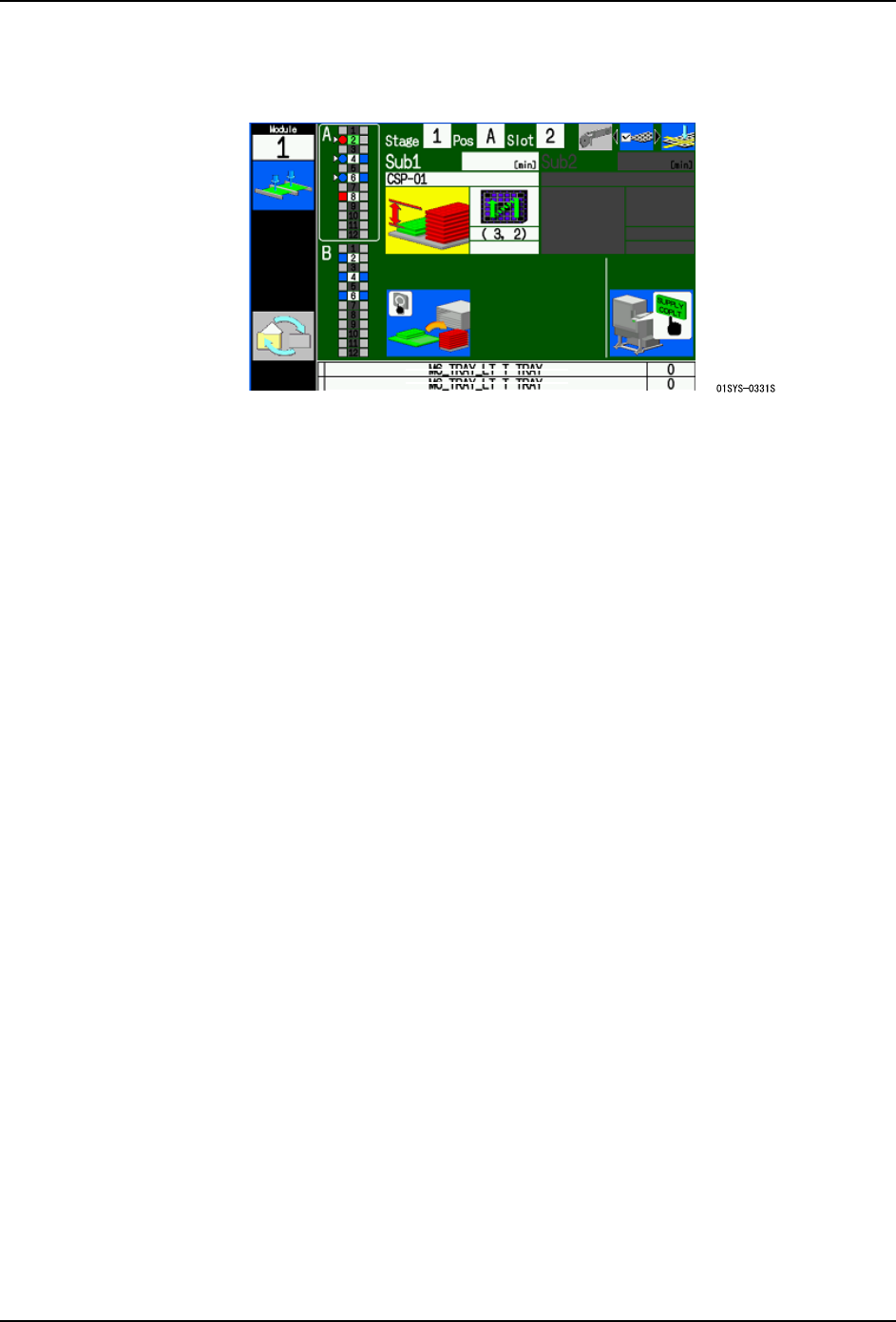

5.6.7 料盘高度异常向导
所安装的料盘的高度有异常时，机器将进行料盘高度异常向导。
请根据向导，取出所安装的料盘，按下操作面板的 OK 按钮。
5. 换线 SYS-NXTIIc-4.0S
244 NXT IIc 系统手册
5.7 料盘的安装 （料盘单元 -LTC）

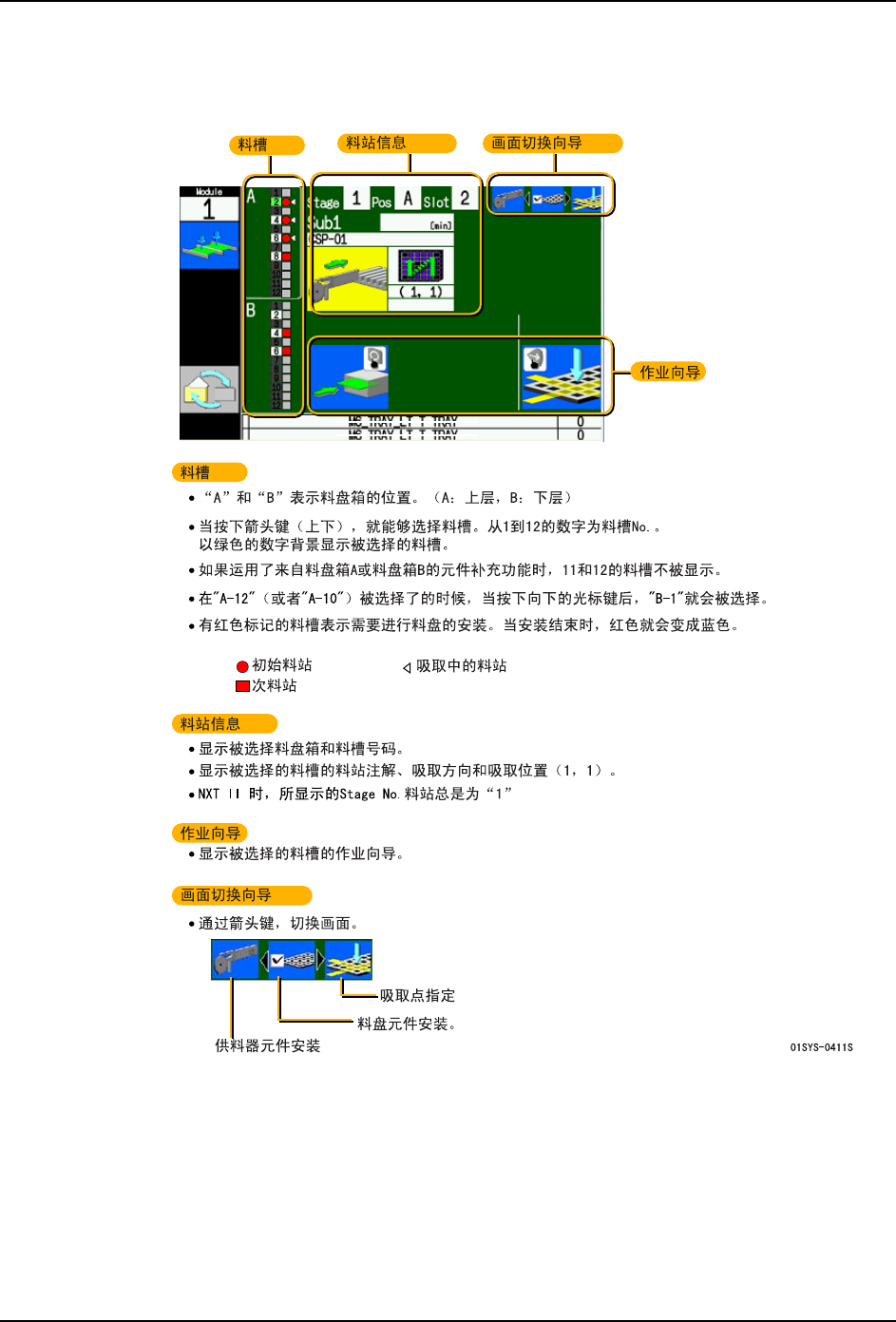

5.7.1 料盘安装向导画面
