4. 生产 SYS-NXTIIc-4.0S
46 NXT IIc 系统手册
4.6 补充供料器元件
生产期间补充元件主要有 2 种方法。
a. 在即将发生料尽的料卷上拼接新的料带，补充元件。
b. 安装被放置了新料卷的供料器，以取代运转中的供料器，（通过运用次料站，能够在
不中断生产的情况下补充元件。）
4.6.1 料带拼接元件

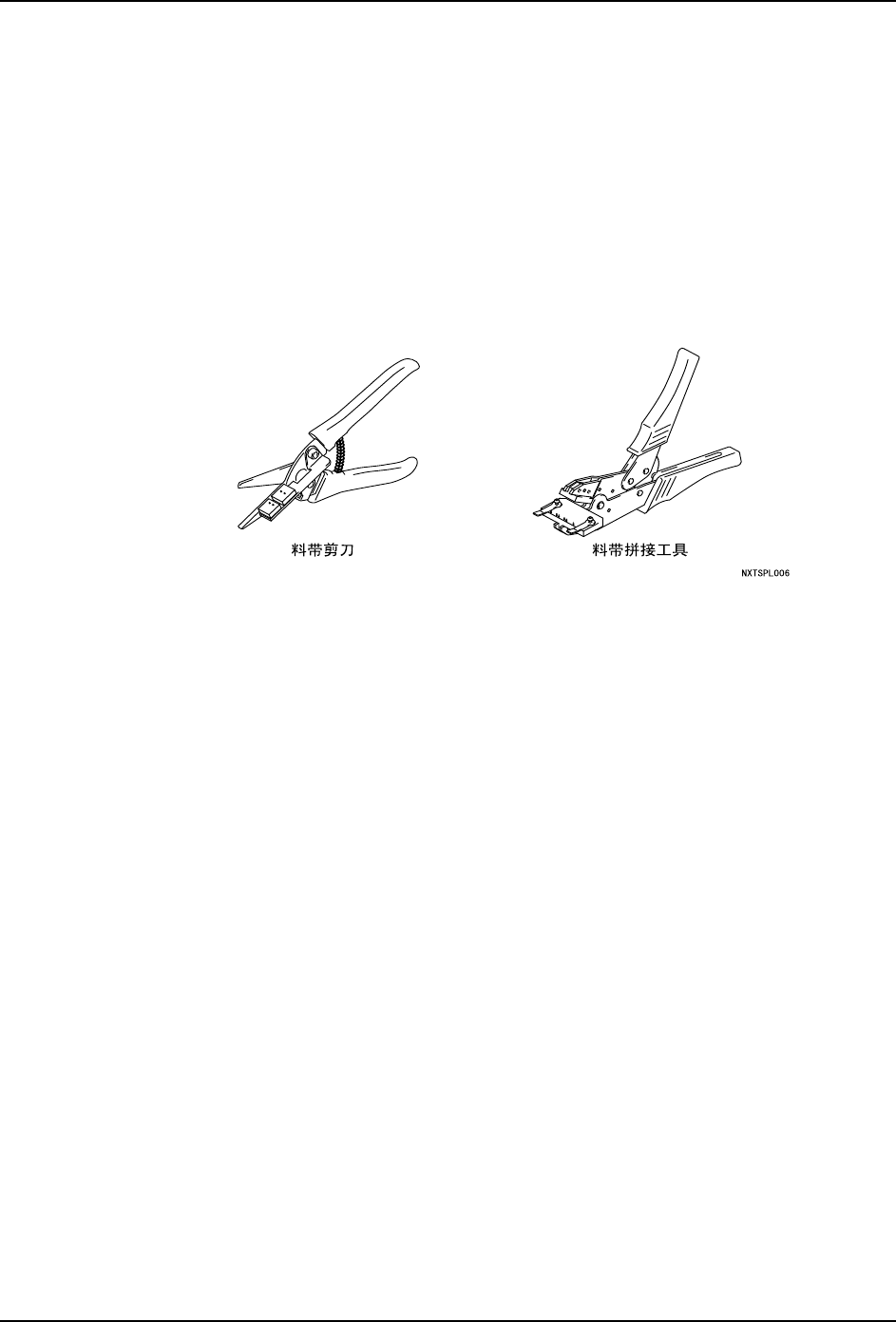

进行料带拼接时需要料带拼接工具。
使用 Fujitrax Verifier 进行料带拼接时，存在着无 DID 的模式、1 点对照和 2 点对照的模
式，各模式的验证步骤是不同的。
如果不使用 Fujitrax Verifier 时，请在充分确认了补充元件后拼接料带。
进行验证 （运用 Fujitrax Verifier 时）
1. 在机器的操作画面或者 KIT Manager 状态画面及 KIT Handy 的元件状态画面上确认料尽
的预告显示。
2. 准备好与正在贴装的元件相同种类的新料卷。
3. 启动 KIT Handy，单击 Windows 标志，显示 [start menu]。然后单击 [KIT Handy]，显示
[Logon] 画面。
4. 输入用户 ID 后单击 [OK]。此时也可以选择用户 ID。显示 KIT Handy 菜单。
5. 单击 [ 元件状态列表 （Parts Status List）]。
6. 输入要进行料带拼接的机器的机器名，或者进行扫描后单击 [OK]。
7. 单击画面上显示的 [Mode]，然后选择 [Splicing]。
8. 使用 1 点对照功能或无 DID 的模式时，因为在 KIT Handy 上显示出需要执行料带拼接的
所有供料器的位置，所以单击要进行作业的供料器位置来进行选择。然后扫描新料卷的
DID 或者元件条形码。
9. 使用 2 点对照功能时，使用 KIT Handy 先扫描旧料卷的 DID 然后再扫描新料卷的 DID。
10.如果扫描的结果 OK，则可以进行料带拼接，错误时，因为新料卷与进行料带拼接的供料
器上的料卷不一致，所以不能进行料带拼接。
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 47
拼接料带

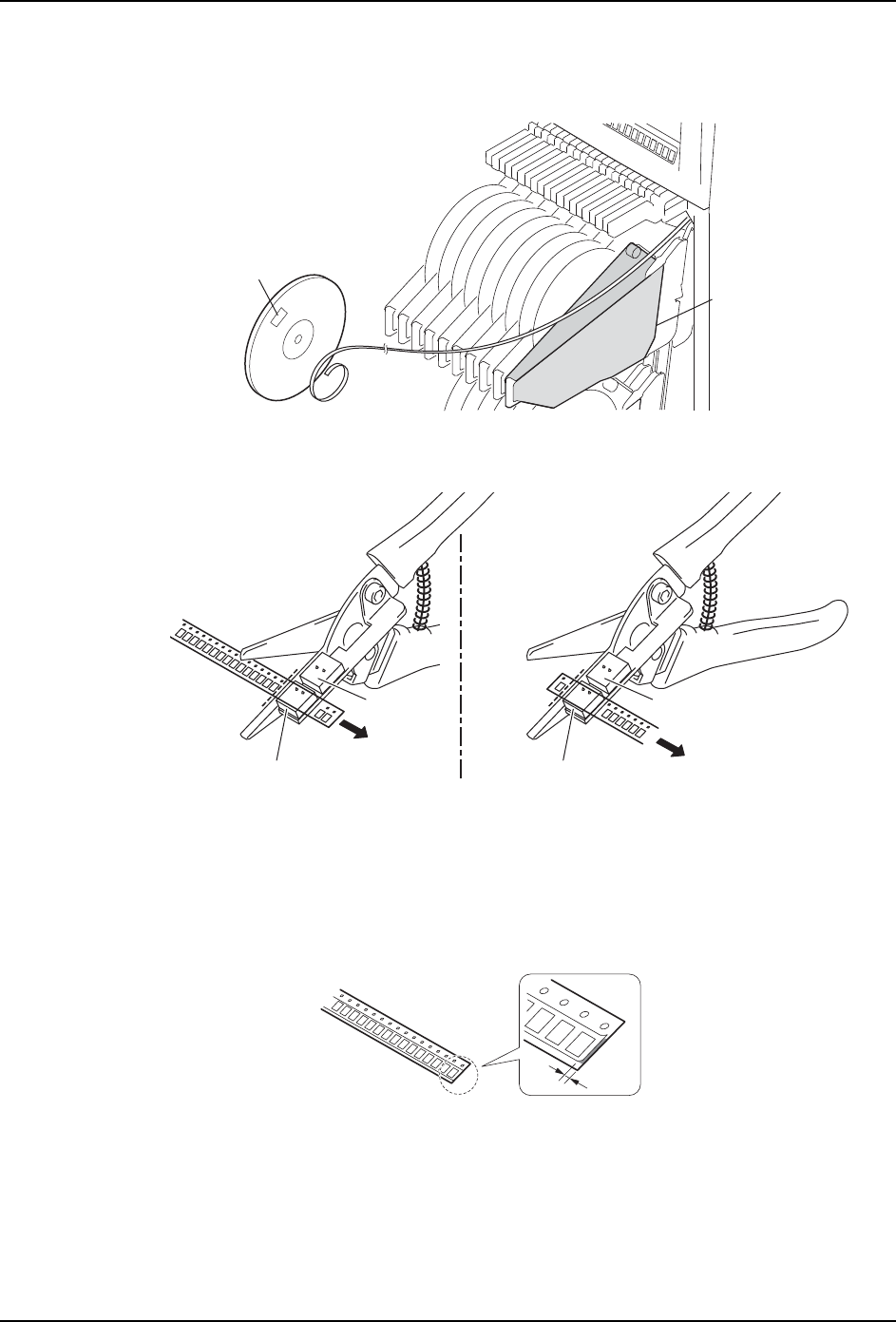

1. 将旧的料卷从料卷托架上拆下来，解开剩余的料带。
2. 使用料带拼接剪刀，在料带的最后元件的后方与料带间距相吻合的适当位置上剪断料
带。在剪断料带时，请确认表面薄膜处在朝上的状态。
3. 不使用 Fujitrax 时，请确认进行料带拼接的料带元件是否是同种元件。
4. 在新料带上的最初元件的前面与料带间距相吻合的适当位置上剪断料带。在剪断料带
时，请确认表面薄膜处在朝上的状态。
5. 为了使新料带的表面薄膜与旧料带连接时能够很好地剥离。从一端剥离 1mm 左右，然后
将其复原。
备注 )因为元件有可能失落，请不要过分剥离表面薄膜。
','
1;763/E
᭭ोᠬᶊ
3䯈䎱
3䯈䎱
3䯈䎱
3䯈䎱
կᑨᮍ
ᮄ᭭ᏺ ⦄᳝᭭ᏺ
կᑨᮍ
1;763/
ᮄ᭭ᏺ
1;763/
PP
4. 生产 SYS-NXTIIc-4.0S
48 NXT IIc 系统手册

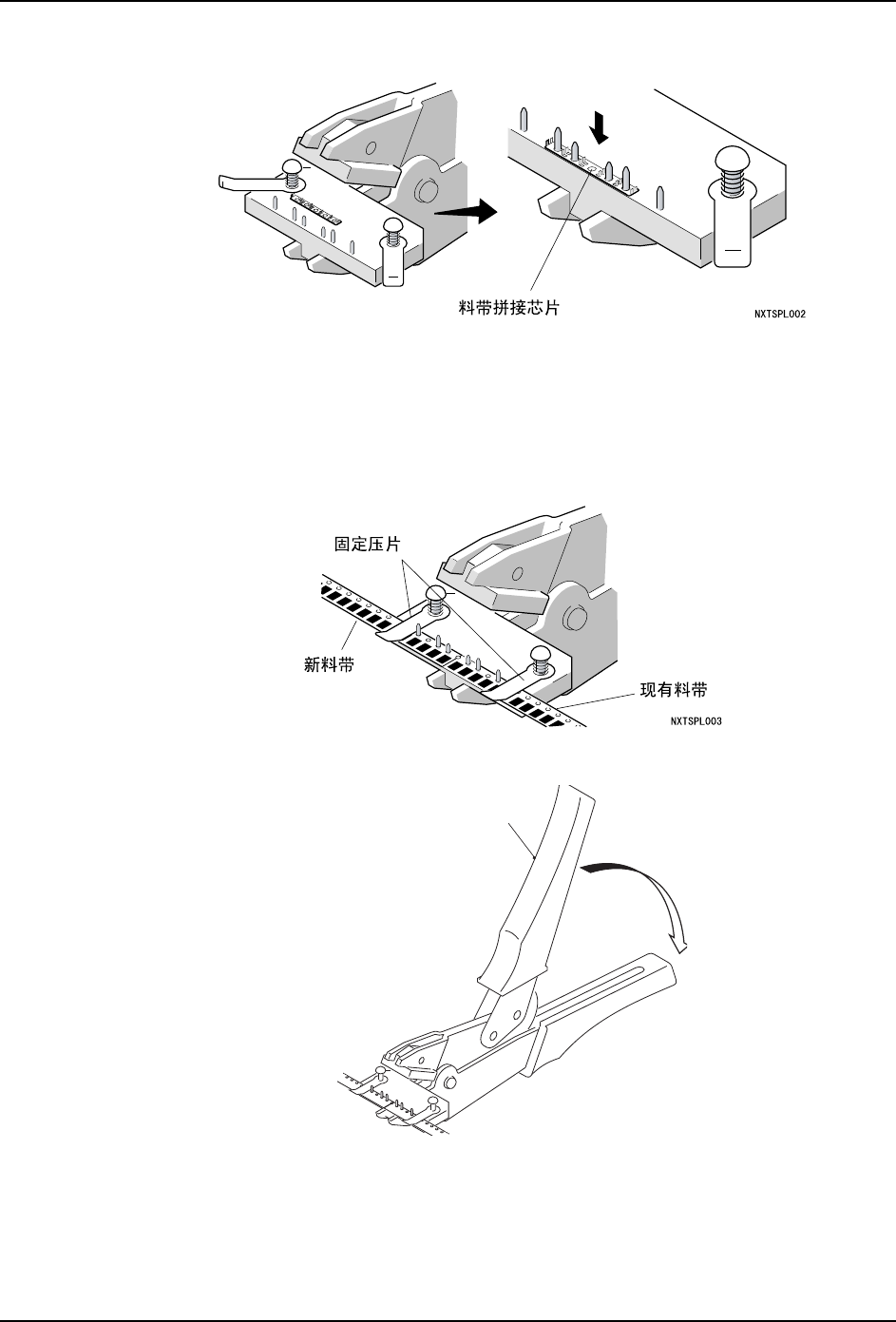

6. 将料带拼接芯片放置到料带拼接工具上。
7. 在表面薄膜朝上的状态下，将新旧料带放在料带拼接工具上。
a. 使旧料带的后端正好处于料带拼接芯片的正中间，然后用固定压片压住使料带不产生
偏移。
b. 使新料带的前端正好处于料带拼接芯片的正中间，然后用固定压片压住使料带不产生
偏移。
8. 用力握紧料带拼接工具的手柄，通过料带拼接芯片连接双方的料带。
备注 )握住手柄时，请注意不要夹住手指或身体的其他部位以免受伤。
ᶘ
1;763/
