4. 生产 SYS-NXTIIc-4.0S
124 NXT IIc 系统手册
4. 请创建 Job 与条形码 ID 相互关联的表格。
备注 )详细请参照辅助软件操作手册[第4章6.5创建生产Job 与条形码ID相互关联的表格]。
自动换线功能 （手持式扫描器模式）的运用
1. 如果开始了当前 Job 的最后一块电路板的生产，请读取用于特定次生产 Job 的条形码。
2. 从最前面的模组开始，依次进行当前 Job 的送出运转，并自动切换到次 Job。
3. 如果需要操作者进行换线作业时，操作画面上会及时显示换线向导。请按照画面进行换
线作业。
利用自动换线时的注意点
自动换线功能的模式存在生产顺序、条形码 ID 和手持式扫描器的 3 种类型。在利用自动换
线功能时，请注意以下几点

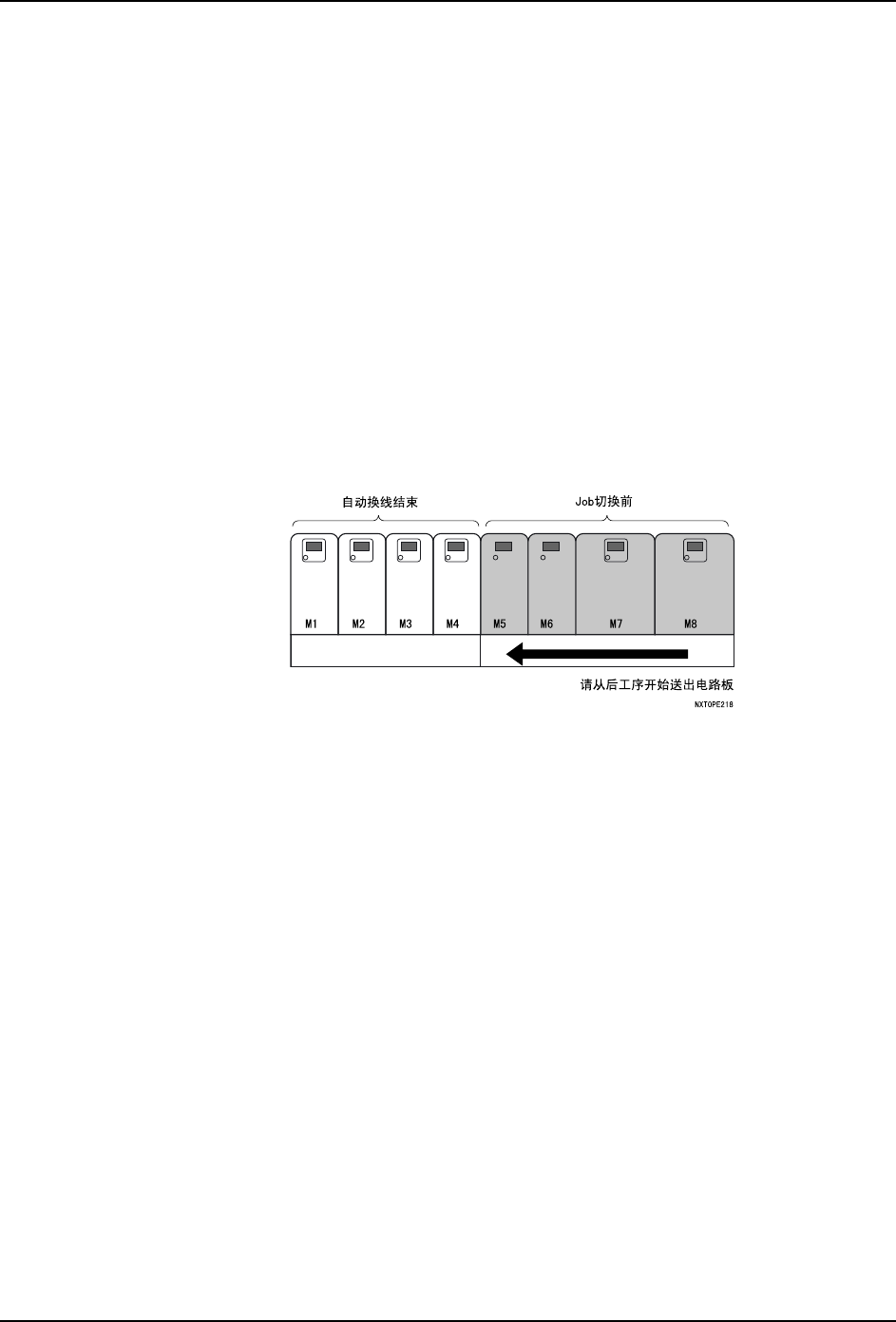

1. 在自动换线进行到中途模组的状态下关闭了主电源开关时的复原作业如下。
a. 重新启动机器后，从后工序的模组开始启动模组，送出电路板。
b. 如果 M6 的电路板被送出后，启动 M5 模组，送出电路板。
c. 如果全部模组的电路板被送出后，还没有进行 Job 切换的 M5 ～ M8 模组进行 Job 切换。
2. 如果没有现生产的 Job 时，请通过 Fuji Flexa 传输 Job。
3. 请确认进行自动换线的 Job 是否适合机器的配置，然后传输 Job。
4. 如果自动换线的模式是 [barcode ID] 时，请不要在安装有条形码读取器的搬运轨道与最
前面模组之间设置作为缓冲的搬运轨道。
5. 运用自动换线功能的期间，不能通过 Fuji Flexa 传输预约 Job。自动换线系统会自动传
输预约 Job，或者请在 [ 生产计划进展监视器画面]的[次生产进度表变更]中进行预约。
6. 运用自动换线功能的期间，模组处于作业等待状态的时候不能够切换到预约 Job。机器上
能够进行 Job 切换的模组只是按照 [ 生产顺序 ] 运转着的最前面模组。
7. 在决定了自动换线所使用的 Job 后，请不要进行编辑。正在运用自动换线的机器一旦决
定了接下来使用的 Job，就会在后台读入该 Job。操作者不能够在机器上或辅助软件中确
认后台是否正在读入。
8. 如果现生产的 Job 消失时，请按照以下步骤进行恢复。
a. 在辅助软件的机器功能设定中，将自动换线功能设定为 [OFF]。
b. 将现生产使用的 Job 作为次生产，并通过 Fuji Flexa 传输。
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 125
c. 在机器的操作画面上将所传输的 Job 切换成现生产。
d. 在机器功能设定中，将自动换线功能设定为 [ON]。
9. 更换了 CPU 箱后，如果没有通过自动诊断指令取得备份，现生产 Job 和预约 Job 就会被
删除。请通过上述方法进行恢复。
10.将自动换线功能从 [OFF] 变更到 [ON] 后，预约 Job 就会被删除。另外，在送出电路板
时，后工序的模组如果没有切换到被送出的电路板的生产 Job 时，在进行了 Job 的切换
后送出电路板。
11.运用自动换线功能期间，如果被预约的 Job 还没有一块电路板的生产时，不能将该 Job
切换成其他的 Job。请在全部送出了生产中的电路板的状态下，进行预约 Job 的变更。
12.不能与模组故障时的运用搬运轨道搬运功能一起使用。
13.没有对应空运转。
4. 生产 SYS-NXTIIc-4.0S
126 NXT IIc 系统手册
4.11.4 自动支撑销配置功能

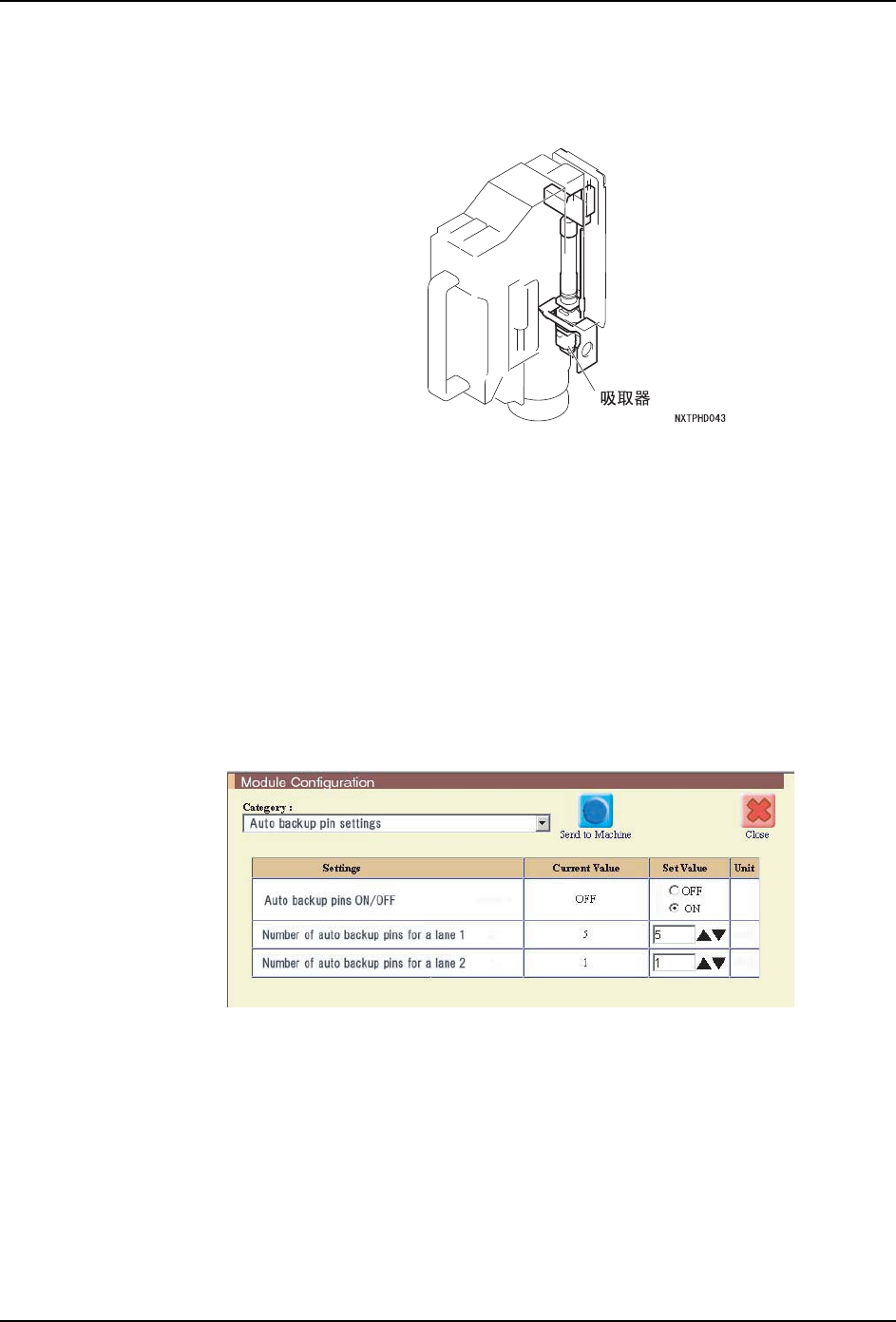

内藏在贴装工作头中的吸取器吸取支撑销，以及在支撑板上配置支撑销的功能。使用该功能
时，贴装工作头及搬运轨道必须对应自动支撑销配置功能。
· 贴装工作头：拥有支撑销配置用的吸取器的工作头
· 搬运轨道：拥有销支架的搬运轨道
· 支撑板：对应支撑销自动配置的支撑板
另外，建议与电路板停止位置补正功能同时使用。
自动支撑销配置功能的设定步骤
1. 进行 Job 的编辑。请设定 Machine Configuration 内的项目 [BackupPlate]。详细内容请
参照 [NXT 系列编程手册 ]。
2. 请在辅助软件的 [Module Configuration] 画面上，进行自动支撑销配置功能的设定。
· [Auto backup pins ON/OFF]：[ON]。
· [Number of auto backup pins for a lane 1]：1 ～ 20。
· [Number of auto backup pins for a lane 2]：1 ～ 20。
