SYS-NXTIIc-4.0S 2. 各部分的名称和功能

NXT IIc 系统手册 23

2. 各部分的名称和功能

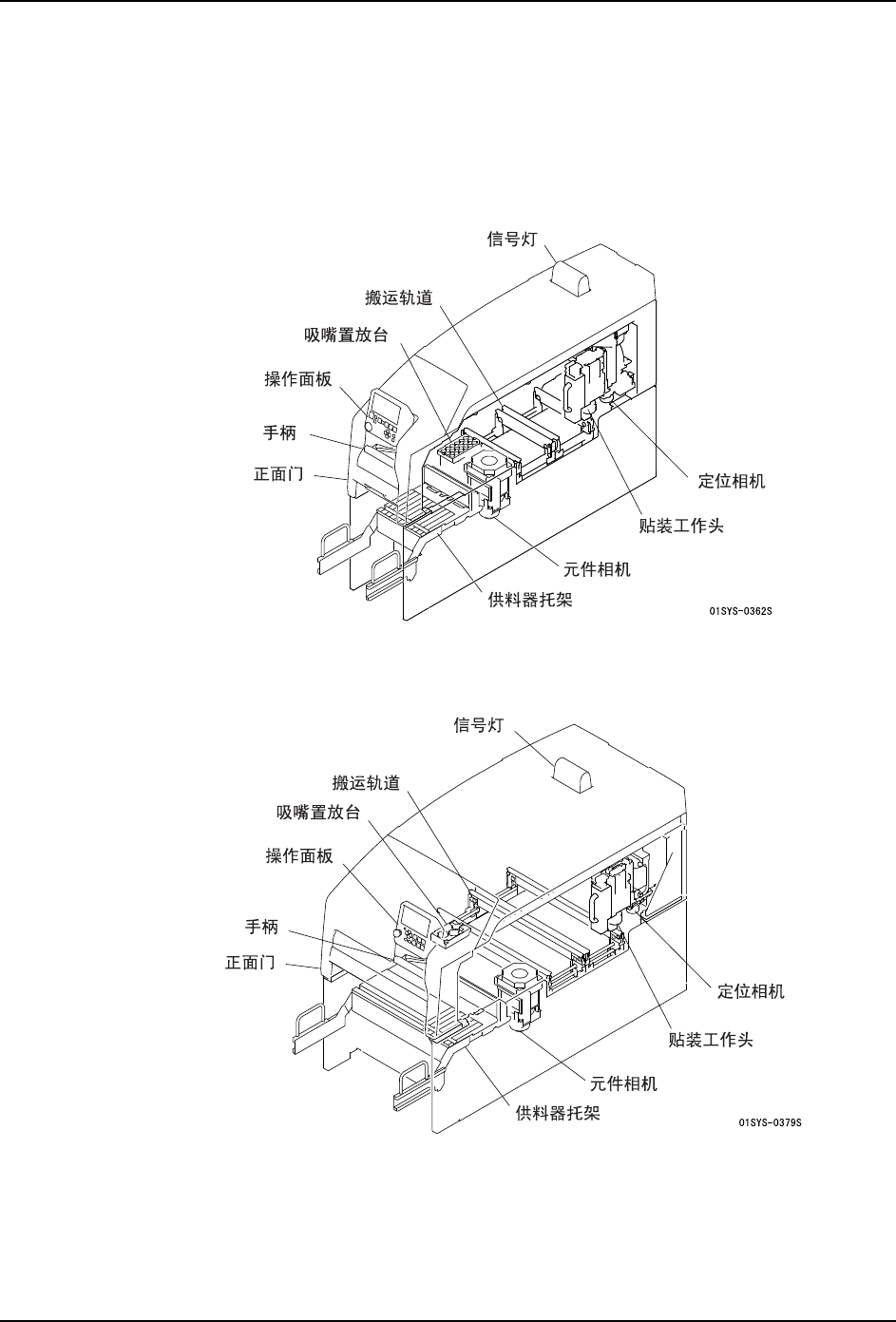

2.1 模组本体

说明模组的各部分名称。

2.1.1 M3-2c 模组

2.1.2 M6-2c 模组

2. 各部分的名称和功能 SYS-NXTIIc-4.0S

24 NXT IIc 系统手册

2.2 操作面板

说明操作面板上的各个按钮和操作画面。

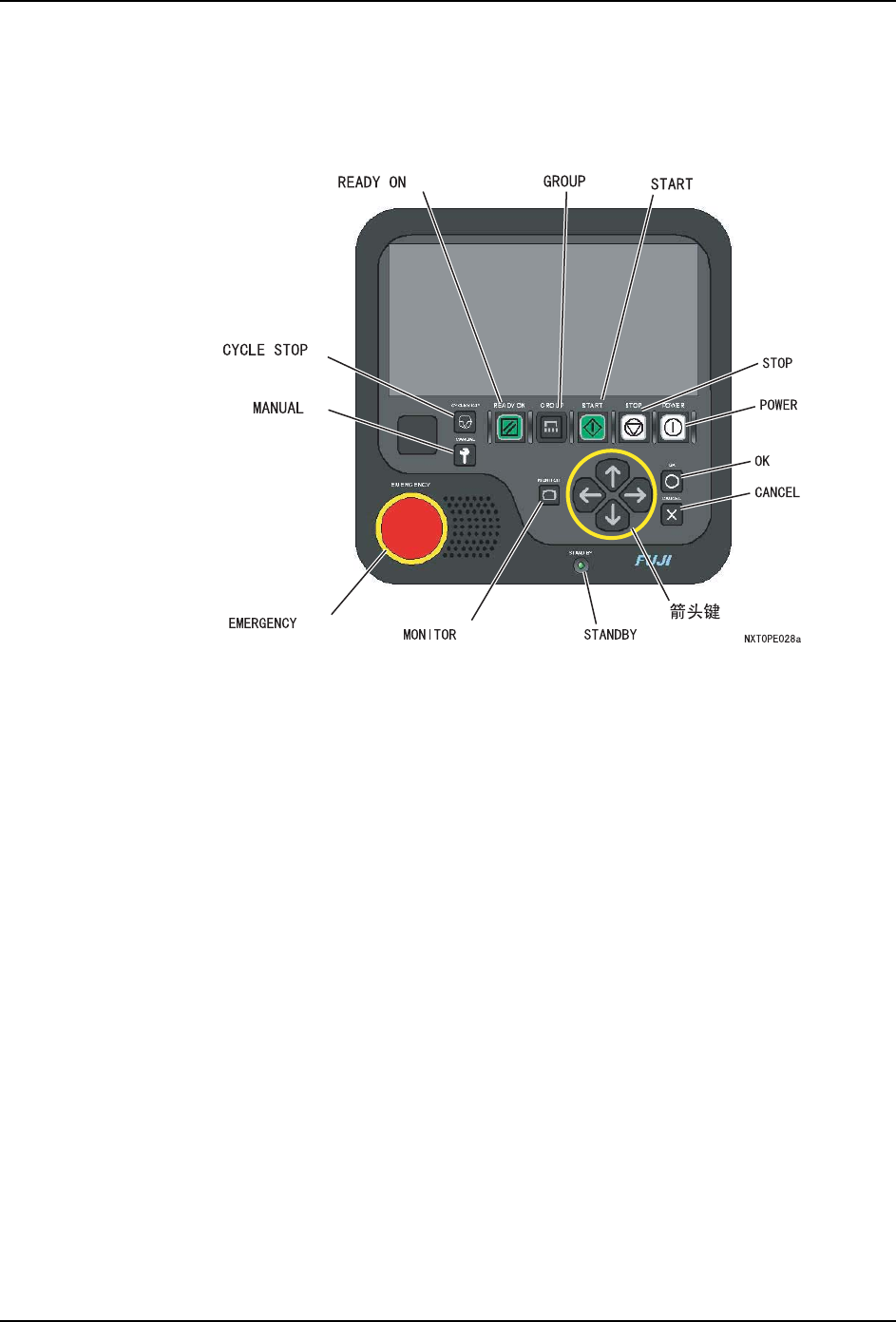

2.2.1 操作按钮

1. STANDBY ∶显示模组的电源供应状态。

2. POWER ∶使模组处于唤醒状态，或者通过持续按住使模组处于睡眠状态。

3. STOP ∶停止生产。机器在送出电路板后停止。

4. START ∶开始生产。

5. READY ON ∶解除模组的错误状态。

6. GROUP ∶同时操作多台模组。

7. CYCLE STOP ∶停止生产。以动作周期停止机器。

8. MANUAL ∶进行手动指令模式和生产模式的切换。

9. 箭头键：移动操作画面上的光标 ( 焦点 )。

10.OK ∶进行所选择模组的操作确认以及执行。

11.CANCEL ∶取消操作。

12.MONITOR ∶进行影像处理监视器与运转画面显示的切换。

13.EMERGENCY ∶立刻停止运转。切断模组的电源。

SYS-NXTIIc-4.0S 2. 各部分的名称和功能

NXT IIc 系统手册 25

2.2.2 操作画面

机器自我判断生产所需的操作。另外，将要求操作者进行的操作或机器状态显示在操作画面

上。

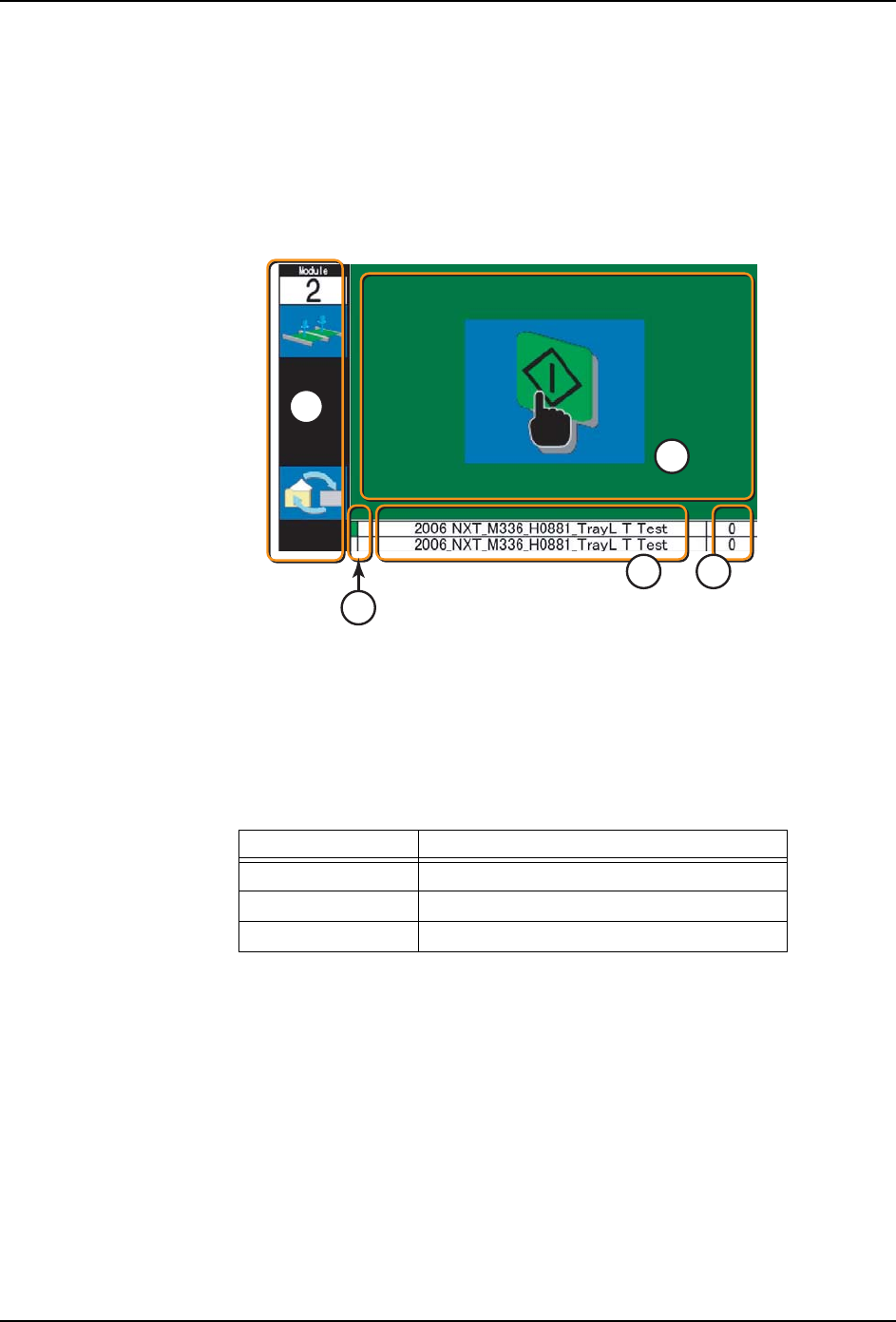

■自动指示模式画面

自动指示模式时，机器要求操作者进行以下画面所显示的必要操作。

各区域的说明

A: 向导显示区域

显示机器的状态或操作要求、换线或维修保养时的作业向导。

B: 电路板有无显示区域

显示在搬运轨道上是否存在电路板。

备注 )实际上并没有检测电路板，而是显示是否存在由软件所识别的电路板。因此，操作者

执行手动指令取出电路板，但是，实际上并没有除去电路板而是搬运轨道上仍然存在电

路板时，画面上也会显示没有电路板。

C: Job 名显示区域

显示当前生产 Job 名。上面一行表示通道 2，下面一行表示通道 1。

D: 显示已生产的电路板块数

显示机器已生产的电路板的块数。

01SYS-0163

显示颜色内容

白色搬运轨道上不存在电路板。

黄绿色搬运轨道上存在生产中的电路板。

绿色搬运轨道上存在已完成生产的电路板。
