4. 生产 SYS-NXTIIc-4.0S
150 NXT IIc 系统手册
2. 请在 [Machine Configuration] 画面上进行料盘单元设定。
·[Tray unit-LT/LTC resupply]：[Part resupply from magazine A] 或者 [Part
resupply from magazine B]
备注 )按照料盘单元的种类进行设定时，请进行以下的设定。
·[Tray unit-LT/LTC resupply]：Set for each unit
·[Tray unit-LT resupply]：[Part resupply from magazine A] 或者 [Part
resupply from magazine B]
·[Tray unit-LTC resupply]：[Part resupply from magazine A] 或者 [Part
resupply from magazine B]
备注 )进行了补充动作的设定后，请将Job传输给机器。即使已经传输了，也请重新传输 Job。
3. 请在 [Machine Configuration] 画面上进行次料站转换条件设定。
01SYS-0600E
01SYS-0601E
01SYS-0604E
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 151
·[Alternate tray change condition]：[Parts out]
4. 请设定次料站转换顺序。
a. 请在 [Machine Configuration] 画面上进行 Fujitrax 设定。
·[Use version]:[V5.50] 或更高版本。
b. 请在 [Machine Configuration] 画面上进行料盘单元设定。
·[Tray supply order]：[Slot number order]。
·[Dynamic alternate tray supply device transition order]：选择 [Priority
given to production magazines] 或者 [Priority given to supply magazines]。
备注 )
1.运用转换顺序 A 时，可以是任意一种设定。
2.设定料盘供应顺序时，想要优先使用旧的元件时，请设定为 [Part registration
time order]。此时，Fujitrax 使用版本请变成 [V5.08] 或更高版本。
01SYS-0605E
4. 生产 SYS-NXTIIc-4.0S
152 NXT IIc 系统手册
料盘元件补充
关于料盘元件补充向导和补充步骤，请参照"4.7向料盘单元-LT补充料盘元件"和"4.8向
料盘单元 -LTC 补充料盘元件 "。此处说明托架的料盘配置。

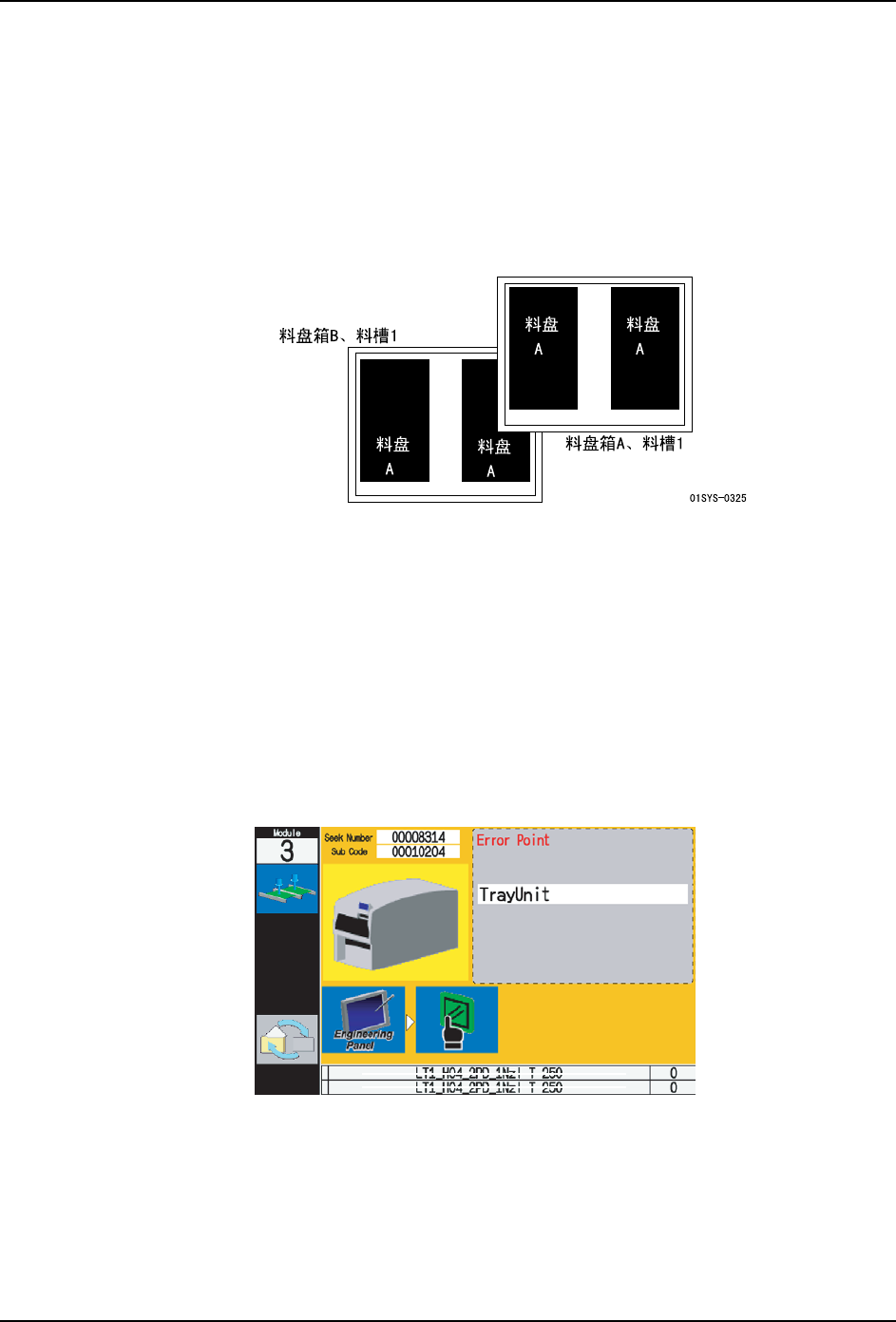

料盘配置 （料盘单元 -LT 时）
生产中，为了尽量减少尚未用完元件的发生，建议在副料槽 1 和副料槽 2 上配置相同元件的
料盘。
备注 )如果在 1 个托架上配置不同元件的料盘，当某一种元件发生料尽，托架就会移动到料
盘箱 B 的退避料槽，因此，另一个料盘出现尚未用完的元件。
关于运用料盘动态次料站补充功能时的异常
以下说明动态次料站补充功能运用时所发生的异常和对策。
存在无 RFID 的托架时候
向补充用料盘箱补充料盘后，机器就会进行托架的 RFID 检查。此时，如果检测出不明的托
架，就会显示异常向导。
a. 请在辅助软件中搜索Seek Number的错误。根据Sub code从所指定的料槽上取出托架。
b. 必要时，将别的托架安装在正确的料槽上。
c. 请关闭门，按下操作面板的 READY ON 按钮。
01SYS-0492
