SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 221
5.5 供料器的更换
5.5.1 供料器更换向导画面

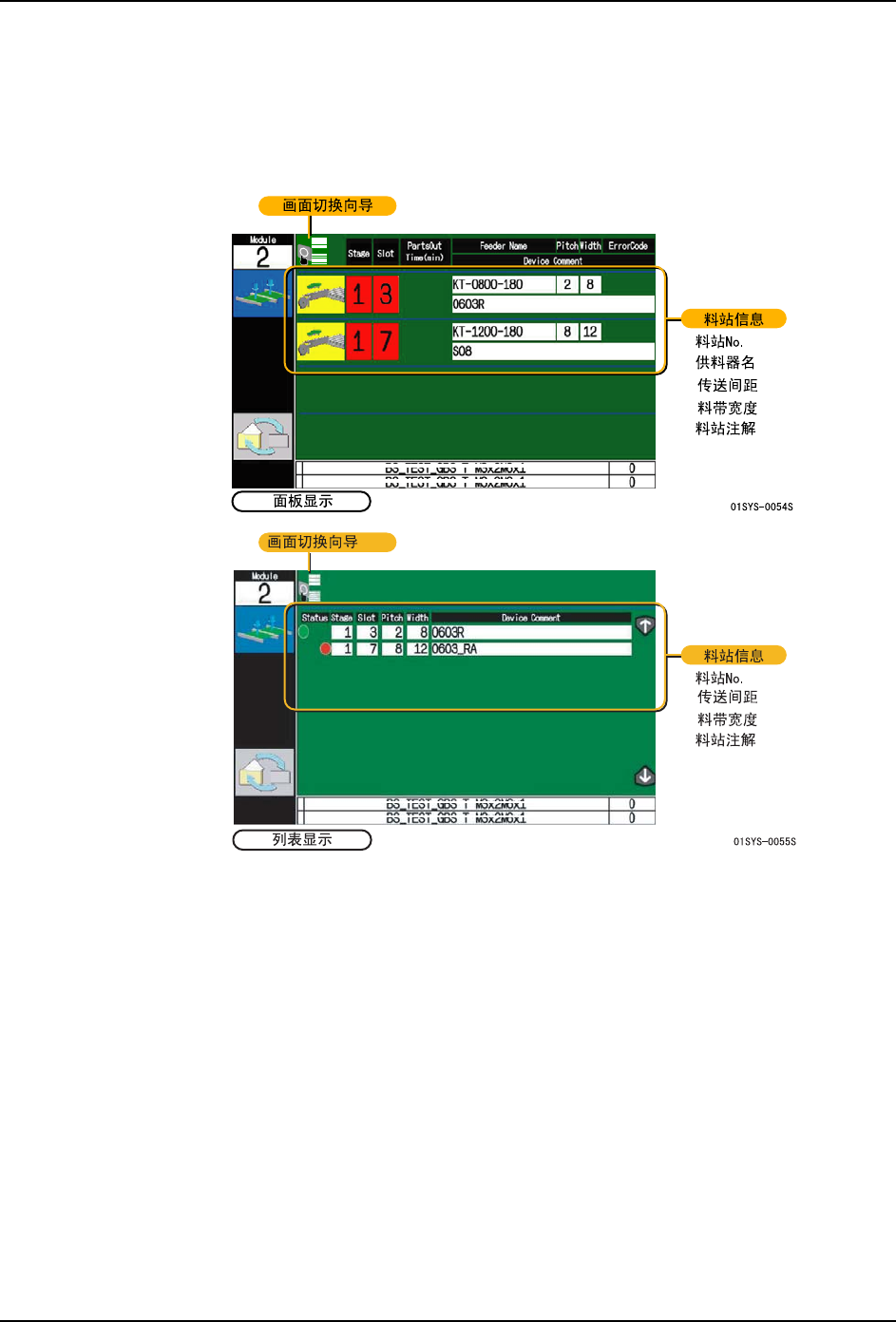

供料器更换向导画面存在 [ 面板显示 ] 和 [ 列表显示 ] 的 2 种类型。每按一下操作面板的 OK
按钮就会在 2 个画面之间进行切换。
在料槽信息中除了安装供料器时所需要的料槽 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序来显示。
·在次料站组内的供料器中没有处于能够生产状态的供料器。
·初始供料器比次供料器优先显示。
·相同条件下，料槽 No. 小的供料器比料槽 No. 大的供料器优先显示。
在 [ 列表显示 ] 画面上，能够知道安装更换供料器的位置。按上下键 （箭头键），画面就会
切换，能够参照全部供料器。
备注 )请根据作业向导画面的指示进行供料器更换操作。也可以在生产中进行供料器的更
换。另外，在这里虽然说明了料带供料器的卸下和安装方法，对于管装供料器的步骤也
同样如此。
5. 换线 SYS-NXTIIc-4.0S
222 NXT IIc 系统手册
5.5.2 供料器的卸下和安装
运用 Fujitrax Verifier 时，需要有供料器与料卷间的相关设置。详细内容请参照 Fujitrax
Verifier 用户手册。

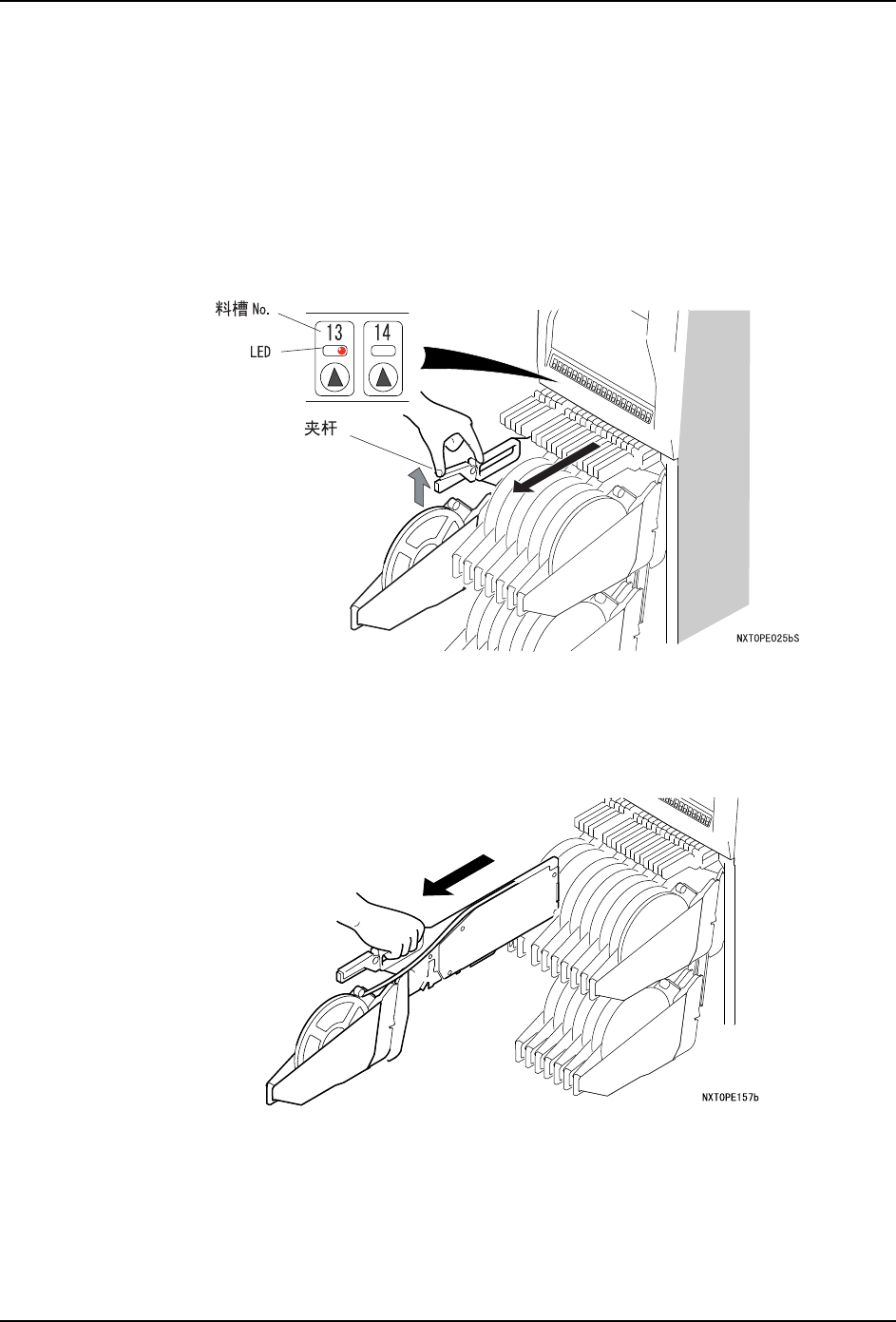

1. 如果安装在前面门上的 LED 亮灯 , 则说明该料槽 No. 需要更换或者检查。需要更换供料
器时如下图所示，请提起供料器的夹杆解除锁定，将供料器的电源设置为 OFF。
备注 )如果供料器元件的种类和安装位置是正确的而没有必要进行供料器更换时，请按下该
料槽的 SET 按钮，解除红色 LED 的亮灯。
2. 提起夹杆，将供料器朝身体侧水平拉出。
注意 )在卸下供料时，请一定要在提起夹杆后拉出供料器。不提起夹杆而直接用力卸下时，
就有可能引起接插件的接触不良或供料器内的电路板损坏。
3. 继续用力握住供料器的手柄朝身体侧拉出。
注意 )为了防止供料器落下，拉出时请用力握住手柄。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 223
4. 将安装了正确元件的供料器或预先安装有正确元件的新供料器的前端放在料盘托架的料
槽上。
5. 以这种状态水平地将供料器推入料站托架的料槽中。
注意
请将供料器底部的导轨准确地插入到料槽内。如果没有正确地安装，供料
器有可能与贴装工作头发生干涉。
