SYS-NXTIIc-4.0S 5. 换线 NXT IIc 系统手册 213 3. 显示 Job 切换画面。请通过箭头键选择 [Job 切换 ]，然后按下 OK 按钮。 4. 进 行 Job 切换 。
5. 换线 SYS-NXTIIc-4.0S
212 NXT IIc 系统手册
5.3 Job 的切换
进行 Job 的切换时，需要事先将预约 Job 传输给机器。关于 Job 的传输请参照 NXT 系列编程
手册。

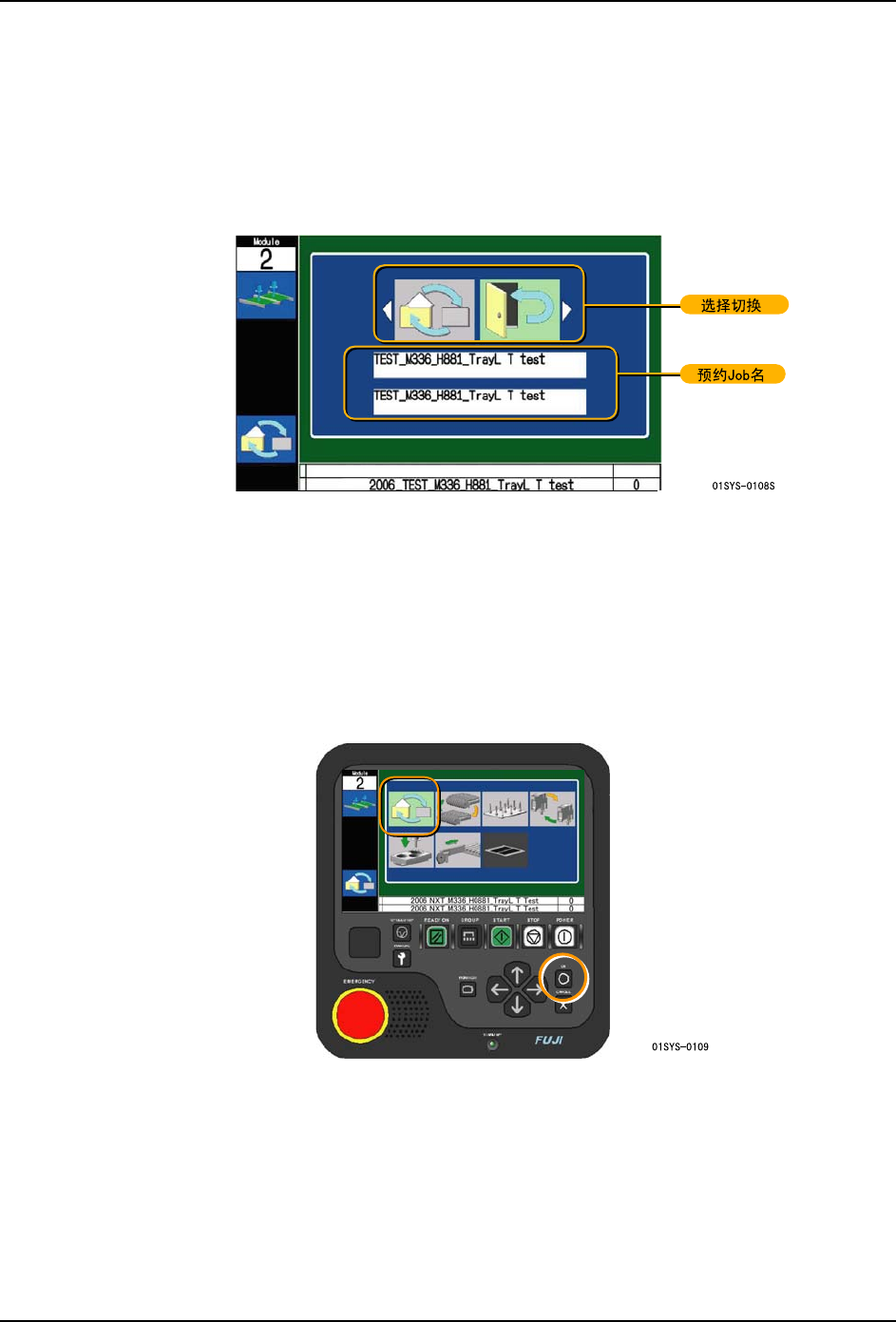

5.3.1 Job 切换画面
·通过操作面板的箭头键能够选择执行切换和取消。
·预约 Job 名的显示栏的上层显示通道 2 的 Job 名，下层显示通道 1 的 Job 名。
5.3.2 Job 的切换方法
1. 使操作画面上显示换线菜单向导。在 START 等待的状态下，请按下操作面板的 OK 按钮，
2. 请选择 Job 切换的菜单，按下 OK 按钮。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 213

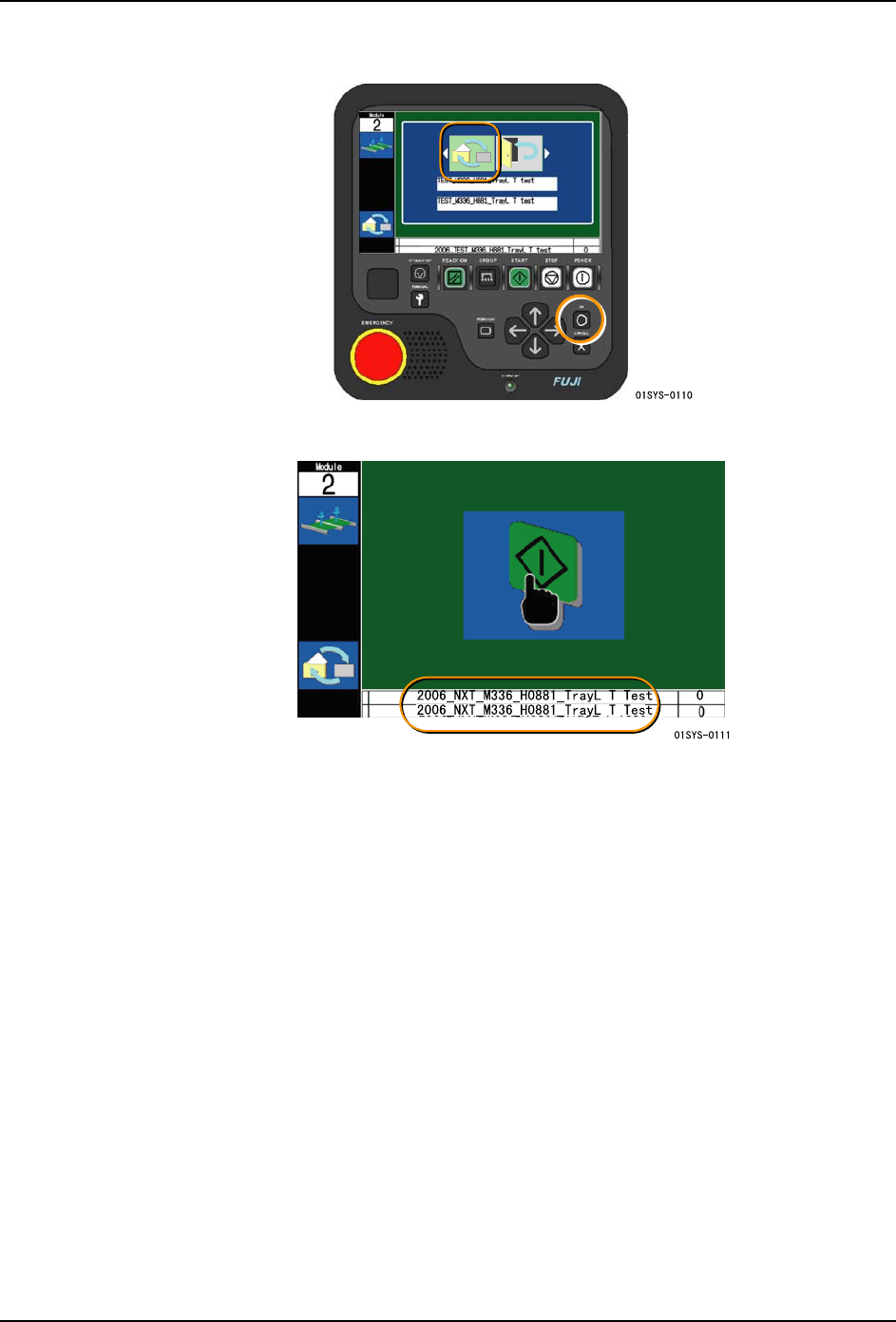

3. 显示 Job 切换画面。请通过箭头键选择 [Job 切换 ]，然后按下 OK 按钮。
4. 进行 Job 切换。
5. 换线 SYS-NXTIIc-4.0S
214 NXT IIc 系统手册

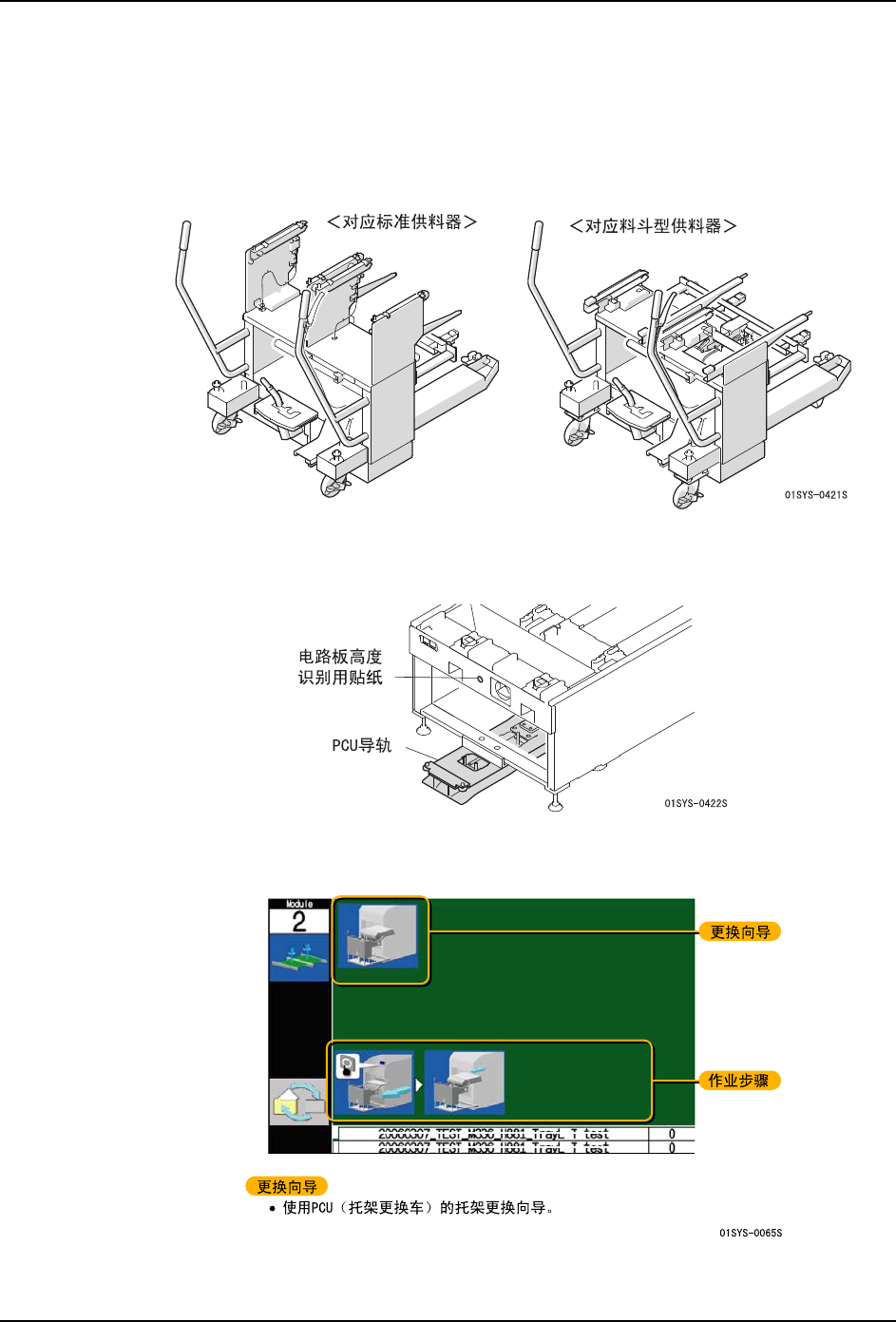

5.4 供料器的成批更换
进行供料器的一次性更换时，有必要更换料站托架。有备用的料站托架时，将在下工序生产
用的供料器预先安装在料站托架上，使用 PCU-2（供料托架更换车）可以将这个料站托架与
现在使用的料站托架进行切换。由此可以缩短换线时间。
备注 )料站的成批换线时，更换整个料站托架。需要专用的 PCU-2 （供料托架更换车）。
备注 )使用 PCU-2 时，请将 PCU 导轨安装到基座上。另外，粘贴电路板搬运高度识别同的贴
纸。详细内容请参照 NXT IIc 机械手册的 [8. 对应各种功能时的准备作业 ]-[ 使用 PCU-
2 时的准备 ]。
5.4.1 供料器成批更换向导画面
