4. 生产 SYS-NXTIIc-4.0S 52 NXT IIc 系统手册 4.6.2 供料器的更换 生产期间发生料尽时，就 会显示供料器更换向导画面。 供 料 器 更 换 向 导 画 面 有[面 板 显 示]和[列 表 显 示]的2种 类 型 。 2个 画 面 通 过 按 下 操 作 面 板的 OK 按钮进行切换。 在料槽信息中除了安装供料器时 所需要的料槽 NO.，还显示料站注解等。 在 [ 面板显示 ] 画面上，能够知道哪个供料器…
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 51
料带拼接的时间和卷取料带时的注意事项
料带拼接是在所使用的料带元件剩余不多时开始进行的作业。如果在元件还有很多的情况
下进行拼接，则会导致被卷取的料带将超过料卷直径。
在这种情况下将料卷安装到料卷托架上，除了料带与供料器会发生干涉，还会导致松弛的料
带发生扭曲等，成为送料不良的原因。
请注意，不要使卷取后的料带超过料卷的直径。
运用供料器自由配置功能时的注意事项
在运用供料器自由配置功能时的料尽预告画面上，显示被安装着的供料器的料槽和 Job 中所
指定的料槽。请对被安装在 [Position] 的料槽上的供料器进行料带拼接。
该画面上，发生了料尽预告的供料器是被安装在 [1-1-20-0] 上的供料器，在 Job 中则是指
[1-1-11-0] 上的供料器。
6<66
ܗӊ᭭ो
ܗӊ᭭ो
᭭ᏺ
᭭ᏺ
6<66
᭭ሑⱘ᭭ῑ
4. 生产 SYS-NXTIIc-4.0S
52 NXT IIc 系统手册
4.6.2 供料器的更换
生产期间发生料尽时，就会显示供料器更换向导画面。

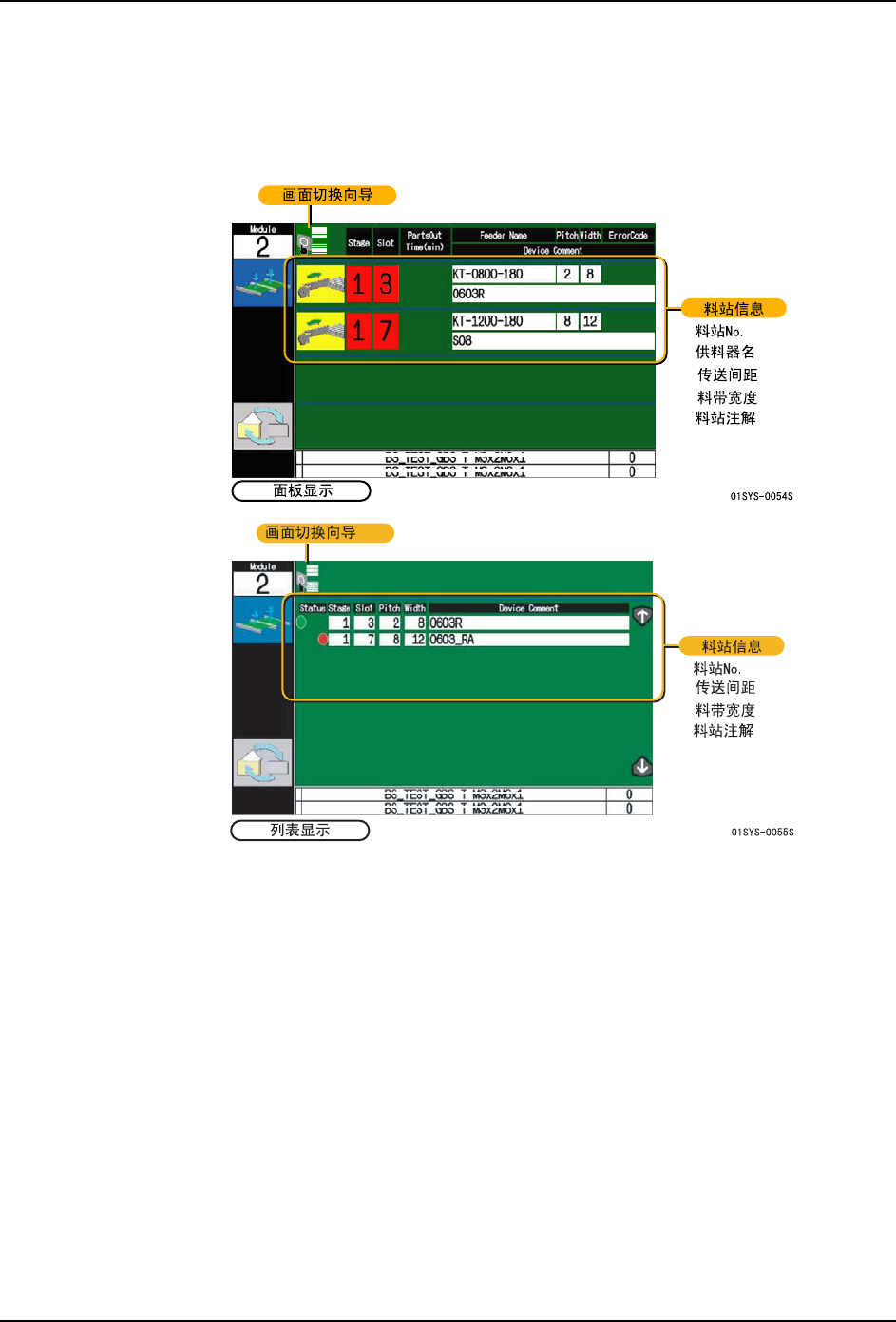

供料器更换向导画面有[面板显示]和[列表显示]的2种类型。2个画面通过按下操作面
板的 OK 按钮进行切换。
在料槽信息中除了安装供料器时所需要的料槽 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道哪个供料器需要更换。按照以下的优先顺序来显示。
在 [ 列表显示 ] 画面上，能够知道安装供料器的场所。按下上下键 （箭头键），画面就会切
换，能够参照全部的供料器。
备注 )请根据作业向导画面的指示进行供料器更换操作。也可以在生产期间进行供料器的更
换。另外，此处虽然说明了料带供料器的卸下和安装方法，对于管装供料器的步骤也同
样如此。
使用和不使用 Fujitrax Verifier 时的作业是不相同的。不使用 Fujitrax Verifier 时，请
在操作画面上确认料尽，然后更换供料器。
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 53
进行元件验证 （运用 Fujitrax Verifier 时）
1. 在机器的操作画面或 KIT Manager 状态画面、KIT Handy 的元件状态画面上确认料尽的预
告显示
2. 将同种类型元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 创建 ID，或者使用 KIT Manager 或 KIT Handy 执行快速验证。（将供
料器安装到料站上后，机器马上对安装在供料器上的元件进行判别）。
备注 )使用 AVL 数据时，如果要安装与初始元件不同元件号码的元件时，请务必创建 ID。

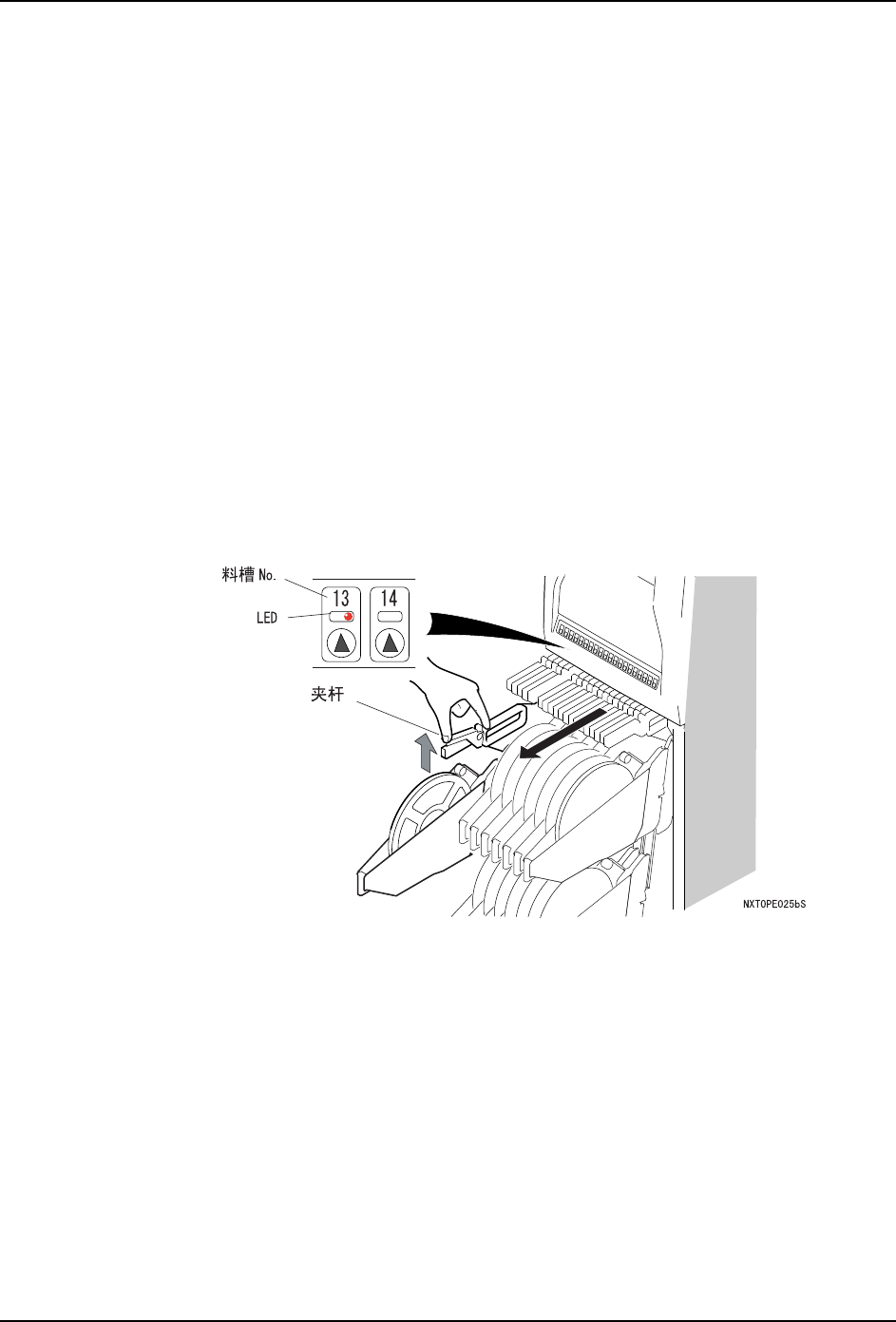

拆下供料器
1. 在机器的操作画面或 KIT Manager 状态画面、KIT Handy 的元件状态画面上确认料尽的警
告显示。
2. 如果前面门上的 LED 亮灯 , 则说明该料槽上的供料器需要更换或者检查。请确认红色的
LED，然后提起供料器的夹杆解除锁定，供料器的电源被关闭。
注意 )请不要拆下绿色或黄色的 LED 亮灯料槽的供料器，有可能与正在进行元件吸取动作的
吸嘴发生干涉和损坏。
3. 在提起夹杆的状态下，将供料器朝身体侧水平拉出。
注意 )请一定要在提起夹杆后才能够拉出供料器。没有提起夹杆而用力拉出供料器，有可能
造成插头的接触不良及供料器内部的电路板损坏。
