5. 换线 SYS-NXTIIc-4.0S
286 NXT IIc 系统手册

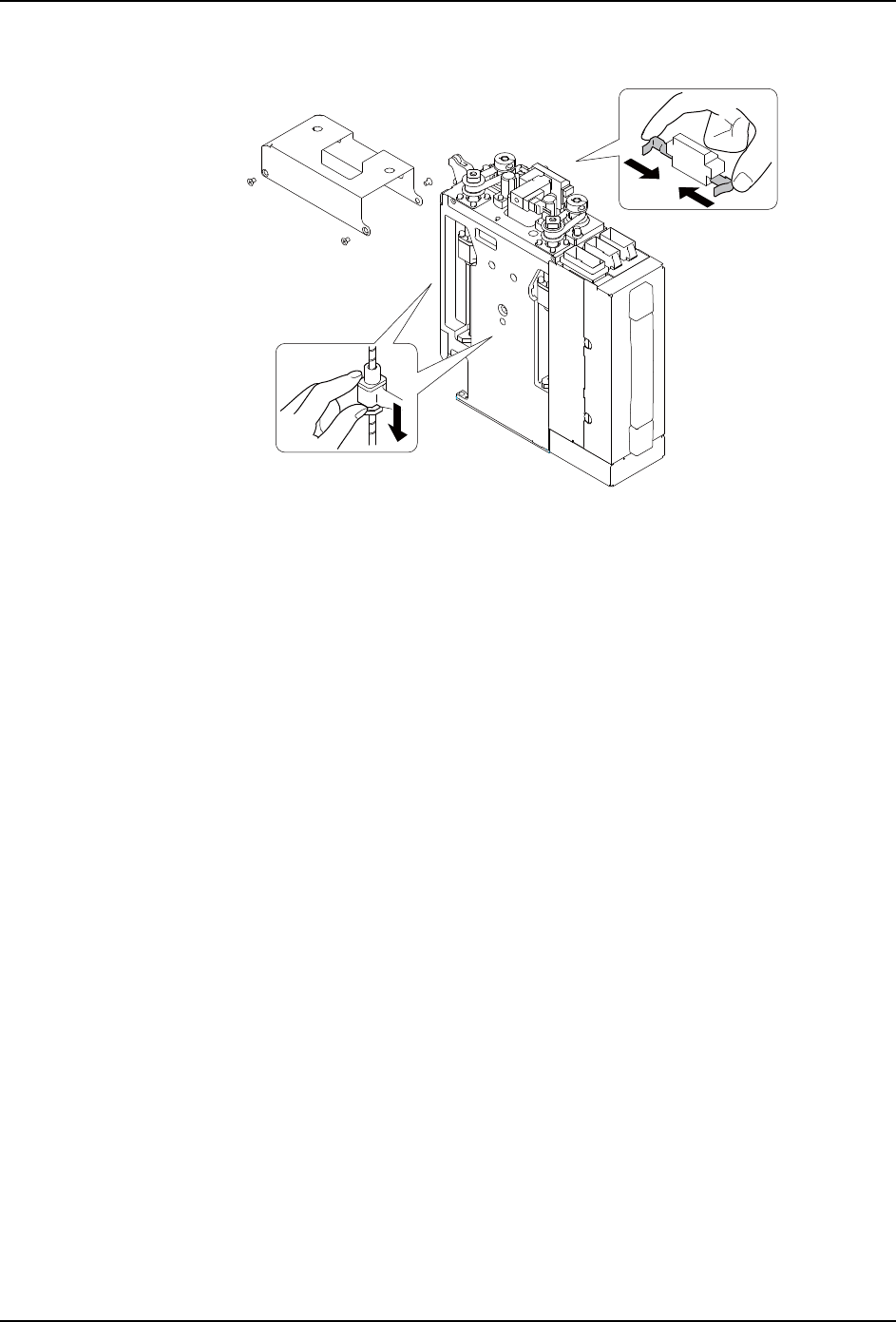

3. 请在下拉 2 个 Z 轴的同时确认挡板和 Z 轴的活动部件之间是否会发生碰撞。
a. 请拆除顶罩。
b. 请边按用于防止 Z 轴下滑的制动器两端，边用手指将 Z 轴的滚珠丝杆螺帽推至下端。
c. 请确认挡板与 Z 轴的活动部件是否会发生碰撞
01SYS-0943
0.69 Nm
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 287
5.11.6 在没有元件相机的情况下运用 V12 工作头的时候
在没有元件相机的模组中也能够使用 V12 工作头进行生产。此处说明在没有元件相机的情况
下运用 V12 工作头的必要事项。
关于模组相机固有值测定
想要从模组中拆下元件相机进行生产的时候，请预先进行模组相机固有值测定。
详细内容请参照 "7.13.3 关于模组相机固有值测定 "。
关于治具吸嘴

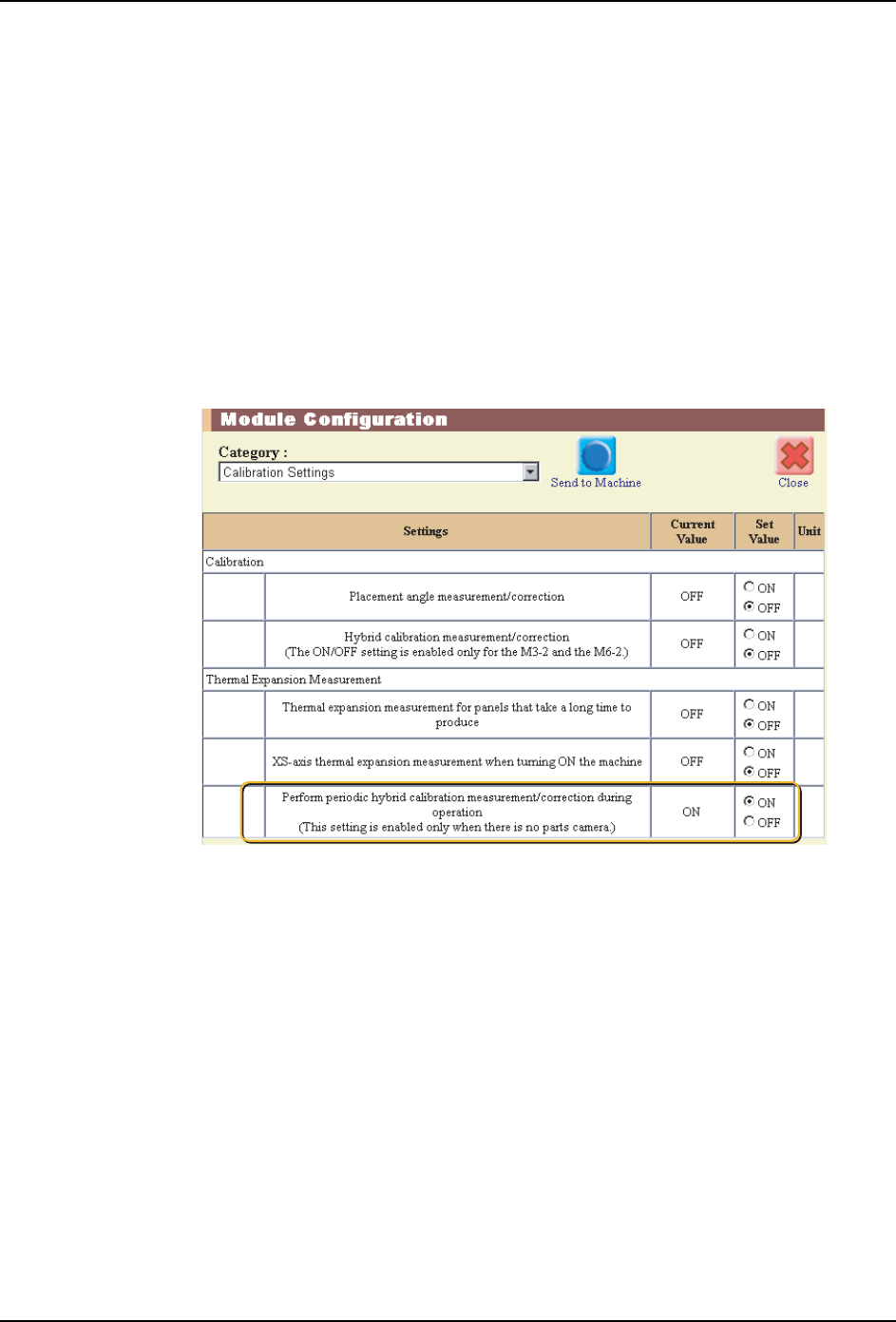

在 [Module Configuration] 中如果将定期混合校正测定和补正设定为了 [ON] 时，在自动运
转中进行测定和补正。
这时，在生产中需要 1 个混合校正用的治具吸嘴。在将治具吸嘴安装到吸嘴置放台后，请开
始生产。
01SYS-0416E
5. 换线 SYS-NXTIIc-4.0S
288 NXT IIc 系统手册
5.11.7 治具吸嘴的安装
首先，请准备与安装在机器上的工作头相对应的吸嘴置放台。接着，请准备与吸嘴头数相等
的治具吸嘴并按照以下的步骤安装治具吸嘴。
1. 请卸下安装在机器上的吸嘴置放台。

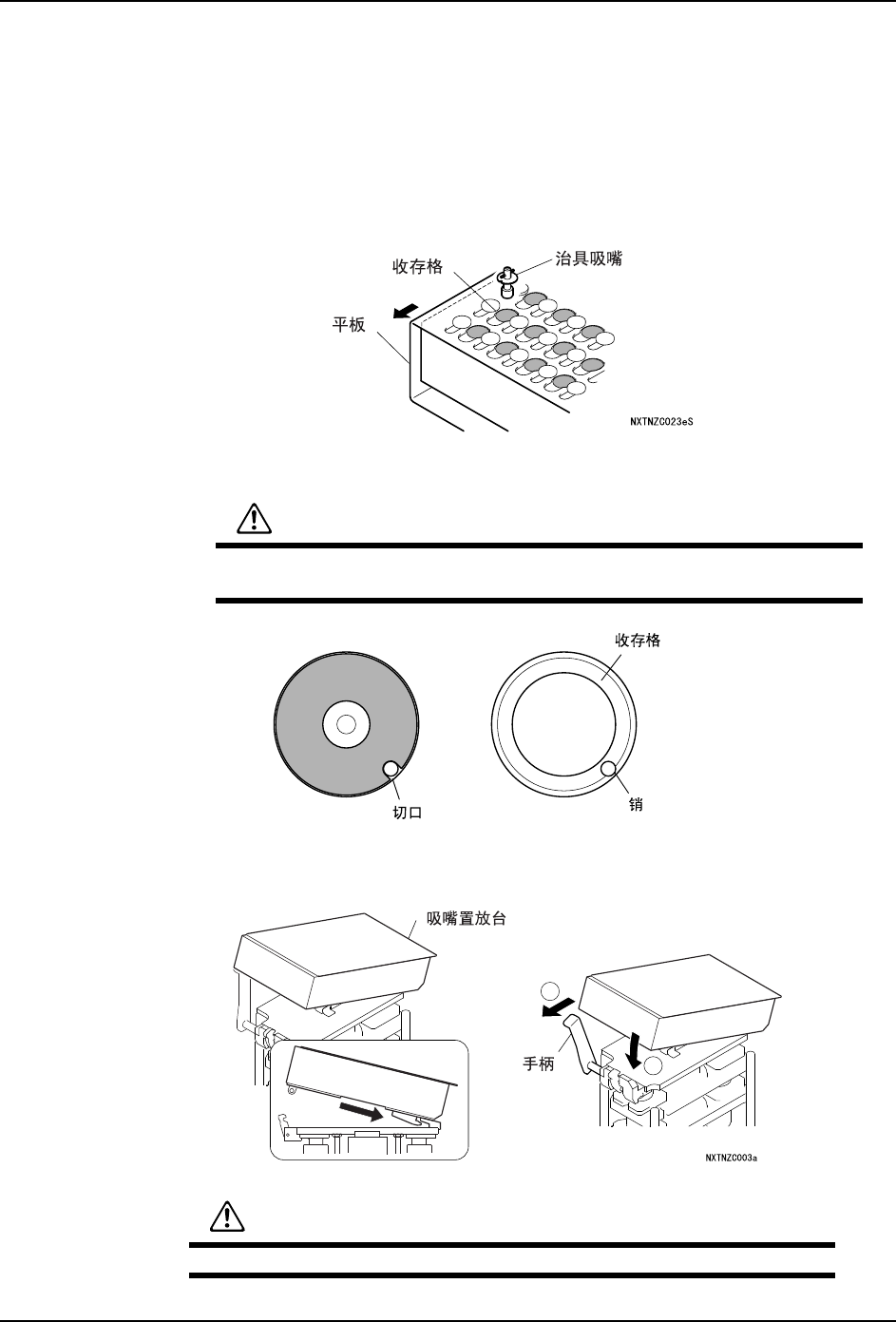

2. 移动所准备的吸嘴置放台的平板，将治具吸嘴安装到收存格内。可以安装在任意的收存
格内，请安装与吸嘴头数相等的治具吸嘴。
备注 )各种工作头的治具吸嘴各不相同。详细内容请参照 "5.10.3 吸嘴一览表 "。
3. 将吸嘴置放台安装到机器上。将手柄向模组的前方拔下，将吸嘴置放台后方的突起部挂
靠到吸嘴更换器上，向前方推压吸嘴置放台。
注意
请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分
的位置不重合，就会产生吸嘴更换错误的原因。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
