料盘动态次料站补充功能设定步骤
Job 的设定
1. 进行 Job 的编辑。
a. 请在生产料盘箱内设定全部的初始料站。
·转换顺序 A 时：在初始料站料盘的托架上配置次料站料盘。
·转换顺序B和C时：请在与初始料站料盘所不同的托架上配置次料站料盘。
b. 请选择 Machine Configuration 的 [Feeder Setup] 标签页，将生产用料盘箱的所有
料槽的 Status 设定为 [Fixed]。
c. 请选择 Machine Configuration 的 [Feeder Setup] 标签页，将补充用料盘箱的所有
料槽的 Status 设定为 [Reserved]。
d. 进行优化。
备注 )详细内容请参照 [NXT 系列编程手册 ]。
辅助软件的设定

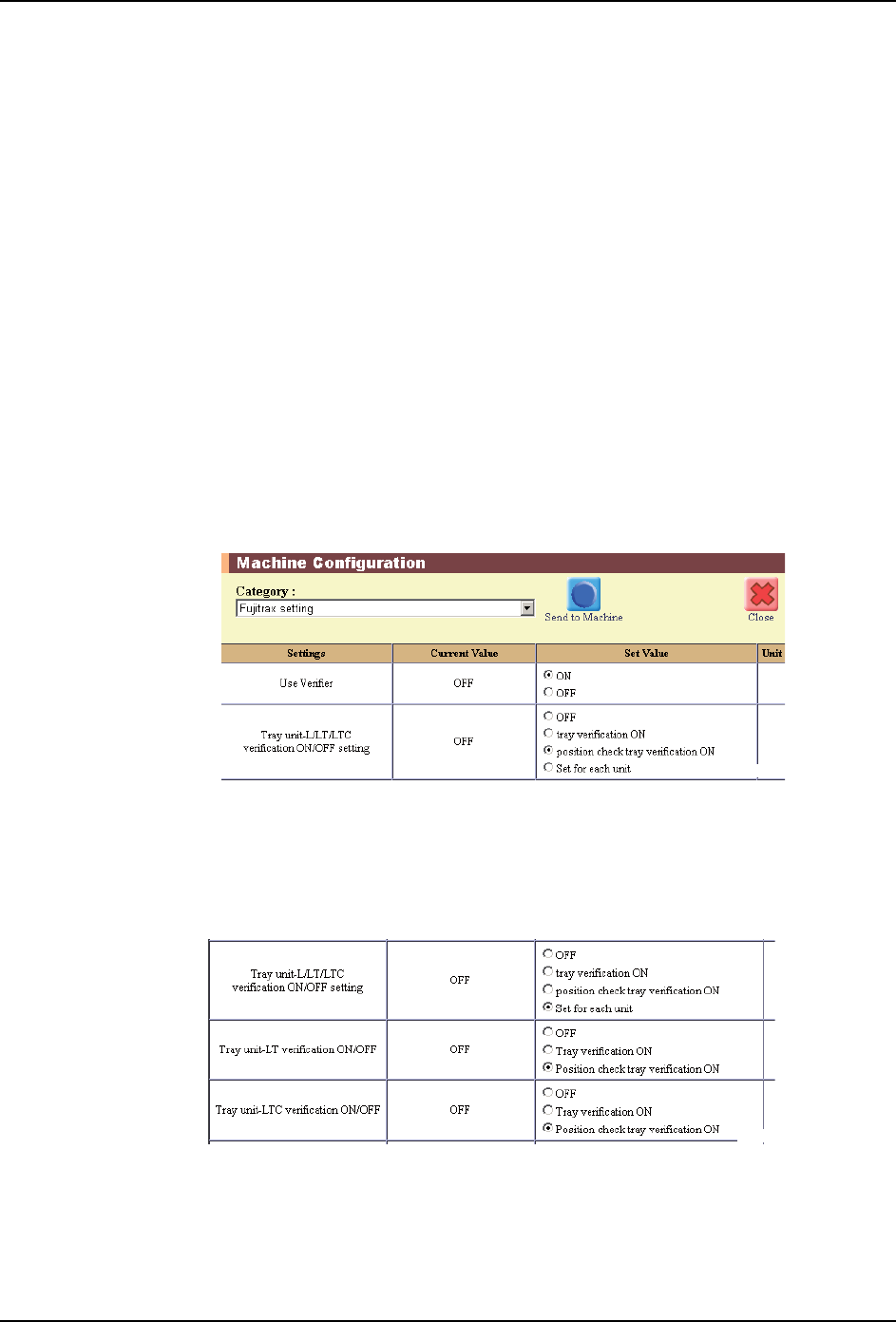

1. 请在 [Machine Configuration] 画面上进行 Fujitrax 设定。
·[Use Verifier]：ON
·[Tray unit-L/LT/LTC verification ON/OFF setting]：[position check tray
verification ON]
备注 )按照料盘单元的种类进行设定时，请进行以下的设定。
·[Tray unit-L/LT/LTC verification ON/OFF setting]：Set for each unit
·[Tray unit-LT verification ON/OFF]：[Position check tray verification
ON]
·[Tray unit-LTC verification ON/OFF]：[Position check tray verification
01SYS-0602E
01SYS-0603E
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 149
ON]
4. 生产 SYS-NXTIIc-4.0S
150 NXT IIc 系统手册

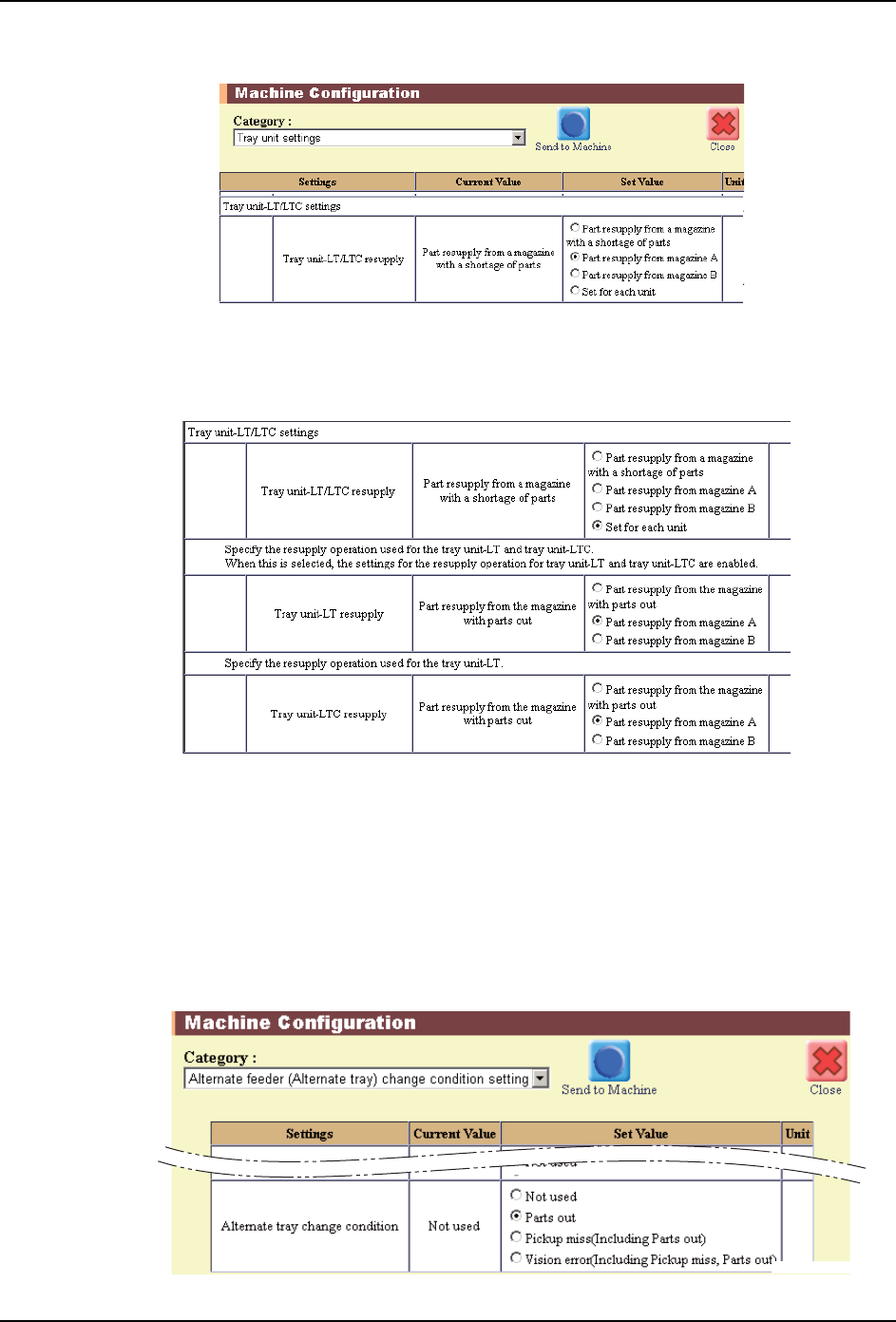

2. 请在 [Machine Configuration] 画面上进行料盘单元设定。
·[Tray unit-LT/LTC resupply]：[Part resupply from magazine A] 或者 [Part
resupply from magazine B]
备注 )按照料盘单元的种类进行设定时，请进行以下的设定。
·[Tray unit-LT/LTC resupply]：Set for each unit
·[Tray unit-LT resupply]：[Part resupply from magazine A] 或者 [Part
resupply from magazine B]
·[Tray unit-LTC resupply]：[Part resupply from magazine A] 或者 [Part
resupply from magazine B]
备注 )进行了补充动作的设定后，请将Job传输给机器。即使已经传输了，也请重新传输 Job。
3. 请在 [Machine Configuration] 画面上进行次料站转换条件设定。
