SYS-NXTIIc-4.0S 5. 换线 NXT IIc 系统手册 257 5.8 料盘的安装 （料盘单元 -M） 5.8.1 料盘安装向导画面
5. 换线 SYS-NXTIIc-4.0S
256 NXT IIc 系统手册
5.7.5 运用料盘动态次料站补充时的料盘安装向导
运用料盘动态次料站补充时，如果没有在生产用料盘箱内安装料盘而按下了 START 按钮，就
会显示以下的安装向导。
请根据向导安装料盘。安装方法请参照 "5.7.2 料盘的安装步骤 （Verify ON 时）"。
另外，在补充用料盘箱内如果没有安装次料站料盘时，请同时安装。
5.7.6 料盘插入时的注意事项
·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -LTC
时，请注意方向。
·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出
料盘高度的元件等。
·请不要将料盘托架斜着插入料盘单元 -LTC。
·开闭料盘单元 -LTC 的上面门和下面门时，请不要有冲击。元件有可能移位或从料
盘中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不
要强行打开。
01SYS-0505J
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 257
5.8 料盘的安装 （料盘单元 -M）
5.8.1 料盘安装向导画面
5. 换线 SYS-NXTIIc-4.0S
258 NXT IIc 系统手册
5.8.2 料盘安装步骤 （Verify ON 时）

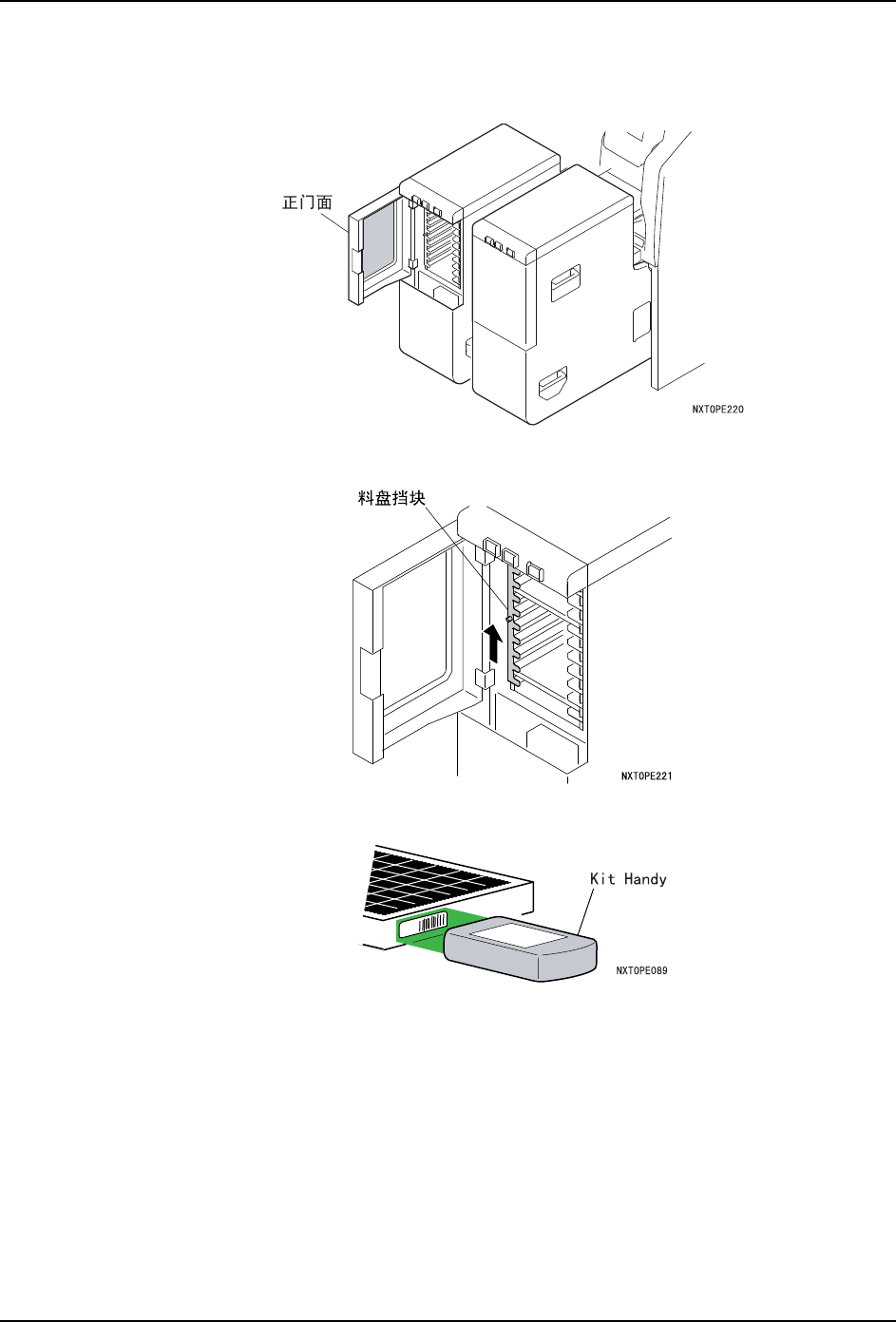

1. 打开料盘单元 -M 的正面门。
2. 请提起料盘挡块。
3. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。
备注 )
1.关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [5. 料盘元件的验
证]。
2.
通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸
取开始点。详细内容请参照 "4.9.3 指定料盘元件的吸取开始点 "。
