SYS-NXTIIc-4.0S 4. 生产 NXT IIc 系统手册 57 4.6.3 供料器的更换 （料盘单元 -LT/LTC） 使用安装在料盘单元 -LT/LTC 中的供料器供应元件的时候， 如果生产中发生料尽时， 就会显 示供料器更换向导画面。 供料器的安装方法与安装到料站平台时的方法相同 。请将供料器正确地插入到料盘单元 - LT/LTC 的供料器料槽内。 连接了料盘单元 -LT/LTC 的模组的向导画面 在连接着料盘单元 -L…
4. 生产 SYS-NXTIIc-4.0S
56 NXT IIc 系统手册
5. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每隔 1 个供料器将供料器的料卷托架向下
伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽均可。
6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装类型以及间距正
确的供料器被安装后，LED 变为绿色。
备注 )如果使用了 Fujitrax Verifier，则不需要该操作。
安装供料器后，当按下正门的安装按钮时，就会在向导画面上显示安装结束的料槽信息。再
次按下后，安装信息的显示就会消失。
14 15 16
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 57
4.6.3 供料器的更换 （料盘单元 -LT/LTC）
使用安装在料盘单元 -LT/LTC 中的供料器供应元件的时候，如果生产中发生料尽时，就会显
示供料器更换向导画面。
供料器的安装方法与安装到料站平台时的方法相同。请将供料器正确地插入到料盘单元 -
LT/LTC 的供料器料槽内。

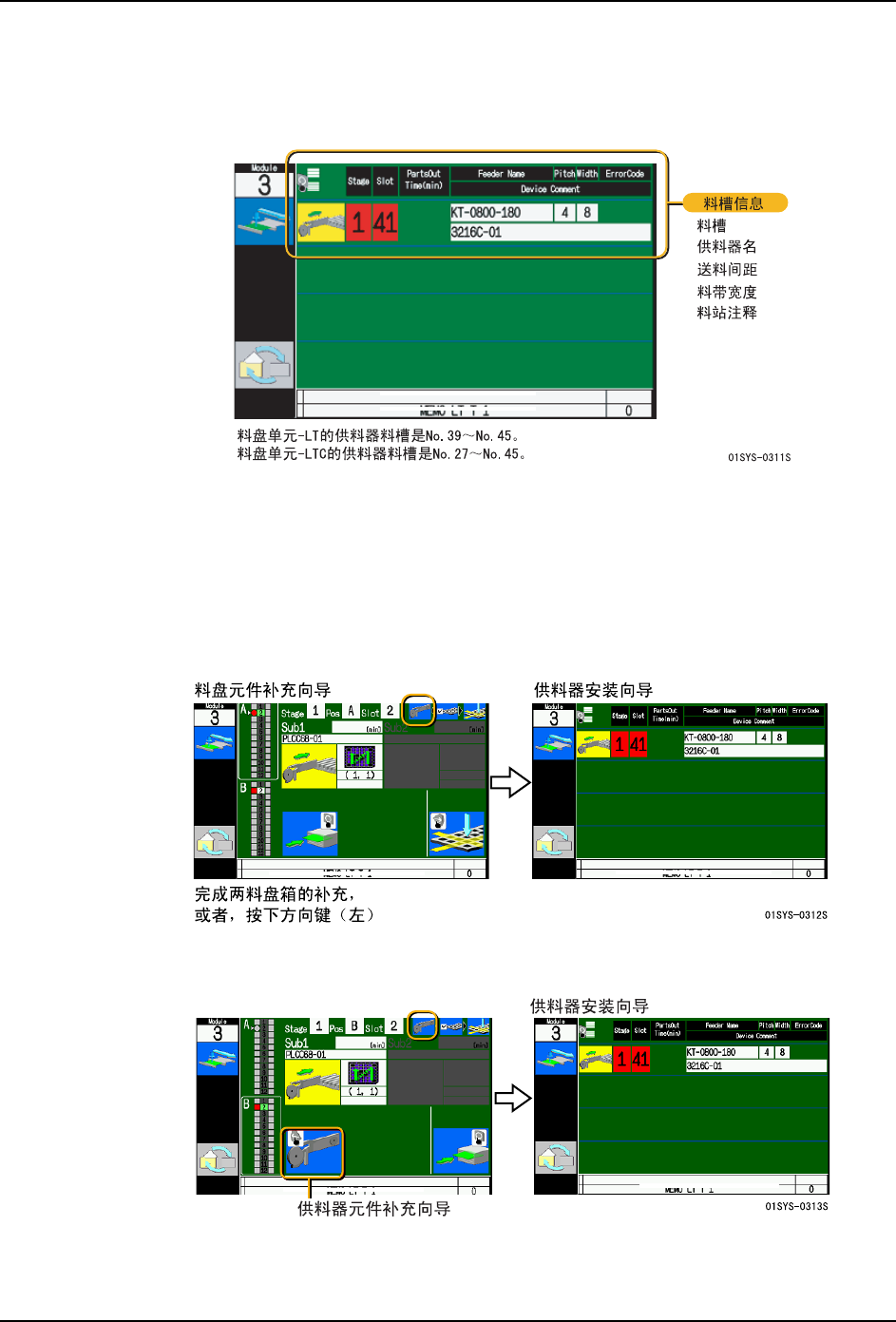

连接了料盘单元 -LT/LTC 的模组的向导画面
在连接着料盘单元 -LT/LTC 的模组中，当料盘元件和供料器元件都发生料尽时，料盘元件补
充向导被优先显示。这时，完成料盘元件的补充，或者按下操作面板的箭头键（左），切换
到供料器更换向导。
当上下任意一个料盘箱完成补充，变得能够生产时，就会显示供料器元件补充的示意图。这
时，请按下操作面板的箭头键 （左），切换到供料器安装向导画面。
No.
4. 生产 SYS-NXTIIc-4.0S
58 NXT IIc 系统手册
4.6.4 运用动态次料站功能时的供料器更换
使用动态次料站 （Dynamic alternate feeder）后，如果生产中的供料器出现料尽，吸取
点就会转换到安装在别的料槽上的替代供料器，使生产能够继续进行。
备注 )使用动态次料站时，需要 Fujitrax verifier。
使用动态次料站时存在 2 种模式。模式的设定在 Fujitrax 中进行。
更换供料器
1. 在机器的操作画面或 KIT Manager 状态画面、KIT Handy 的元件状态列表中确认料尽的预
告显示。
2. 将同种类型元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 或 KIT Handy 执行验证。（将供料器安装到料站上后，机器马上对安装
在供料器上的元件进行判别）。
备注 )如果要安装与初始元件不同元件号码的元件时，请创建另外的 ID。
4. 请将验证完毕的次供料器安装到空料槽上。
5. 请确认安装完毕的料槽的绿色 LED 亮灯。此意味着次料站已经 Set OK。
6. 当生产中的供料器 （初始供料器）发生料尽时，因为吸取点会转换到次供料器，所以请
卸下初始供料器。此时，次供料器侧的料槽的红色 LED 亮灯，变成 RemovableFeeder。
备注 )如果安装了多个次供料器时，全部变成 RemovableFeeder。
注意 )在卸下供料器时，请一定要在提起夹杆后拉出供料器。没有提起夹杆而用力拉出供料
器，有可能造成插头的接触不良及供料器内部的电路板损坏。
从这里开始，根据动态次供料器的模式设定，操作步骤会不相同。
Setting Description
Look For Removable 生产中的初始供料器处于料尽预告等的警告状态
或者不能吸取元件的状态时，是一种能够使用次
供料器的模式。
Keep Alt Feeder 与生产中的初始供料器的状态无关，是一种能够
使用次供料器的模式。
