SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 187
开始测定
在安装了治具吸嘴后，请按下操作面板的 START 按钮。混合校正被开始，贴装位置的测定被
执行。
备注 )使用 H04, H04S(F), H08(M), H12HS(Q), V12 工作头时，请确认所有的机械阀处在上
升端。
备注 )使用搭载了 H08(M)、H12S、H12HS(Q)、V12 工作头的模组时，不能使用玻璃治具。请
仅在治具台上安装芯片治具元件。
在测定后将安装在吸嘴置放台上的治具吸嘴更换为生产用吸嘴。
0(&6
ᴎẄ䯔
6<66
㢃⠛⊏ܗӊ
⦏⩗⊏ܗӊ
4. 生产 SYS-NXTIIc-4.0S
188 NXT IIc 系统手册

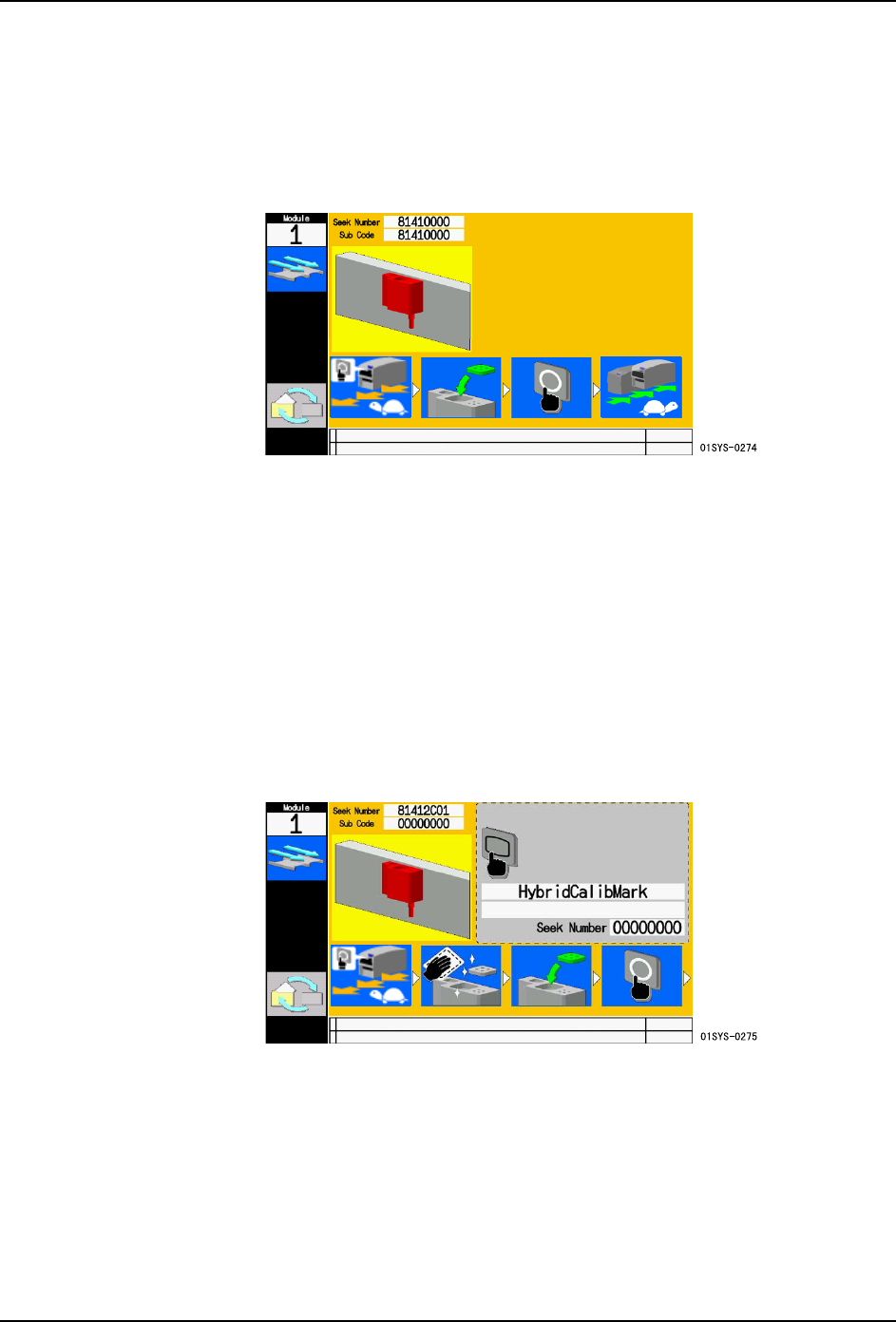

关于测定中的异常
以下说明混合校正中所发生的异常及其对策。
治具台上没有安装治具元件的时候
开始测定后，定位相机就会确认治具元件的有无。这时，当无法检测出没有治具元件的时
候，就会显示以下的异常向导。
a. 请按下操作面板的 OK 按钮，然后拉出模组。
b. 将治具元件安装到治具台上。
备注 )如果治具元件已被吸嘴吸取，请用手取下然后重新安装。安装时，请注意不要使治具
元件落下或遗失。
c. 请按下操作面板的 OK 按钮，然后插入模组。
d. 按下 START 按钮后，机器就会重新开始混合校正。
发生了治具台的定位点的影像处理异常的时候
机器对治具台或治具元件进行影像处理，并进行贴装位置的测定和贴装状态的确认。如果无
法正确地影像处理时，显示以下的异常向导。
a. 请按下操作面板的 OK 按钮，然后拉出模组。
b. 如果治具台或治具元件的定位点上有污垢，请用干净的布擦去。清扫后，将治具元件
安装到治具台上。
备注 )安装时，请注意不要使治具元件落下或遗失。
c. 请按下操作面板的 OK 按钮，然后插入模组。
d. 按下 START 按钮后，机器就会重新开始混合校正。
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 189

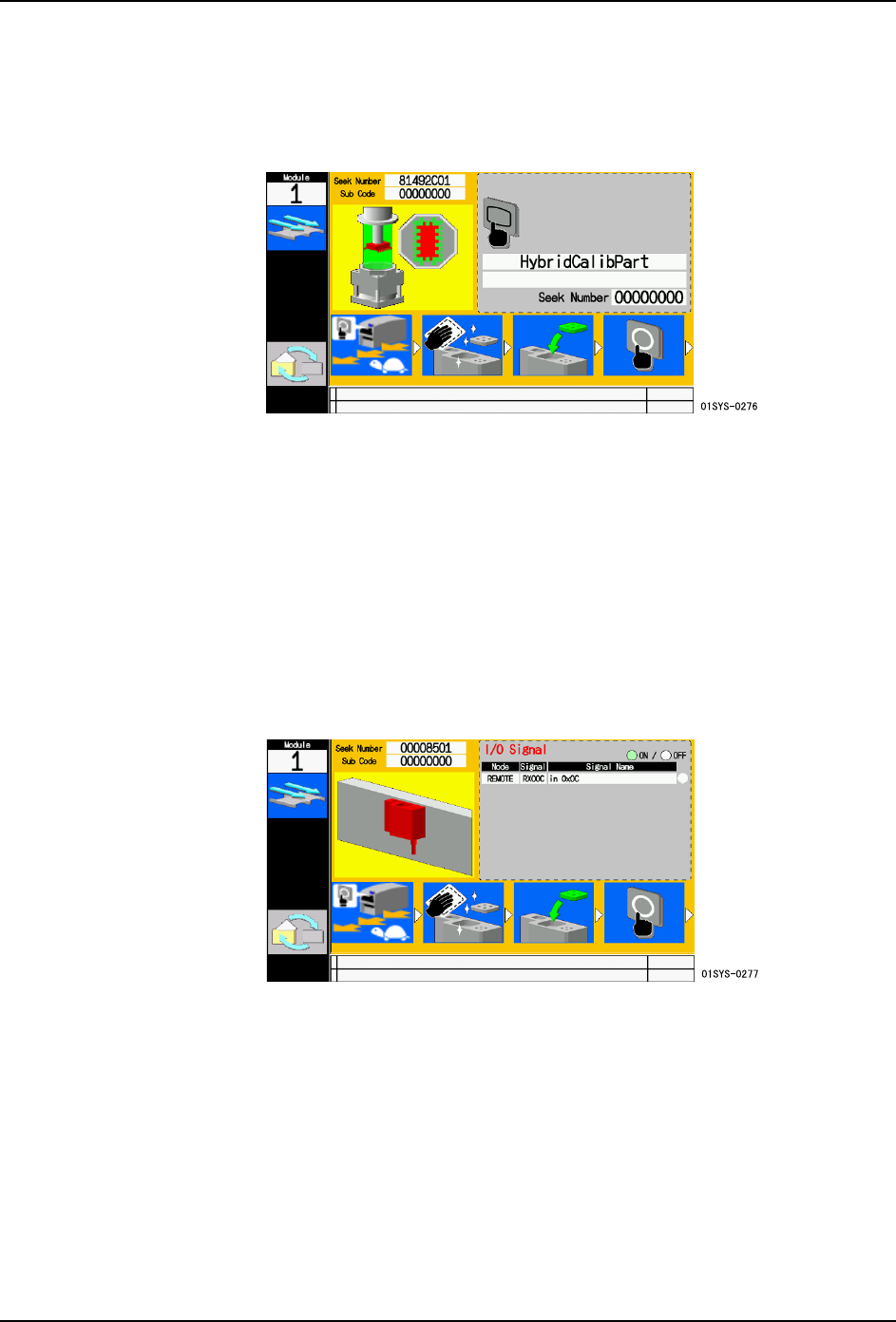

发生了治具台的定位点的影像处理异常的时候
机器对吸取中的治具元件的状态进行影像处理然后进行补正。如果无法正确地影像处理时，
显示以下的异常向导。
备注 )按下操作面板的 MONITOR 按钮后，在操作画面上就能够确认拍摄中的影像。
a. 请按下操作面板的 OK 按钮，然后拉出模组。
b. 请用干净的布擦去治具元件的污垢。清扫后，将治具元件安装到治具台上。
备注 )安装时，请注意不要使治具元件落下或遗失。
c. 请按下操作面板的 OK 按钮，然后插入模组。
d. 按下 START 按钮后，机器就会重新开始混合校正。
发生了治具台的真空异常的时候
治具元件是通过治具台的真空被固定在治具台上。因某种原因发生负压异常时，就会显示以
下的异常向导。
a. 请按下操作面板的 OK 按钮，然后拉出模组。
b. 如果治具台或治具元件的定位点上有污垢，请用干净的布擦去。如果治具台上附着了
异物，请擦去。清扫后，将治具元件安装到治具台上。
备注 )安装时，请注意不要使治具元件落下或遗失。
c. 请按下操作面板的 OK 按钮，然后插入模组。
d. 按下 START 按钮后，机器就会重新开始混合校正。
