NXT-IIc 系统手册.pdf - 第334页
6. 手动模式指令 SYS-NXTIIc-4.0S 316 NXT IIc 系统手册 备注 )在执行指令的这段时间， 显示机器动作中的示意图。 当完成指令后，就会 返回到工作 头调整指令的菜单画面。 6.7.7 IH 校正 该指令主要用于安装了 IH 控制器的模组。通过该指令可以测定 IH 相机的镜头畸变状况。 关于操作方法，请参考 「IH1 使用说明书」 。 6.7.8 取出芯片治具元件 （用于混合校正） 该指令主要用于从治具台上的存…
SYS-NXTIIc-4.0S 6. 手动模式指令
NXT IIc 系统手册 315
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
头调整指令的菜单画面。

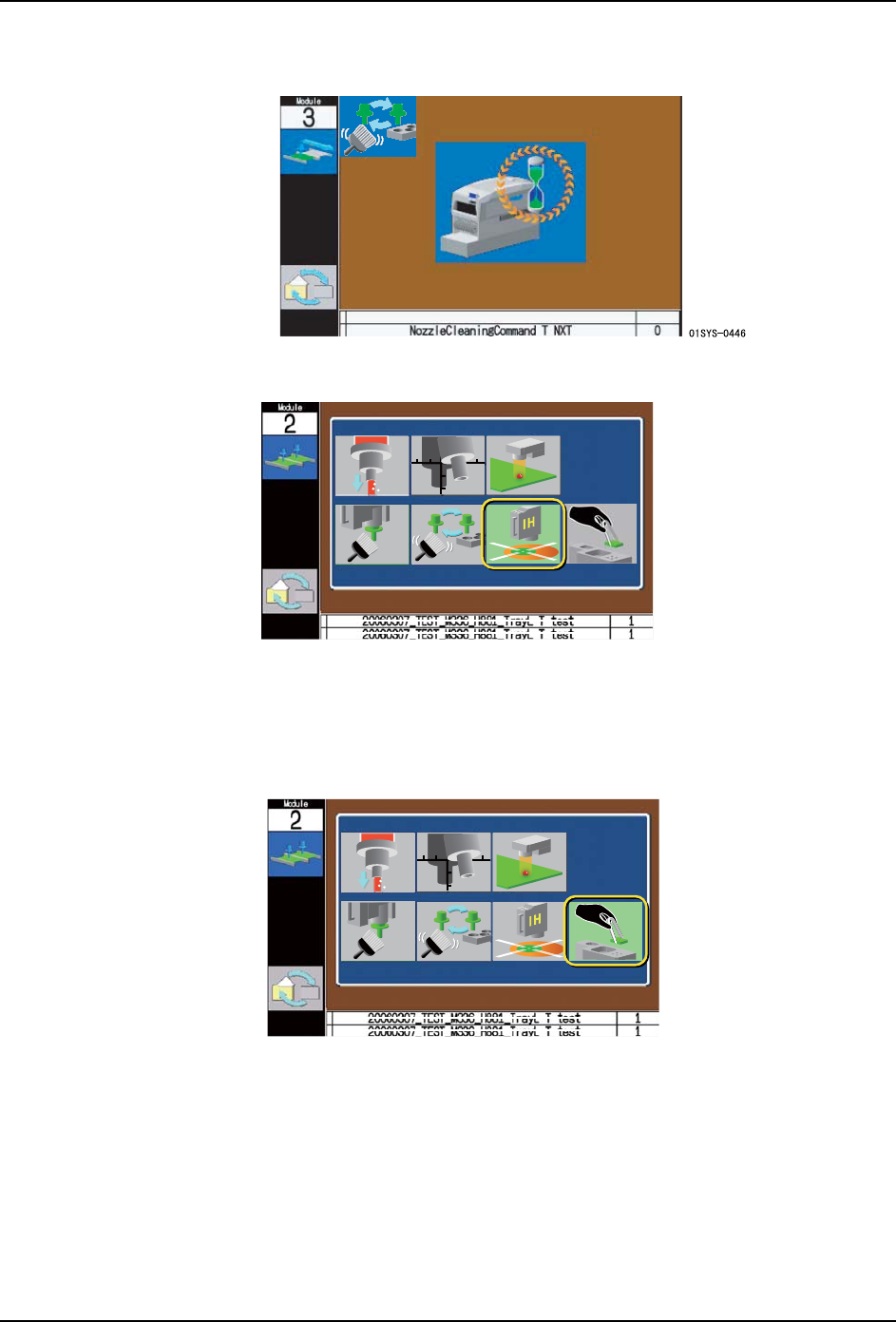

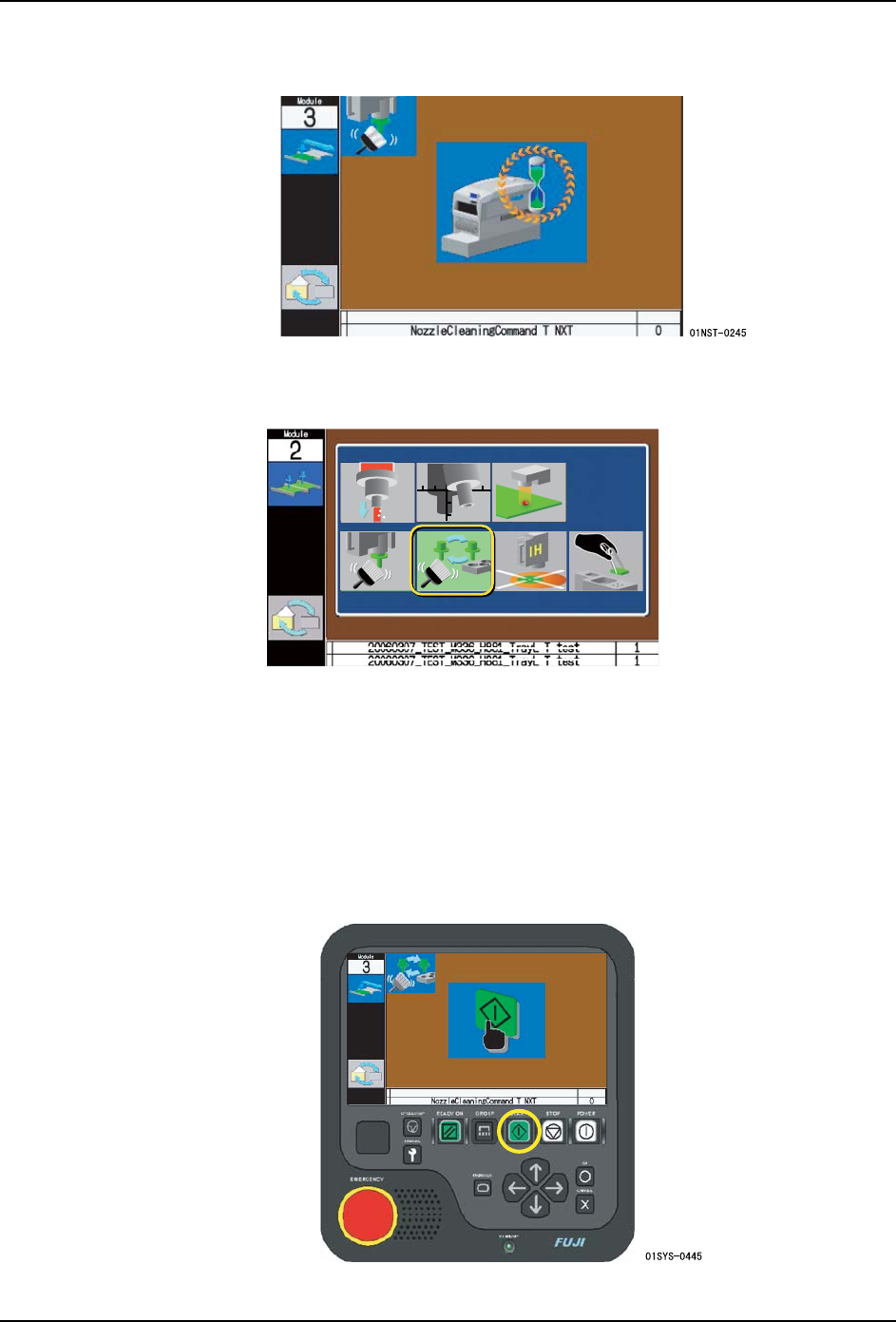

6.7.6 清扫全部吸嘴
该指令使用在安装了供料器型清扫刷单元或吸嘴置放台型清扫刷单元的模组上。执行该指
令后，清扫被安装在工作头上的吸嘴和热补正定位点。
详细的操作方法请参照供料器型清扫刷单元使用说明书。
操作步骤
1. 请按下箭头键，选择工作头吸嘴清扫示意图，按下 OK 按钮。
2. 请按下 START 按钮，开始清扫。
01SYS-0216a
6. 手动模式指令 SYS-NXTIIc-4.0S
316 NXT IIc 系统手册
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
头调整指令的菜单画面。
6.7.7 IH 校正
该指令主要用于安装了 IH 控制器的模组。通过该指令可以测定 IH 相机的镜头畸变状况。
关于操作方法，请参考 「IH1 使用说明书」。
6.7.8 取出芯片治具元件 （用于混合校正）
该指令主要用于从治具台上的存放格内取出芯片治具元件（用于混合校正）。在执行混合校
正作业之前请先清洁先前被取出的芯片治具元件。
不过，需要注意的是该指令不对应玻璃治具元件。
01SYS-0946
01SYS-0947
SYS-NXTIIc-4.0S 6. 手动模式指令
NXT IIc 系统手册 317

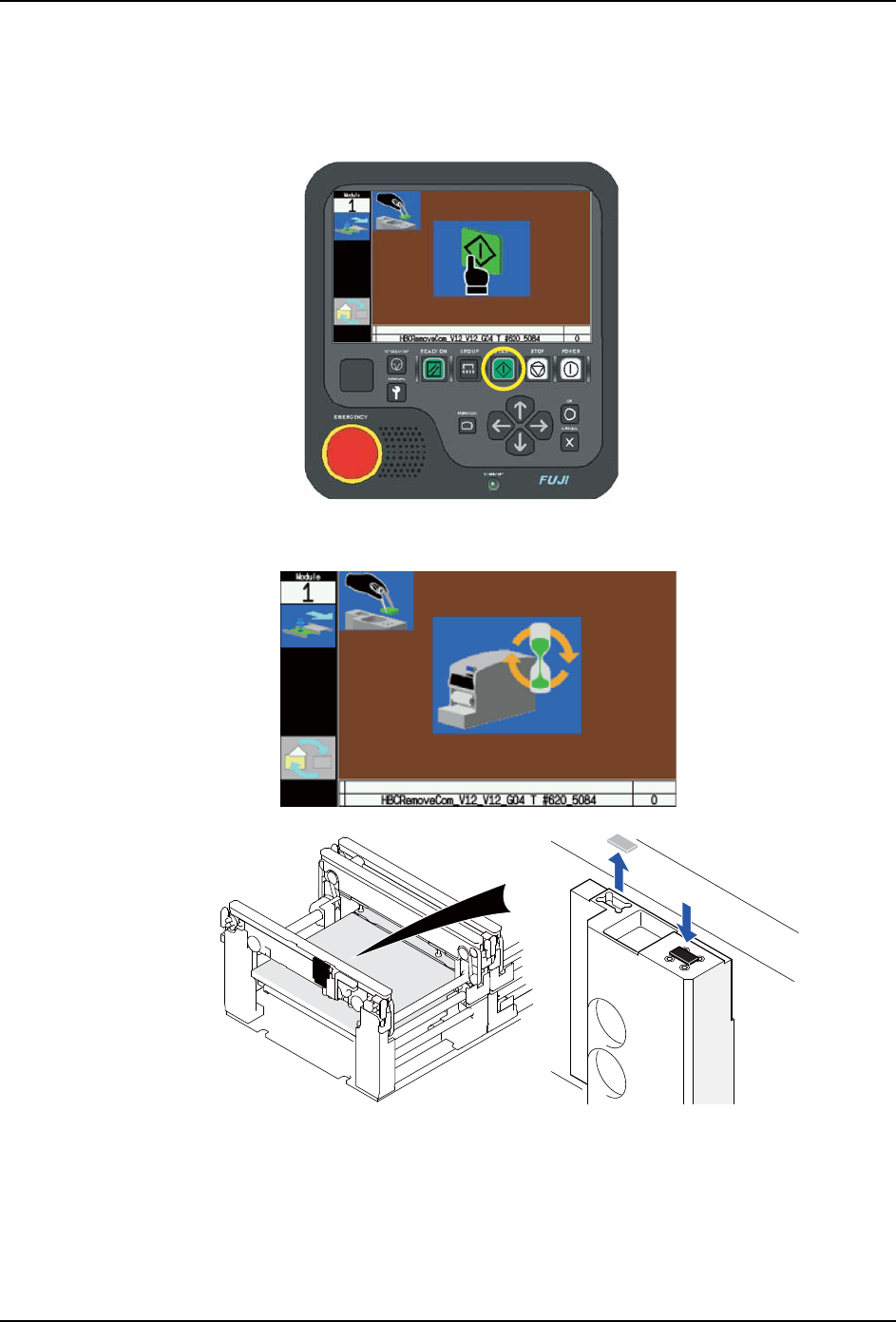

操作步骤
1. 请用箭头键选中 “ 取出芯片治具元件 （用于混合校正）” 小图标并按下 OK 按钮。
2. 请按下 START 按钮。按下 START 按钮之后，机器便开始执行取出芯片治具元件的动作。
备注 )在执行指令的过程中，表示机器正在工作的小图标会始终显示在画面上。芯片治具元
件就会被从治具台上的收存格移至贴装区。
01SYS-0948
01SYS-0949
01SYS-0950
