5. 换线 SYS-NXTIIc-4.0S 284 NXT IIc 系统手册 3. 在吸嘴更换器上请放置缓冲垫或气垫。 备注 )缓冲垫和气垫没有配置在机器中 。在装卸工作头的时 候，为了防止倾斜的工 作头与吸 嘴更换器直接接触， 请准备尺寸合适的缓冲垫。 另外， 完成工作头的装卸后， 请除去缓 冲垫。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 283
5.11.4 移动工作头的更换位置
使用 V12 工作头或 H08Q、H12SQ 工作头等带元件侧面识别功能的工作头，并且在搬运轨道宽
度 230 mm 以下装卸工作头时，工作头的一部分有可能与搬运轨道导轨发生干涉。
这时，在装卸工作头之前，请按照以下的步骤移动工作头的更换位置。
1. 请卸下吸嘴置放台。

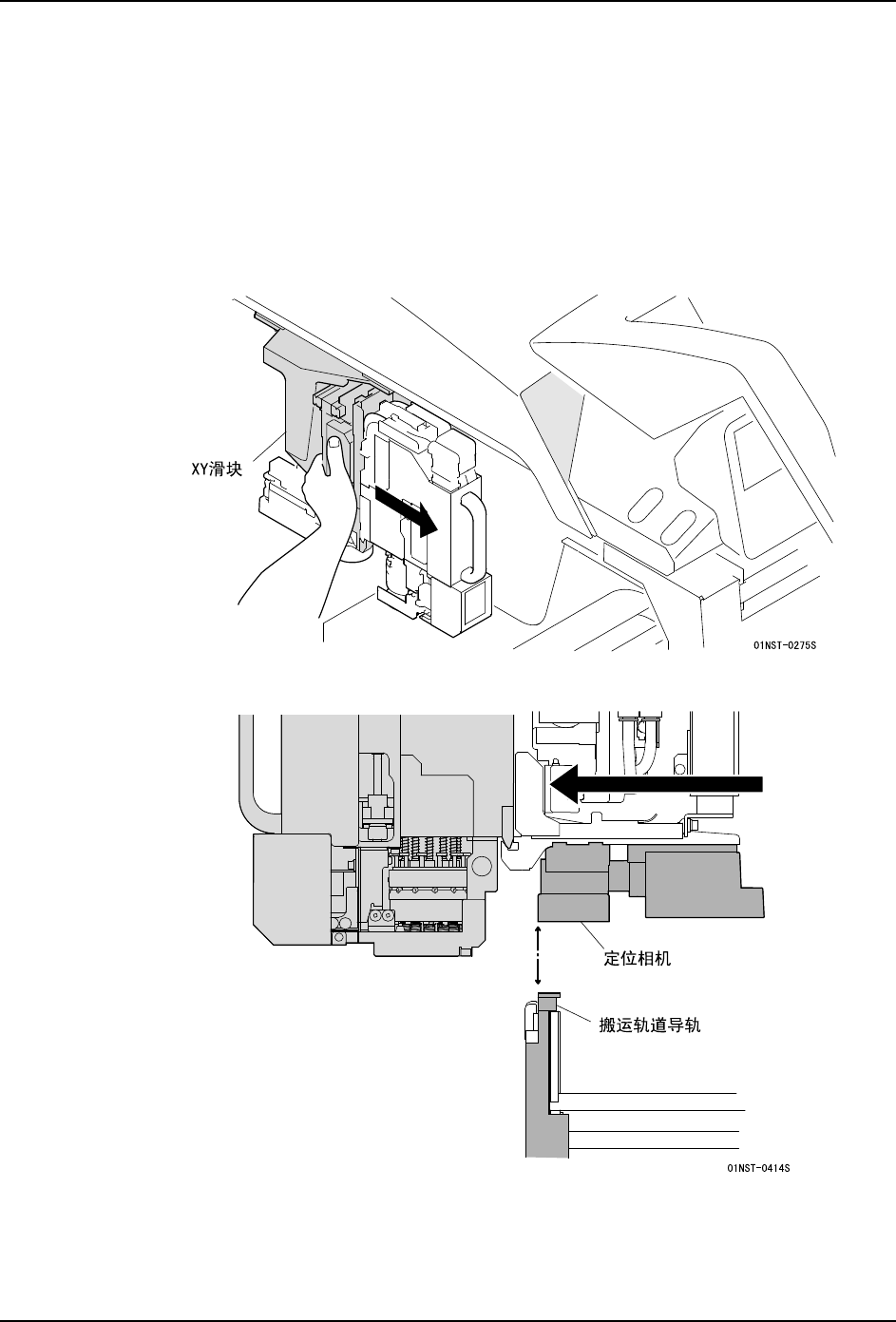

2. 请用手拉动 XY 滑块，使贴装工作头移动到吸嘴更换器的上方。
注意 )请不要握住工作头或工作头的手柄拉动工作头。
备注 )定位相机的一端与搬运轨道导轨的一端对齐的位置作为贴装工作头移动的参考。
5. 换线 SYS-NXTIIc-4.0S
284 NXT IIc 系统手册

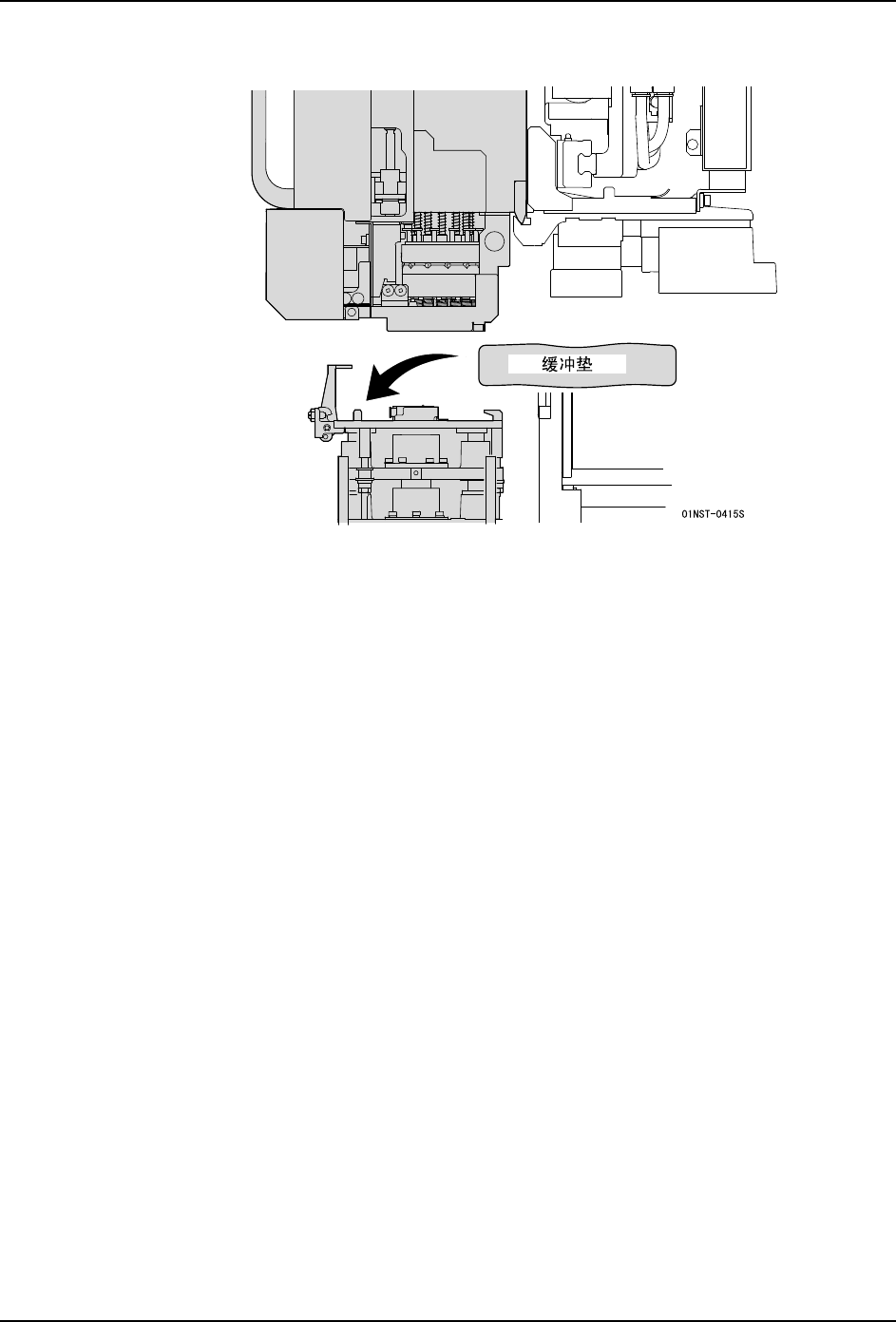

3. 在吸嘴更换器上请放置缓冲垫或气垫。
备注 )缓冲垫和气垫没有配置在机器中。在装卸工作头的时候，为了防止倾斜的工作头与吸
嘴更换器直接接触，请准备尺寸合适的缓冲垫。另外，完成工作头的装卸后，请除去缓
冲垫。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 285

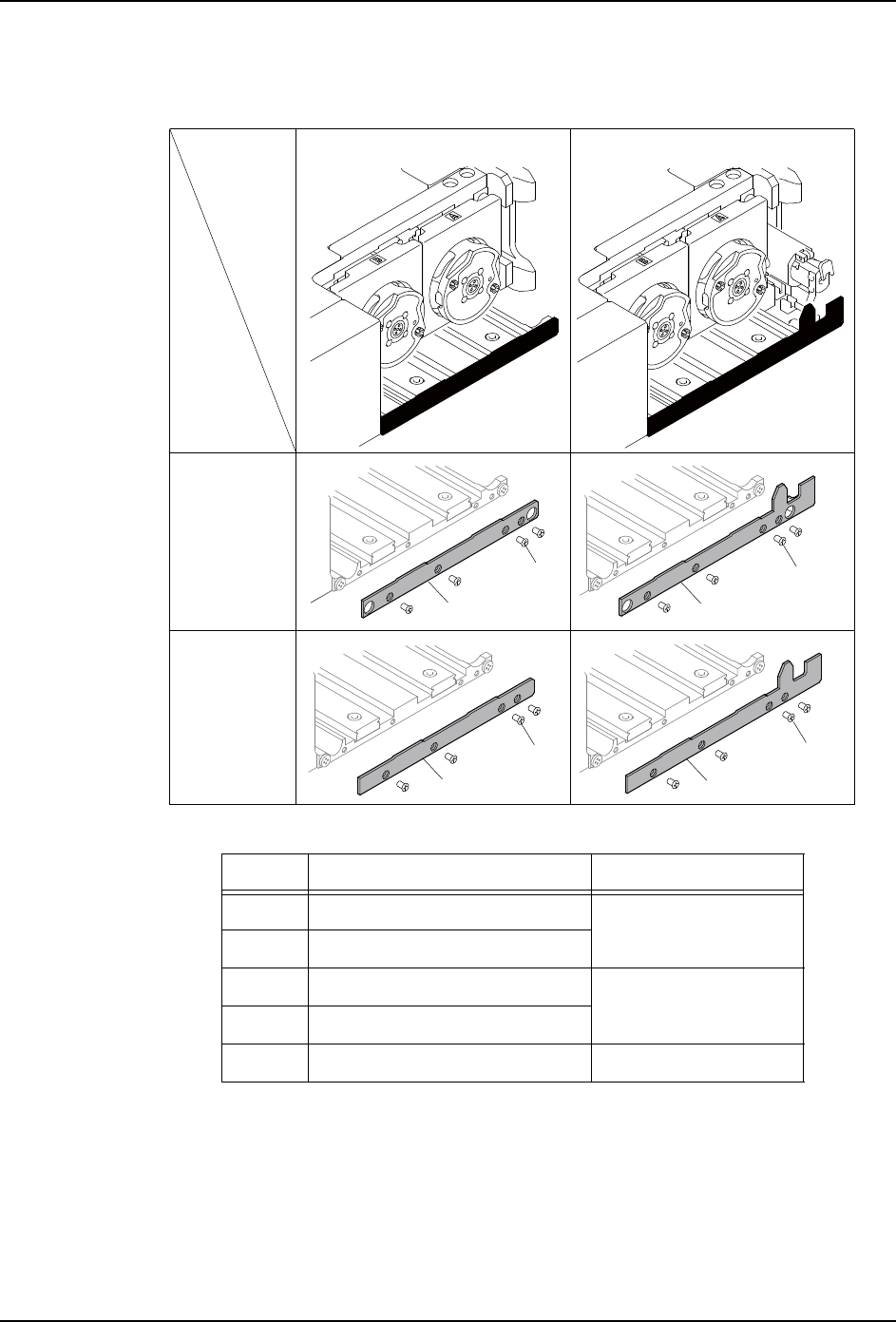

5.11.5 安装 H02F 工作头之前的准备事项
H02F 工作头上的挡板必须和机器匹配。如果不匹配，则请根据如下方法进行更换。
在 NXT-2c 上安装 H02F 工作头之前请先确认挡板是否匹配。如果该挡板不适用于 NXT-2c，则
请更换。
1. 请拆除螺丝并拿掉挡板。
注意 )请妥善保管从工作头上拆下来的挡板。在 NXT-3 上安装 H02F 工作头时需重新使用该挡
板。
2. 请用螺丝将适用于 NXT-2 的挡板安装到 H02F 工作头上。
编号 零部件名 （图号） 备注
1 挡板 （2MGTHH0004xx） 用于 NXT-3
2 挡板 （2MGTHH0010xx）
3 挡板 （2MGTHH0017xx） 用于 NXT-2, NXT-2c
4 挡板 （2MGTHH0021xx）
5 螺丝 （2MGTHH0022xx） 4 颗
01SYS-0942S
NXT-3
NXT-2
NXT-2c
1
5
5
5
5
2
3
4
0.19Nm
0.19Nm
0.19Nm
0.19Nm
No backup pin picker With backup pin picker
