NXT-IIc 系统手册.pdf - 第80页
4. 生产 SYS-NXTIIc-4.0S 62 NXT IIc 系统手册 6. 请将搭载了新供料器的料站托架安装到机 器中。 7. 请踏住踏板，将料站托架插入模组内。 备注 )料站托架被自动夹紧。 8. 请 握住控制杆缓慢地拉 出 PCU-2，离开模组 。 9. 请 按下 START 按钮。
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 61

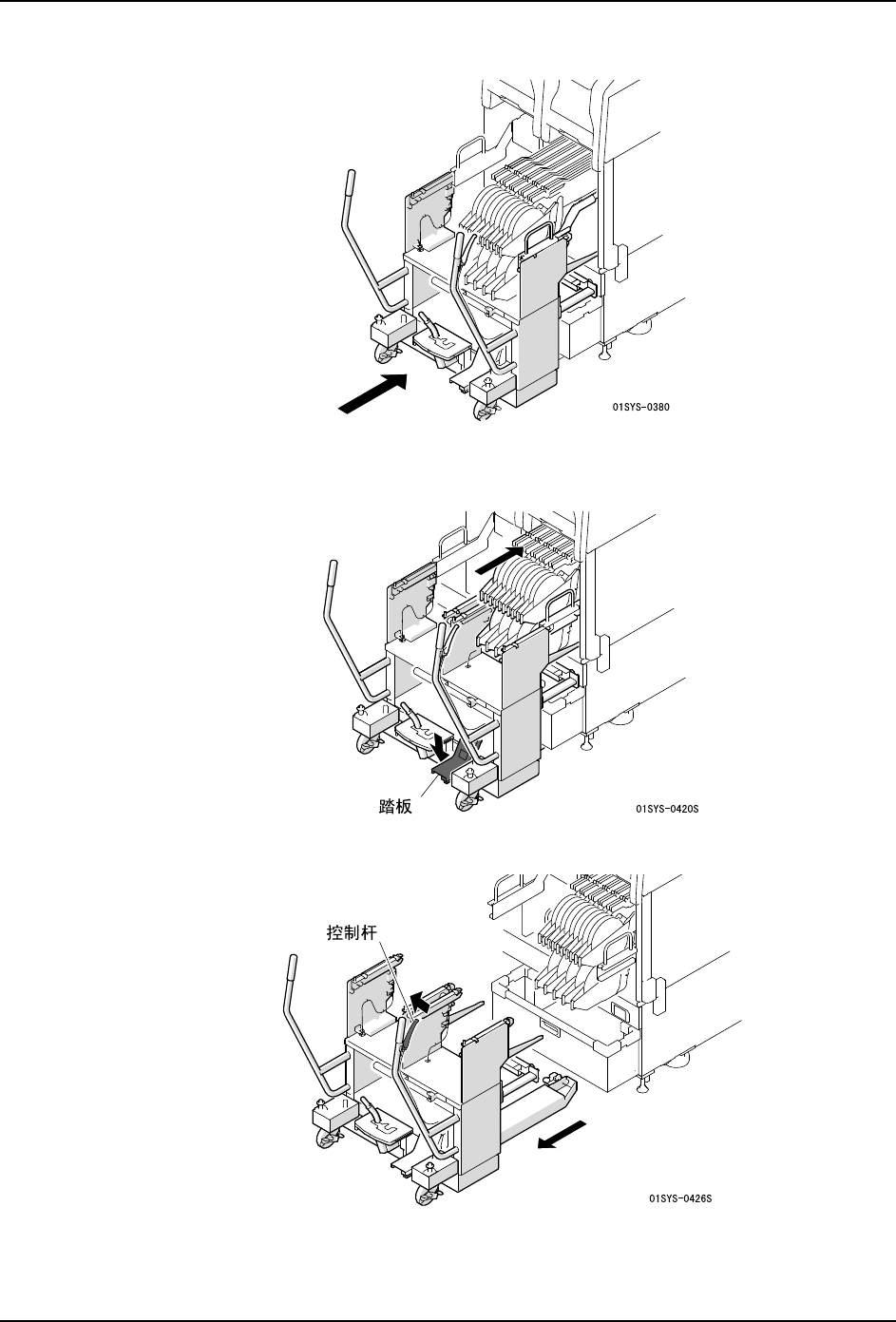

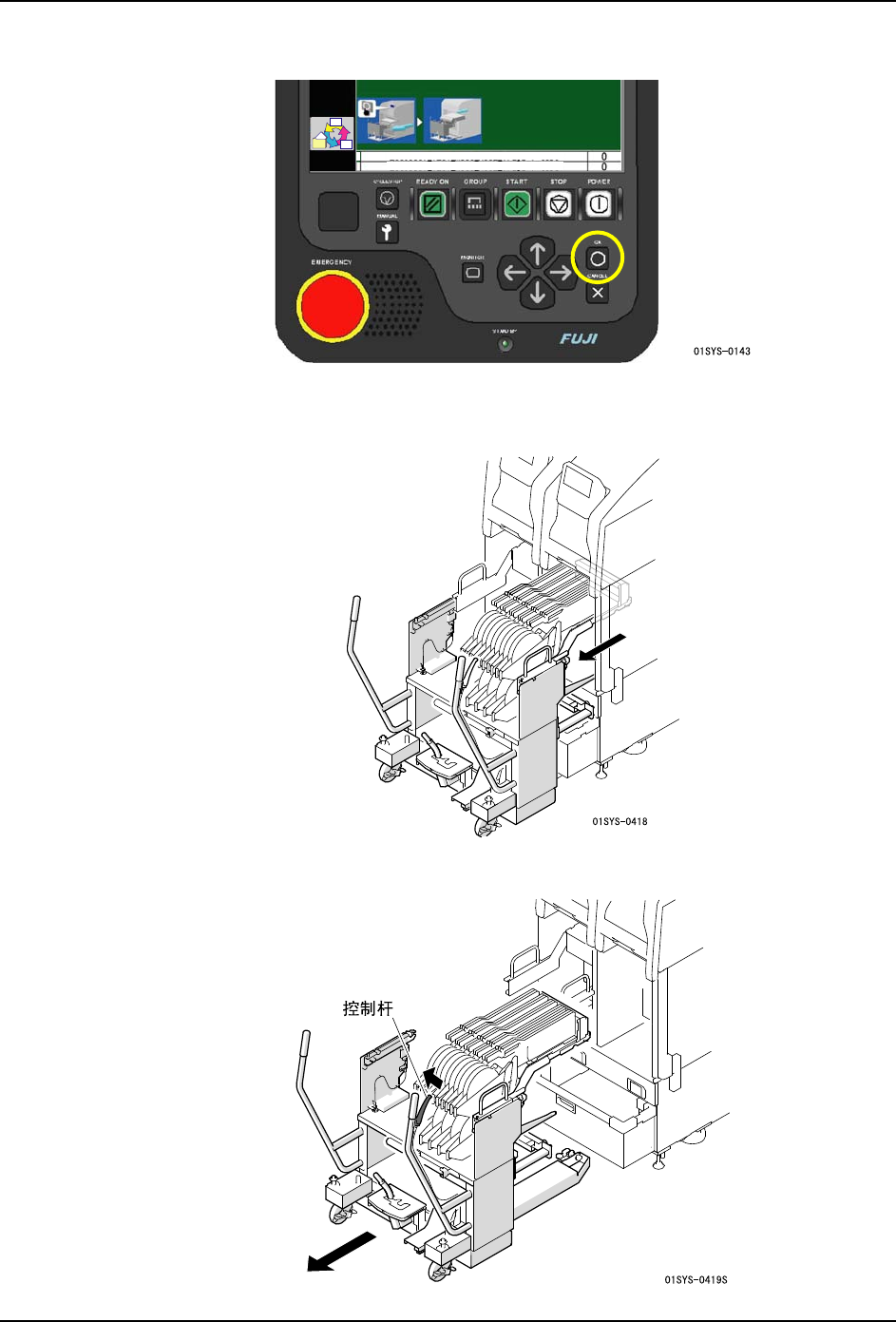

3. 请按下 OK 按钮。料站托架被松开。
4. 拉出料站托架，放置到 PCU-2 上。
备注 )请拉出至料站托架被 PCU-2 锁住为止。
5. 请握住控制杆缓慢地拉出 PCU-2，卸下料站托架。
4. 生产 SYS-NXTIIc-4.0S
62 NXT IIc 系统手册
6. 请将搭载了新供料器的料站托架安装到机器中。
7. 请踏住踏板，将料站托架插入模组内。
备注 )料站托架被自动夹紧。
8. 请握住控制杆缓慢地拉出 PCU-2，离开模组。
9. 请按下 START 按钮。
SYS-NXTIIc-4.0S 4. 生产
NXT IIc 系统手册 63
4.6.6 运用供料器自由配置功能时的供料器更换
使用了供料器自由配置功能时，可以在不是 Job 中所指定的料槽上安装供料器，并能够进行
生产。
备注 )使用供料器自由配置功能时，需要 Fujitrax verifier。
在操作画面上显示的供料器更换向导与没有使用自由配置功能时相同。详细请参照 " 4.6.2
供料器的更换 "。
显示上述向导时，表示被安装在料槽 11 上的供料器发生了料尽。并不是在 Job 中所指定的
料槽 11 的供料器。
显示在 KIT Handy 或 KIT Manager 上的供料器更换向导显示实际被安装着的供料器位置和
Job 中所指定的位置。
显示上述向导时，表示被安装在料槽 1 上的供料器发生了料尽。该供料器在 Job 中被指定在
料槽2上。
更换供料器
1. 请在其他的供料器上安装同种元件的新料卷。
2. 使用 KIT Manager 或 KIT Handy 进行验证。（在将供料器安装到料站上的时候，机器会判
别被安装在供料器上的元件。）
3. 从料站平台上卸下发生了料尽的供料器。详细内容请参照 " 4.6.2 供料器的更换 "。
4. 请安装通过验证的新供料器。如果是同一模组内，可以安装在任意的料槽上。供料器的
安装方法请参照 " 4.6.2 供料器的更换 "。
5. 请确认料站 LED 亮绿灯。
