SYS-NXTIIc-4.0S 8. NXT-2c 软件工具
NXT IIc 系统手册 387

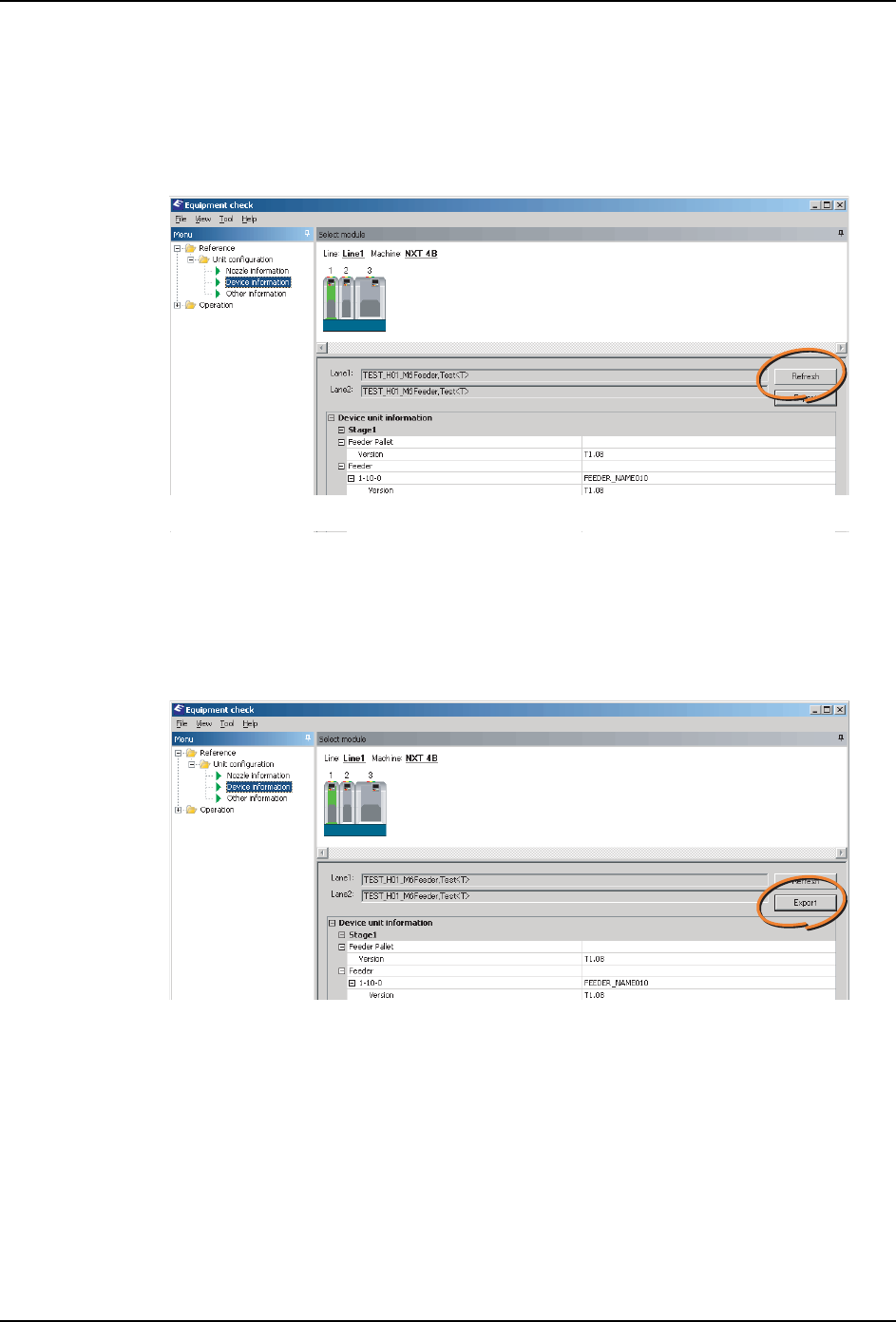

更新单元配置信息
将显示中的单元配置画面更新成最新的信息的时候，请进行以下的操作。
1. 请从 [ 模组选择 ] 框内选择要操作的模组。
2. 请单击[更新]按钮。所选择的模组的[料站信息]、[吸嘴信息]和[其他信息]全部被更新。
将单元配置信息输出到文本文件中
能够将所参照的单元配置信息作为文本文件进行输出。请进行以下的操作。
1. 请从 [ 模组选择 ] 框内选择要操作的模组。
2. 请单击 [ 输出 ] 按钮，并指定保存位置。所选择的模组的各信息作为文本文件被保存。
01SYS-0351E
01SYS-0352E
8. NXT-2c 软件工具 SYS-NXTIIc-4.0S
388 NXT IIc 系统手册
8.10 MEdit
使用该软件能够进行 Job 数据的基本编辑操作和电路板 / 拼板跳过定位点的测试。另外，使
用该软件也能够取得机器上的 Job。数据编辑后，将变更反映到总目录中并向机器重新传送
编辑数据。
注意 )使用 Fuji Flexa 编辑生产中的 Job，并直接通过 MEdit 进行反映时，就会在运转时有
可能引起误贴装或未贴装。
有关 MEdit 的详细说明，请参照 [NXT 系列编程手册 ][5. 编辑机器内 Job（MEdit 的使用）]。
SYS-NXTIIc-4.0S 8. NXT-2c 软件工具
NXT IIc 系统手册 389

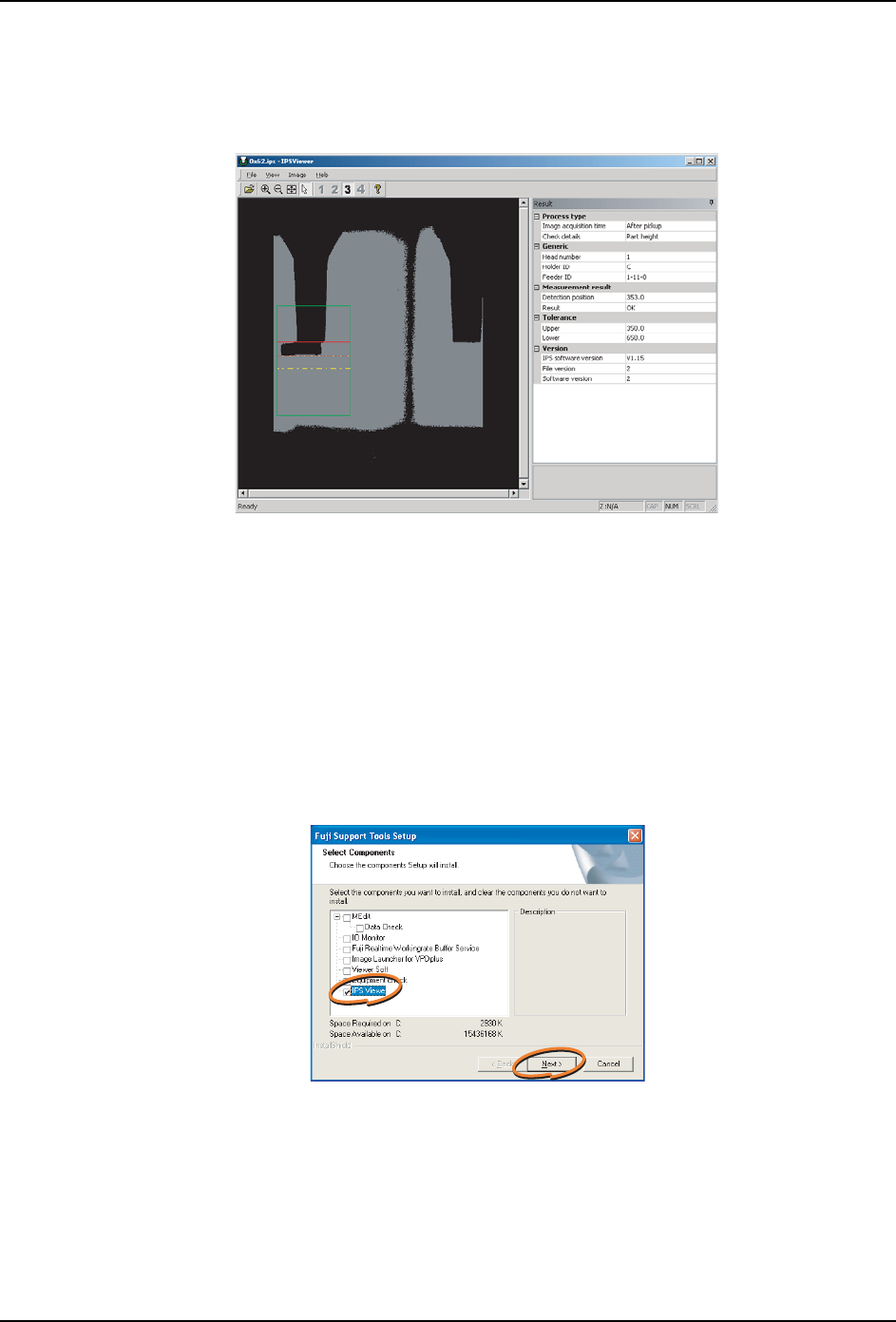

8.11 IPS Viewer
IPS Viewer 是软件工具， 可以在 PC 上确认被搭载在 V12 工作头中的 IPS （Intelligent
Part Sensor）所取得的各种判定结果。
8.11.1 IPS Viewer 的安装
IPS Viewer 保存在软件 DVD(CD-ROM) 中。
1. 请将 NXT 软件 DVD(CD-ROM) 插入启动器中。
2. [ 安装 / 版本升级 ] 画面自动启动。如果不启动，请双击 DVD(CD-ROM) 的 [FMenu.exe]。
3. 请从 「安装管理电脑端末用支持工具。」的菜单中选择 「选择必要的图像安装」。
4. 在安装组件的选择画面上，选择 「IPS Viewer」，点击 「Next」。软件被安装，并显示
最后的步骤。
5. 点击[完成]结束安装。
