SYS-NXTIIc-4.0S 6. 手动模式指令

NXT IIc 系统手册 317

操作步骤

1. 请用箭头键选中 “ 取出芯片治具元件（用于混合校正）” 小图标并按下 OK 按钮。

2. 请按下 START 按钮。按下 START 按钮之后，机器便开始执行取出芯片治具元件的动作。

备注 )在执行指令的过程中，表示机器正在工作的小图标会始终显示在画面上。芯片治具元

件就会被从治具台上的收存格移至贴装区。

01SYS-0948

01SYS-0949

01SYS-0950

6. 手动模式指令 SYS-NXTIIc-4.0S

318 NXT IIc 系统手册

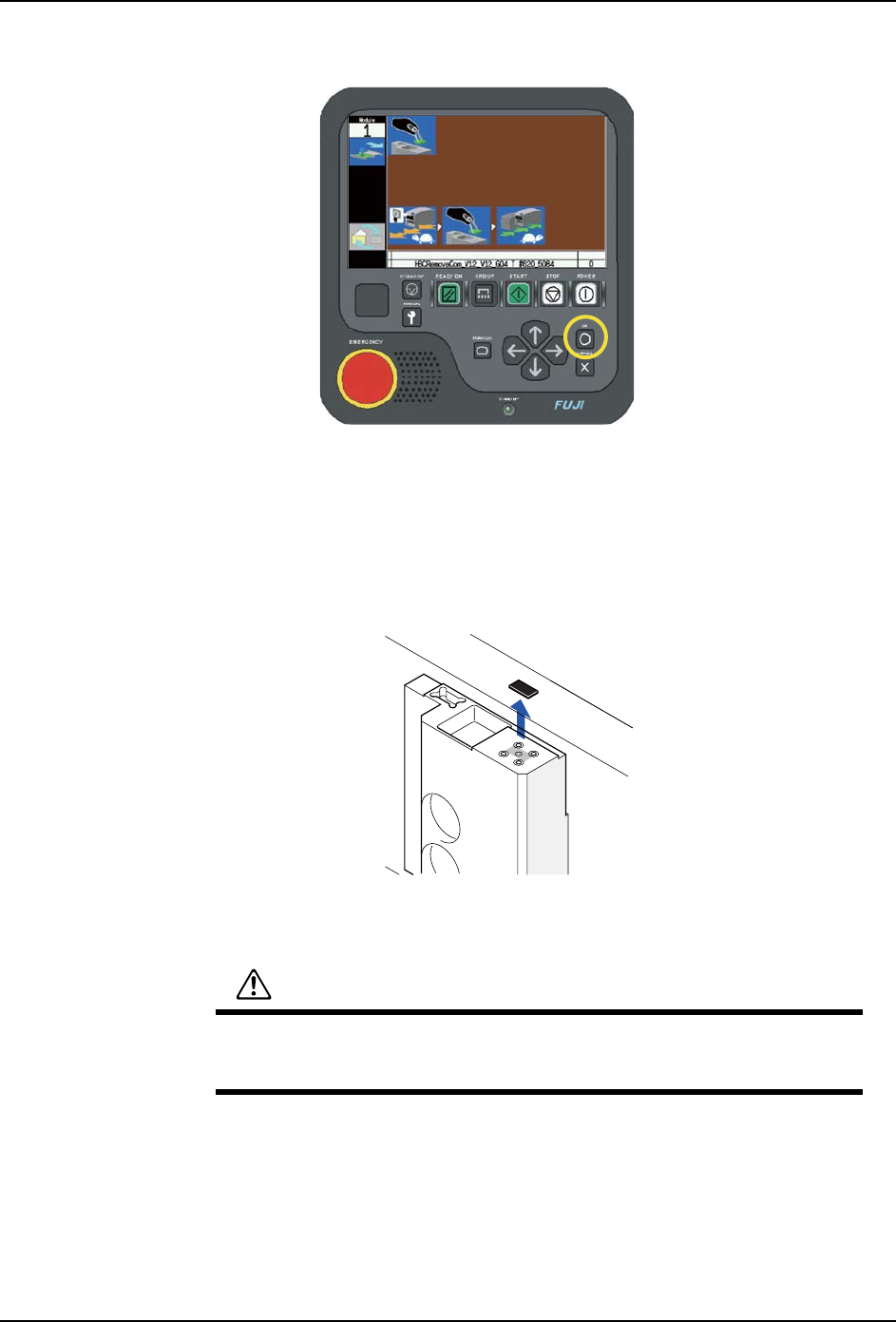

3. 执行完该指令之后，作业向导就会显示在画面上。

4. 请拉出模组。

a. 请先确认模组前方有无障碍物。经确认没有障碍物之后请按下 OK 按钮。按下 OK 按

钮之后，模组就会自动松开并向前移动一小段距离。

b. 请先握紧模组上的把手，然后再慢慢地向外拉模组直至碰到挡块为止。

5. 请取出芯片治具元件（用于混合校正）。

备注 )为了避免让治具元件或存放格受到损伤，请使用材质较软的镊子（例塑料镊子）将治

具元件从治具台上取出。

6. 请清洁芯片治具元件（用于混合校正）。如果元件表面带有污垢，则请用棉签进行擦

拭。

备注 )禁止用水或溶剂进行清洁。

注意

请注意不要弄丢治具元件，特别是不要让元件掉入机器内部。如果对放在

贴装区的治具元件放任不管，则关闭机器的总电源开关后就有可能弄丢治

具元件。

01SYS-0951

01SYS-0952

SYS-NXTIIc-4.0S 6. 手动模式指令

NXT IIc 系统手册 319

7. 请将完成清洁工作的芯片治具元件（用于混合校正）装回治具台。

8. 请插入模组。

a. 请先握紧模组上的把手，然后再慢慢地往里推模组直至碰到挡块为止。

b. 模组被自动锁定。如果没有被锁定，则请将模组往回拉一些之后再重新往里推。

01SYS-0953
