SYS-NXTIIc-4.0S 5. 换线 NXT IIc 系统手册 273 5.10.3 吸嘴一览表 所使用的吸嘴种类如下。请通过 涂敷在法兰盘上的颜色来识别各个吸嘴。 吸嘴尺寸 识别色 H08(Q)/H12S(Q)/ H12HS(Q) 用吸嘴 (ID) H08M(Q) 用吸嘴 (ID) V12 用吸嘴 (ID) φ 0.3 灰 AA1ATxx (S10) - AA1ATxx (S10) φ 0.4 黄 AA056xx (S11) A…
5. 换线 SYS-NXTIIc-4.0S
272 NXT IIc 系统手册
5. 安装吸嘴置放台时，将吸嘴置放台左侧的红色手柄向模组的前方拔下，首先将置放台后
部插入然后压入前方一侧。
6. 将手柄返回到原来的位置。
7. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。
8. 有必要进行其他的换线操作时，在此时进行。
9. 请插入模组。
a. 请握住模组的手柄，慢慢地插入模组，直到碰到挡块为止。
b. 模组被自动地引入并被夹紧。如果没有被夹紧时，请将模组稍微朝请身体侧拉回一些
后重新推入。
注意
在合上吸嘴置放台时，请注意不要挤伤手指。
1
2
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 273

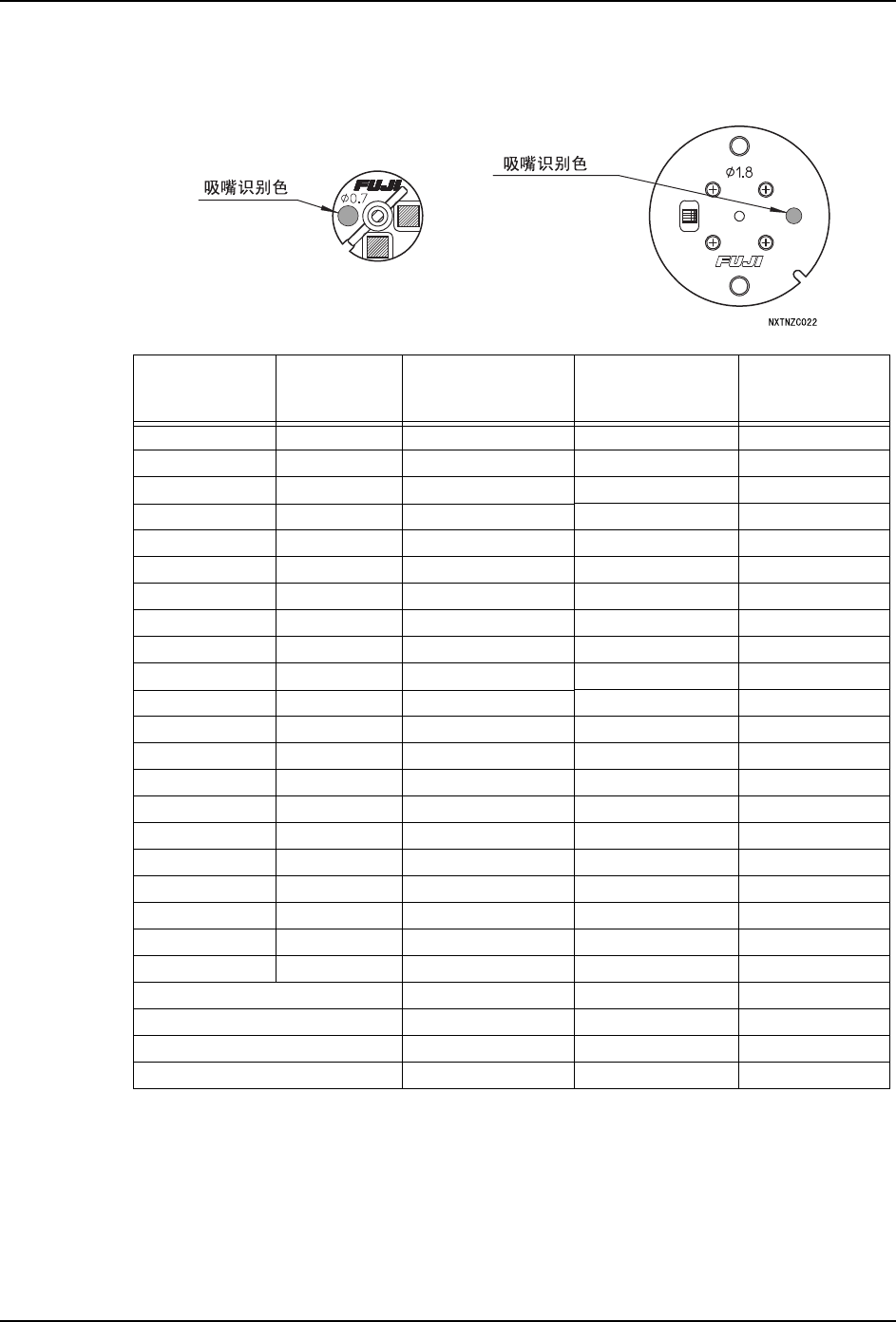

5.10.3 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。
吸嘴尺寸 识别色
H08(Q)/H12S(Q)/
H12HS(Q) 用吸嘴
(ID)
H08M(Q) 用吸嘴
(ID)
V12 用吸嘴 (ID)
φ 0.3 灰 AA1ATxx (S10) - AA1ATxx (S10)
φ 0.4 黄 AA056xx (S11) AA8LSxx (K11) AA056xx (S11)
φ 0.7 蓝 AA057xx (S12) AA8DXxx (K12) AA057xx (S12)
φ 1.0 粉红 AA058xx (S13) AA8LTxx (K13) AA058xx (S13)
φ 1.3 绿 AA20Axx (S14) AA8DYxx (K14) AA20Axx (S14)
φ 1.3 MELF 橘黄 AA064xx (S34) AA8MNxx (K34) AA064xx (S34)
φ 1.8 浅蓝 AA20Bxx (S15) AA8LWxx (K15) AA20Bxx (S15)
φ 1.8 MELF 橘黄 AA19Gxx (S35) AA8MRxx (K35) AA19Gxx (S35)
φ 2.5 紫 AA20Cxx (S16) AA8LXxx (K16) AA20Cxx (S16)
φ 2.5 MELF 橘黄 AA065xx (S36) AA8MSxx (K36) AA065xx (S36)
φ 2.5 G 紫 AA0WTxx (S56) AA8MExx (K56) AA0WTxx (S56)
φ 3.7 黄绿 AA20Dxx (S17) AA8LYxx (K17) AA20Dxx (S17)
φ 3.7 G 黄绿 AA18Cxx (S57) AA8MFxx (K57) AA18Cxx (S57)
φ 5.0 淡紫 AA20Exx (S18) AA8LZxx (K18) AA20Exx (S18)
φ 5.0 G 红 AA063xx (S58) AA8MGxx (K58) AA063xx (S58)
φ 7.0 淡紫 - AA8MAxx (K19) -
φ 7.0 G 深红 - AA8MHxx (K59) -
φ 10.0 淡紫 - AA8MBxx (K20) -
φ 10.0 G 深蓝 - AA8MKxx (K60) -
φ 15.0 淡紫 - AA8MCxx (K21) -
φ 15.0 G 白 - AA8MMxx (K61) -
治具 AA06Axx(J01) AA8KKxx (J23) -
治具 （角度补正用） AA4ZLxx(J06) - AA4ZLxx (J06)
治具 （用于贴装 HBC 玻璃元件） - - -
治具 （用于贴装 HBC 芯片元件） AA7AGxx (J16) AA7AGxx (J16) AA7AGxx (J16)
5. 换线 SYS-NXTIIc-4.0S
274 NXT IIc 系统手册
备注 )
1.HBC 是混合校正的缩写。
2.如果安装了带橡胶的吸嘴（2.0G, 5.0G 等），则无法使用 “ 元件有无 ” 确认功能。
吸嘴尺寸 识别色 H04 用吸嘴 (ID)
H04S(F) 用吸嘴
(ID)
H01/H02(F) 用吸
嘴 (ID)
φ1.0 粉红 AA06Wxx (T13) AA8WTxx (Y13) AA0ASxx (L13)
φ1.3 绿 AA06Xxx (T14) AA8TExx (Y14) AA0AXxx (L14)
φ1.3 MELF 橘黄 - AA9NZxx (Y84) AA0MZxx (L34)
φ1.8 浅蓝 AA06Yxx (T15) AA8WWxx (Y15) AA0HSxx (L15)
φ1.8 MELF 橘黄 - AA9RAxx (Y85) AA11Rxx (L35)
φ2.5 紫 AA06Zxx (T16) AA8WXxx (Y16) AA0HTxx (L16)
φ2.5 MELF 橘黄 - 2AGKNY0014xx(Y86) AA0MLxx (L36)
φ2.5 G 紫 AA07Fxx (T56) AA8XAxx (Y56) AA084xx (L56)
φ3.7 黄绿 AA07Axx (T17) AA93Wxx (Y17) AA0HWxx (L17)
φ3.7 G 黄绿 AA07Gxx (T57) AA8XBxx (Y57) AA085xx (L57)
φ5.0 淡紫 AA07Bxx (T18) AA93Xxx (Y18) AA0HXxx (L18)
φ5.0 G 红 AA07Hxx (T58) AA8XCxx (Y58) AA072xx (L58)
φ7.0 淡紫 AA07Cxx (T19) AA93Yxx (Y19) AA080xx (L19)
φ7.0 G 深红 AA07Kxx (T59) AA8XDxx (Y59) AA073xx (L59)
φ10.0 淡紫 AA07Dxx (T20) AA8WYxx (Y20) AA081xx (L20)
φ10.0 G 深蓝 AA07Lxx (T60) AA8XExx (Y60) AA074xx (L60)
φ15.0 淡紫 AA07Exx (T21) AA8WZxx (Y21) AA082xx (L21)
φ15.0 G 白 AA07Mxx (T61) AA8XFxx (Y61) AA075xx (L61)
φ20.0 淡紫 - - AA083xx (L22)
φ20.0 G 灰 - - AA076xx (L62)
治具 AA0EXxx (J02) AA0EXxx (J02) AA05Zxx (J03)
治具 （角度补正用） AA4ZMxx (J07) AA4ZMxx (J07) AA50Sxx (J08)
治具 （用于贴装 HBC 玻璃元件） AA7AHxx (J17) AA7AHxx (J17) AA78Exx (J11)
治具 （用于贴装 HBC 芯片元件） AA7AKxx (J18) AA7AKxx (J18) AA78Fxx (J12)
