SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 211
5.2.2 操作方法

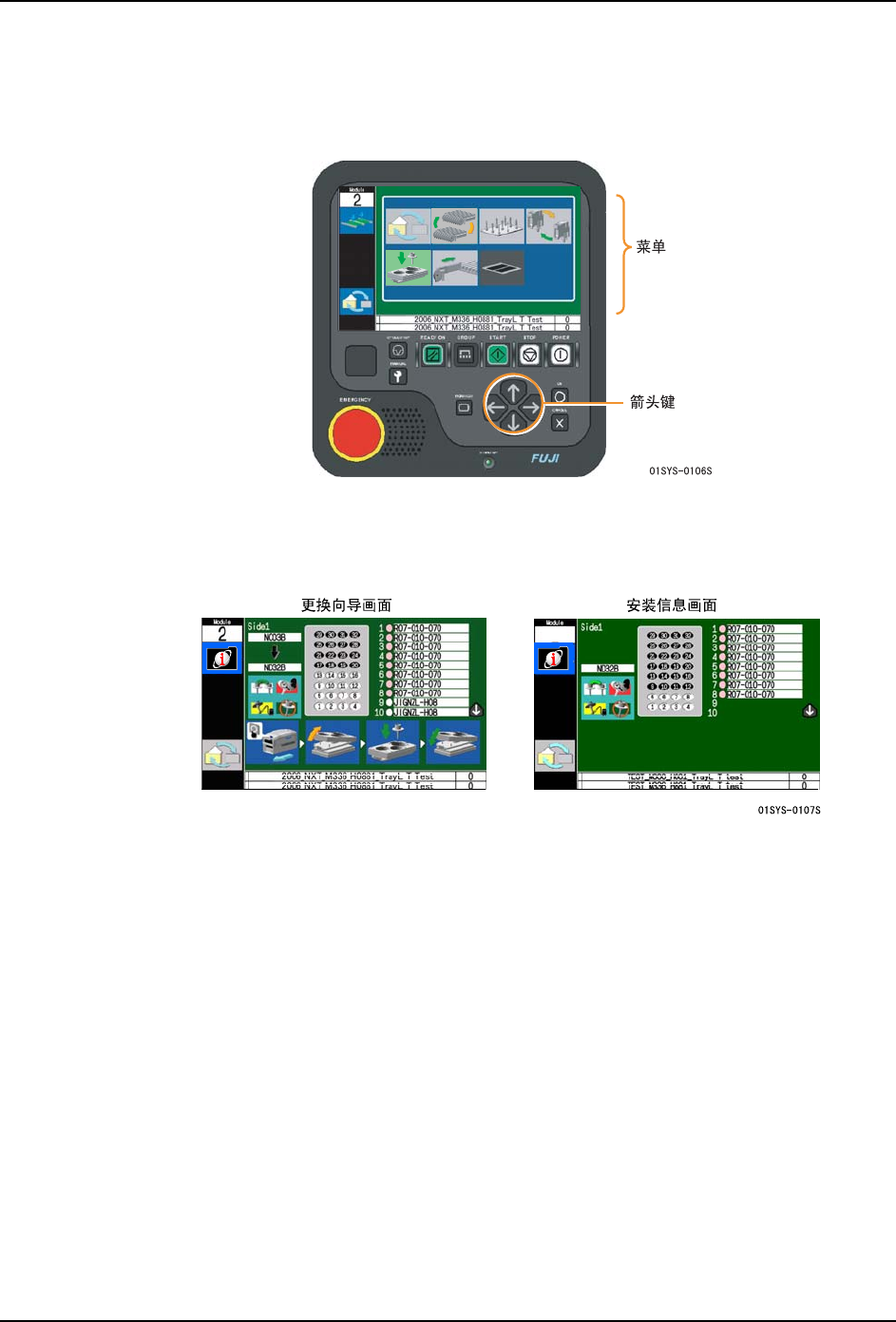

1. 在 START 等待的状态下，按下操作面板的 OK 按钮，显示换线菜单画面。
2. 请通过操作面板的箭头键选择菜单。所选择的菜单的背景变成绿色。
备注 )背景为深灰色的菜单表示无法选择的菜单。
3. 请按下操作面板的 OK 按钮。如果所选择的菜单需要进行换线时，显示更换向导画面。如
果不需要换线时，显示安装信息画面。
备注 )
1.以上画面是选择了 [ 吸嘴更换 ] 的情况。
2.按下操作面板的 CANCEL 按钮后，就会返回到 START 等待画面。
2
5. 换线 SYS-NXTIIc-4.0S
212 NXT IIc 系统手册
5.3 Job 的切换
进行 Job 的切换时，需要事先将预约 Job 传输给机器。关于 Job 的传输请参照 NXT 系列编程
手册。
5.3.1 Job 切换画面
·通过操作面板的箭头键能够选择执行切换和取消。
·预约 Job 名的显示栏的上层显示通道 2 的 Job 名，下层显示通道 1 的 Job 名。
5.3.2 Job 的切换方法
1. 使操作画面上显示换线菜单向导。在 START 等待的状态下，请按下操作面板的 OK 按钮，
2. 请选择 Job 切换的菜单，按下 OK 按钮。
SYS-NXTIIc-4.0S 5. 换线
NXT IIc 系统手册 213
3. 显示 Job 切换画面。请通过箭头键选择 [Job 切换 ]，然后按下 OK 按钮。
4. 进行 Job 切换。
