QD145-04 5. 基本操作 NXT Ⅱ机械手册 95 5.2.4 关于将 M3(S)、M6(S) 模组搭载到 NXT-2 用基座上 在 4M-2 基座、2M-2 基座上搭载 M3(S) 模组、M6(S) 模组的时候，请将基座内的空气耦合器 更换为外卖的 S 用耦合器。请将机器外部供应气源的 软管拆除后进行更换。 0(& 6 㧨 ᷛޚⳌᴎ 㧪 㧨 6⫼ぎ⇨㗺ড়఼ 㧪 ো$$+$ ৡ⿄㗺ড়఼ 06…
5. 基本操作 QD145-04
94 NXT Ⅱ机械手册
d. 模组自动地拉入并被锁定。不能自动地被锁定时，请将模组稍微拉回后一些。重新压
入。
备注 )如果显示出错误编码，请参考附加软件中关于错误的说明。
6. 降下 MCU 的脚轮 ( 仅仅在以步骤 (2) 进行水平调整的时候 )
a. 旋转 MCU 的手柄，降低后脚轮 ( 提升升降器 )。
b. 同样也降低前脚轮。
7. 将空的 MCU 从基座上卸下。
a. 旋转 MCU 的旋钮与 「LOCK」位置相吻合。
b. 握住 MCU 的放松把手，脱开 MCU 和基座的连接。
备注 )MCU 的旋钮不处于 「LOCK」的位置时，不能操作放松把手。
c. 慢慢地将 MCU 从基座拉开。

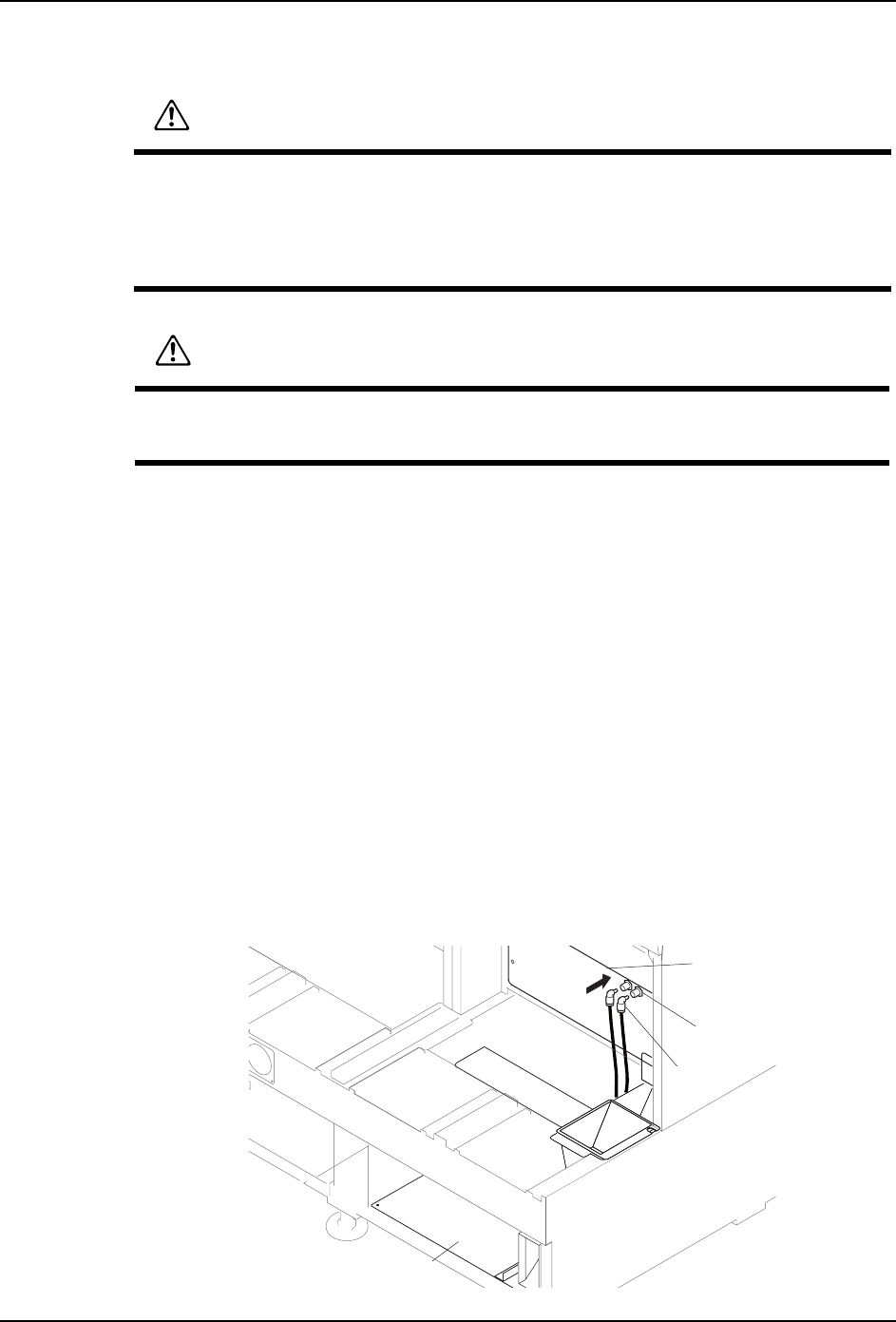

8. 模组和废料带处理箱对应料盘单元 -LT 的空气吹气排出类型的时候，请将从基座内废料
带处理槽露出的空气管的插头插入到模组前盖板的插座中。
警告
在将模组插入基座时，请确认模组后侧是否有人。在模组和基座之间的缝隙中夹入身
体、手指后有可能导致受伤。
在拉出 / 插入模组时，请不要把手指放入相邻的模组之间。有可能手指夹入模组之间
而被切断。
注意
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0850S
ᦦ༈
ᦦᑻ
Ⲫᵓ
QD145-04 5. 基本操作
NXT Ⅱ机械手册 95

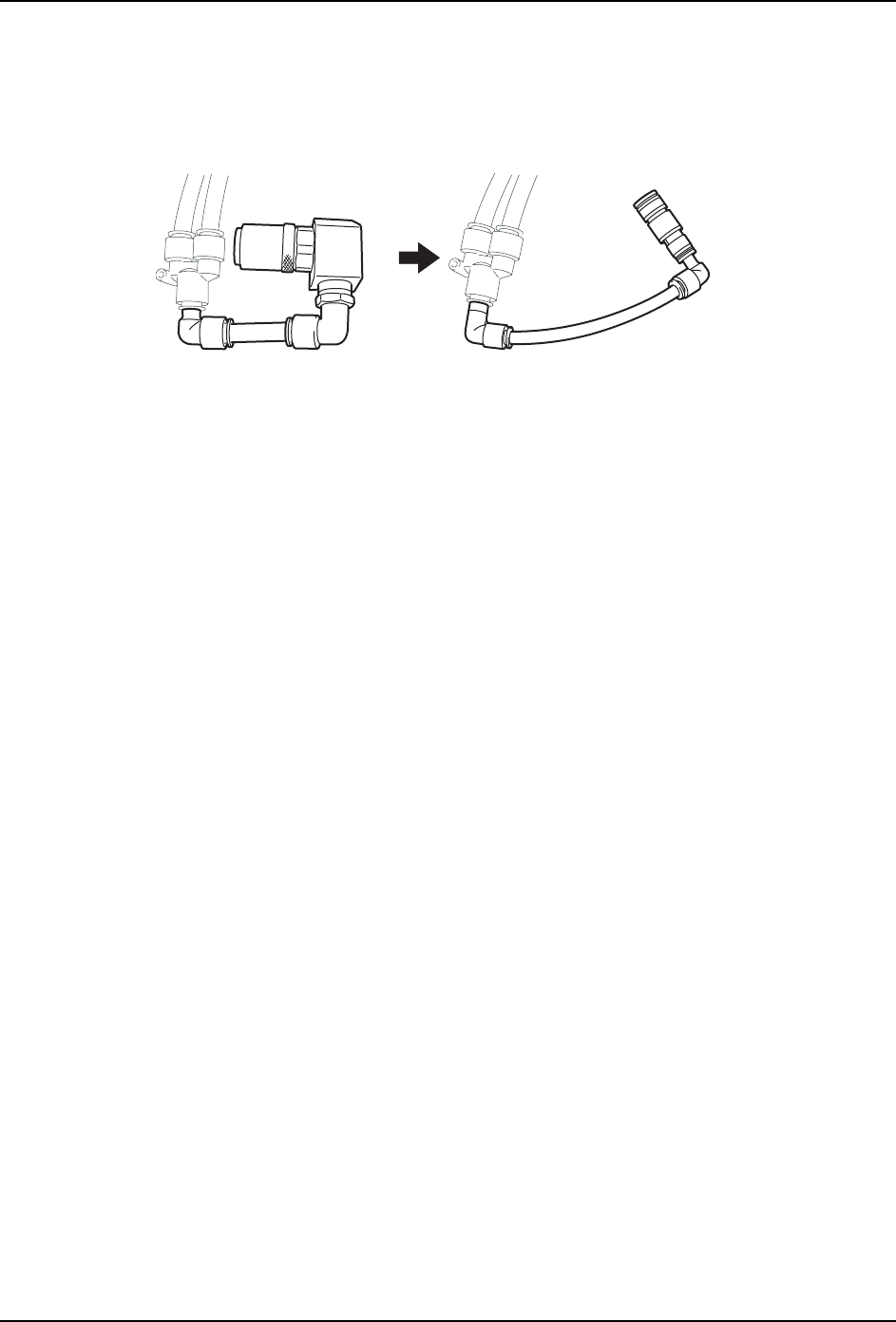

5.2.4 关于将 M3(S)、M6(S) 模组搭载到 NXT-2 用基座上
在 4M-2 基座、2M-2 基座上搭载 M3(S) 模组、M6(S) 模组的时候，请将基座内的空气耦合器
更换为外卖的 S 用耦合器。请将机器外部供应气源的软管拆除后进行更换。
0(&
6
㧨ᷛޚⳌᴎ㧪
㧨6⫼ぎ⇨㗺ড়఼㧪
ো$$+$
ৡ⿄㗺ড়఼
06Ͼ
06Ͼ
㧨6⫼ぎ⇨োৡ⿄㗺ড়఼㧪
5. 基本操作 QD145-04
96 NXT Ⅱ机械手册
5.3 料站托架的拆除 / 安装
这个操作使用 PCU( 托架更换台车 )。
可以将装载有料带供料器的料站托架与别的装载有料带供料器的托架进行成批更换。
备注 )以下说明 M6-2 模组的操作，在 M3-2 模组的时候，拆除 / 安装的步骤也同样。
5.3.1 拆除方法
1. 请将模组的操作画面变成 START 等待状态。
2. 准备 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电路板搬运高度。
3. 请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插入时，导向臂就会自动被夹
紧。
备注 )根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视
导向臂的高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
01MEC-0495S
ҙ䰤Ѣ0㒘
ҙ䰤Ѣ0㒘
ᶘ
ᶘ
㧨ᇍᑨ᭫ᓣկ఼᭭ⱘ3&8㧪㧨ᇍᑨᷛޚկ఼᭭ⱘ3&8㧪
ᇍޚ⬉䏃ᵓᨀ䖤催ᑺ
