QD145-04 5. 基本操作 NXT Ⅱ机械手册 141 7. 保持原来状态插入料盘单元 -M。将料盘单元 -M 的通信插头紧紧地插入到机器的插座中。 8. 按下料盘单元 -M 中央部的夹紧杆，夹紧在模组上。 9. 旋转锁定旋钮 ( 红色 )，如下图将挂钩挂上 (1)。用手指抬起锁定杆 (2)。将台车慢慢地从模组中拉开。 10.将模组返回到机器内。( 参考 " 5.1 模组的拉出 / 插入 "。 ) །…

5. 基本操作 QD145-04

140 NXT Ⅱ机械手册

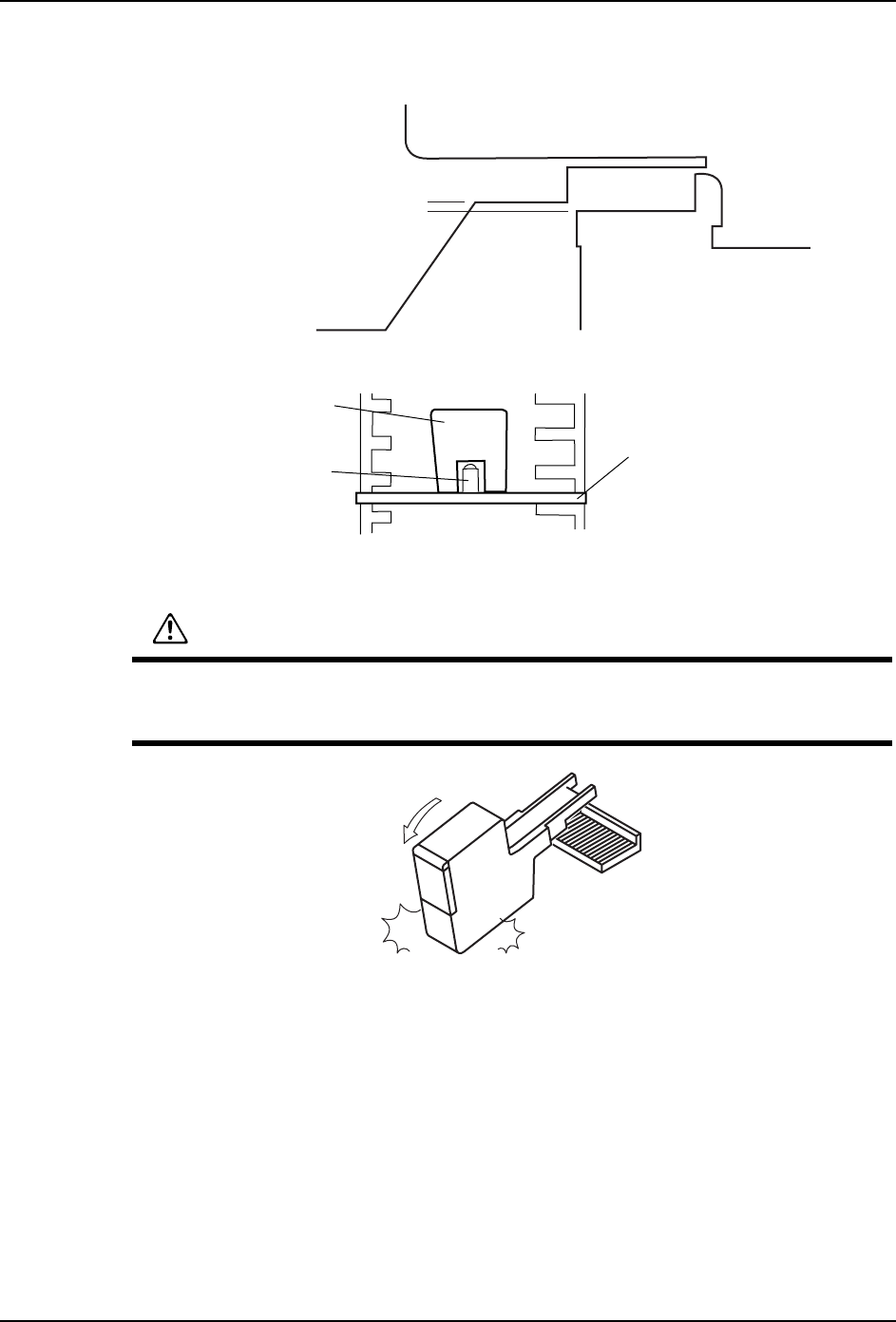

5. 使料盘单元 -M 的往复臂底部 (A) 与料站托架表面 (B) 成水平状态接触，转动摇柄调整台

车的高度。

( 此时，请将附属的调整水平用的平板安装到料盘箱内料站 ( 无论何处 ) 中，确认水平度。)

6. 压入料盘单元 -M，从台车移动到模组的料站托架上。

᭭キऩܗ/ⱘᕔ໡㞖䚼ߚ

῵㒘ջⱘ᭭キᠬᶊ

ՓϸϾ䴶∈ᑇ⢊ᗕ᥹㾺ˈ

䇗ᭈৄ䔺催ᑺǄ

01NST-0386S

(A)

(B)

01NST-0387S

䬰ᄤ

∈ᑇҾ

䇗ᭈ∈ᑇ⫼ᑇᵓ

警告

请将料盘单元 -M 下面的导轨紧紧地插入到料站托架上面的料槽内。

如果导轨从料槽脱离，料盘单元 -M 就不能夹紧在托架上，落下后有可能造成身体的受

伤、损伤机器。

01MEC-0305

QD145-04 5. 基本操作

NXT Ⅱ机械手册 141

7. 保持原来状态插入料盘单元 -M。将料盘单元 -M 的通信插头紧紧地插入到机器的插座中。

8. 按下料盘单元 -M 中央部的夹紧杆，夹紧在模组上。

9. 旋转锁定旋钮 ( 红色 )，如下图将挂钩挂上 (1)。用手指抬起锁定杆 (2)。将台车慢慢地

从模组中拉开。

10.将模组返回到机器内。( 参考 " 5.1 模组的拉出 / 插入 "。)

།㋻ᴚ

01NST-0390S

01NST-0389

(1)

(2)

5. 基本操作 QD145-04

142 NXT Ⅱ机械手册

5.9.4 拆除方法

1. 拉出模组。( 参考 " 5.1 模组的拉出 / 插入 "。)

2. 请打开正面门，拿出放在托架上的全部料盘。

3. 抬起料盘单元 -M 中央部的夹紧杆，松开模组侧的夹紧。

4. 以 2 人以上的操作者拿住料盘单元 -M 左右的手柄，一边保持水平状态，一边从模组中拉

出。把拉出的料盘单元 -M 放在安全的场所。

5. 将模组返回到机器内。( 参考 " 5.1 模组的拉出 / 插入 "。)

།㋻᠟ᶘ

01NST-0394S

警告

在搬运料盘单元 -M 时请 2 个操作员进行。此时，请紧紧地握住左右的手柄。料盘单元

-M 落下后会使机器损坏或者受伤。
