9. 测定和调整 QD145-04
408 NXT Ⅱ机械手册
备注 )
1.要变更的地方很多时，将不变更的地方的按键设定为 「ON」。
2.要变更的地方很少时，在按下 「全部 ON」按键后，将要变更的地方的按键设定为
「OFF」（绿色）。
此外，要消除上次的补正值时，请选择 「读取上次补正值」。
2. 执行 「全部输出文件」或者 「一半输出文件」后，完成 Binary 文件和 Text 文件。此
时，输出处的通道和文件名以对话框显示出来。请选择 「OK」。
备注 )两个文件都按如下命名。
3. 请用附加软件将 Binary 文件传送到机器上。
a. 在机器设定画面上，请选择送信处的模组。
b. 请从菜单中选择 「固有值管理」。
c. 请选择 「Binary 文件传送」。
NXTOPE251E
NXTOPE252E
NXTOPE254E
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 409
d. 选择传送的文件后，请执行 「文件传送」。
e. 在以下的任何的一个时机上反映出最终修正值。
·机器在 PAM 模式下，按下操作面板的 「START」按键的时候。
·将机器从 PAM 模式切换到生产模式的时候。
·重新启动机器的时候。
9.1.13 测定模式的设定
在 PAM 内，可以选择 「Place & Measure」「Measure」「Place」的 3 种模式。初期设定时，
处于 「Place & Measure」，进行贴装测定时，请按这个模式执行。在分别进行测定或贴装
时，请变更测定模式。
1. 请在 PAM 模式的 Job 等待画面显示的状态下，按下 MANUAL 按键。
2. 请选择自我诊断图标，按下 OK 按键。
3. 在显示出的 3 个模式中，背景是绿色的图标是当前的设定。用操作画面上的箭头键选择
模式，按下 OK 键后切换模式，返回到前项的画面。
4. 请按下 MANUAL 按键。返回到等待 Job 画面。
NXTOPE255E
01MEC-0004
01MEC-0005
01MEC-0006
9. 测定和调整 QD145-04
410 NXT Ⅱ机械手册
9.2 混合校正测定
是使用设置在模组内的混合校正单元进行贴装精度补正的功能。在此，关于混合校正测定进
行说明。从软件版本 V5.12 开始对应。
9.2.1 准备物品

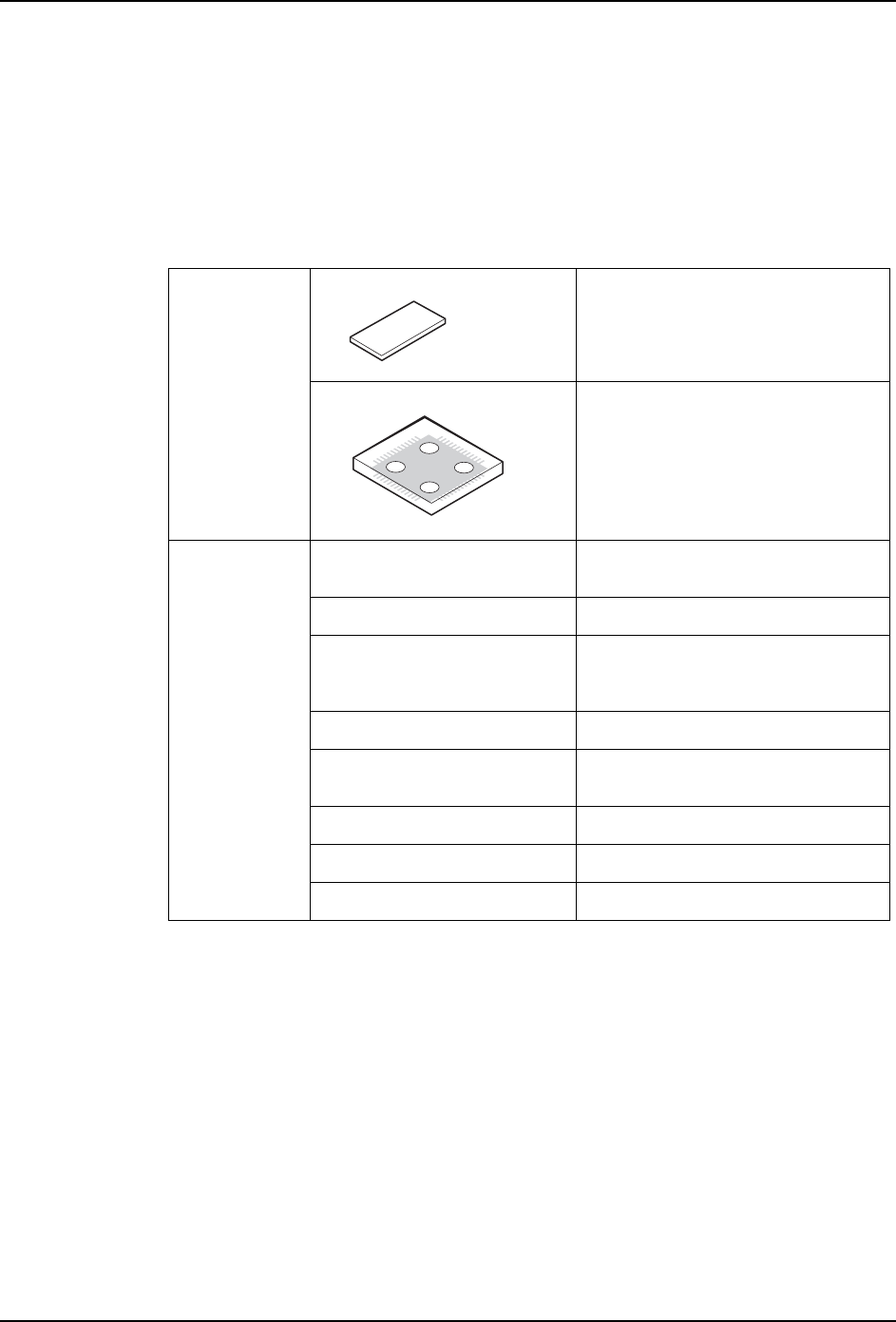

要进行混合校正测定，需要以下列举的治具。
治具元件 治具元件 GGAJ040* 使用Φ 1.3 治具吸嘴时
治具元件 AA7SA** 使用Φ 5.0 治具吸嘴时
治具吸嘴 Φ 1.3 AA78F** H01 工作头用 : 1 个
H02 工作头用 : 1 个
Φ 1.3 AA7AK** H04 工作头用 : 1 个
Φ 1.3 AA7AG** H08 工作头用 : 1 个
H12(S) 工作头用 : 1 个
H12HS 工作头用 : 1 个
Φ 1.3 AA79W** G04 工作头用 : 1 个
Φ 5.0 AA78E** H01 工作头用 : 1 个
H02 工作头用 : 1 个
Φ 5.0 AA7AH** H04 工作头用 : 1 个
Φ 5.0 AA78G** G04 工作头用 : 1 个
Φ 5.0 AA7AN** OF 工作头用 : 1 个
01MEC-0833
01M
EC-0832
