5. 基本操作 QD145-04
110 NXT Ⅱ机械手册

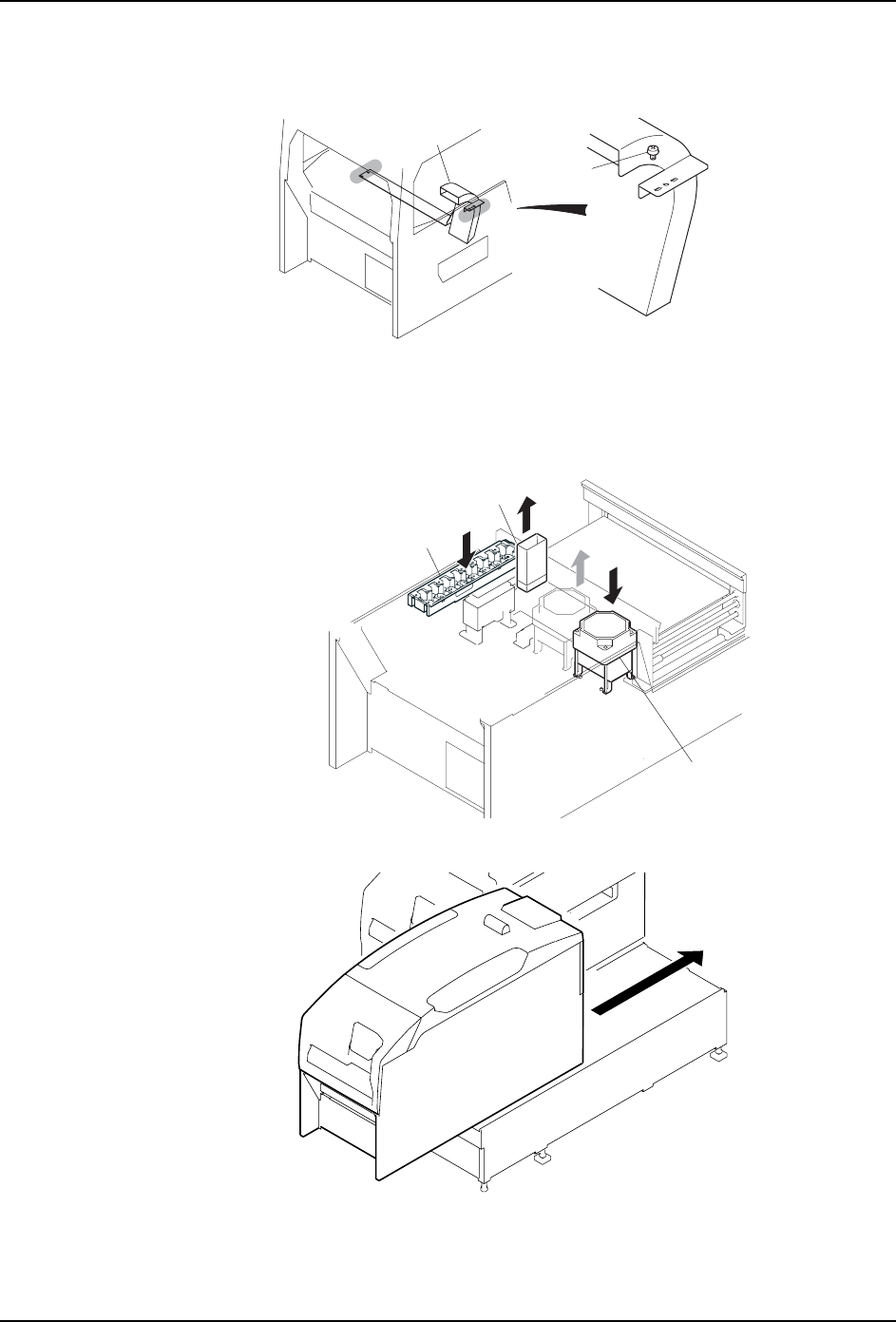

7. 请拆除废料带处理单元。（参考 " 8.4 废料带处理单元的更换 "。）
8. 请安装料盘单元 -LT 用废料带箱 （上侧）。
9. 请拆下不良元件排出盒。
10.移动元件相机的安装位置，变更到模组内的右侧。（参考 " 8.1 元件相机的更换 "。）
11.请安装对应于料盘 -LT 的吸嘴平台。　
12.将模组返回到基座上。（参考 " 5.1 模组的拉出 / 插入 "。）
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
0(&6
ܗӊⳌᴎ
ϡ㡃ܗӊᥦߎⲦ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ
NXTMTU004
QD145-04 5. 基本操作
NXT Ⅱ机械手册 111

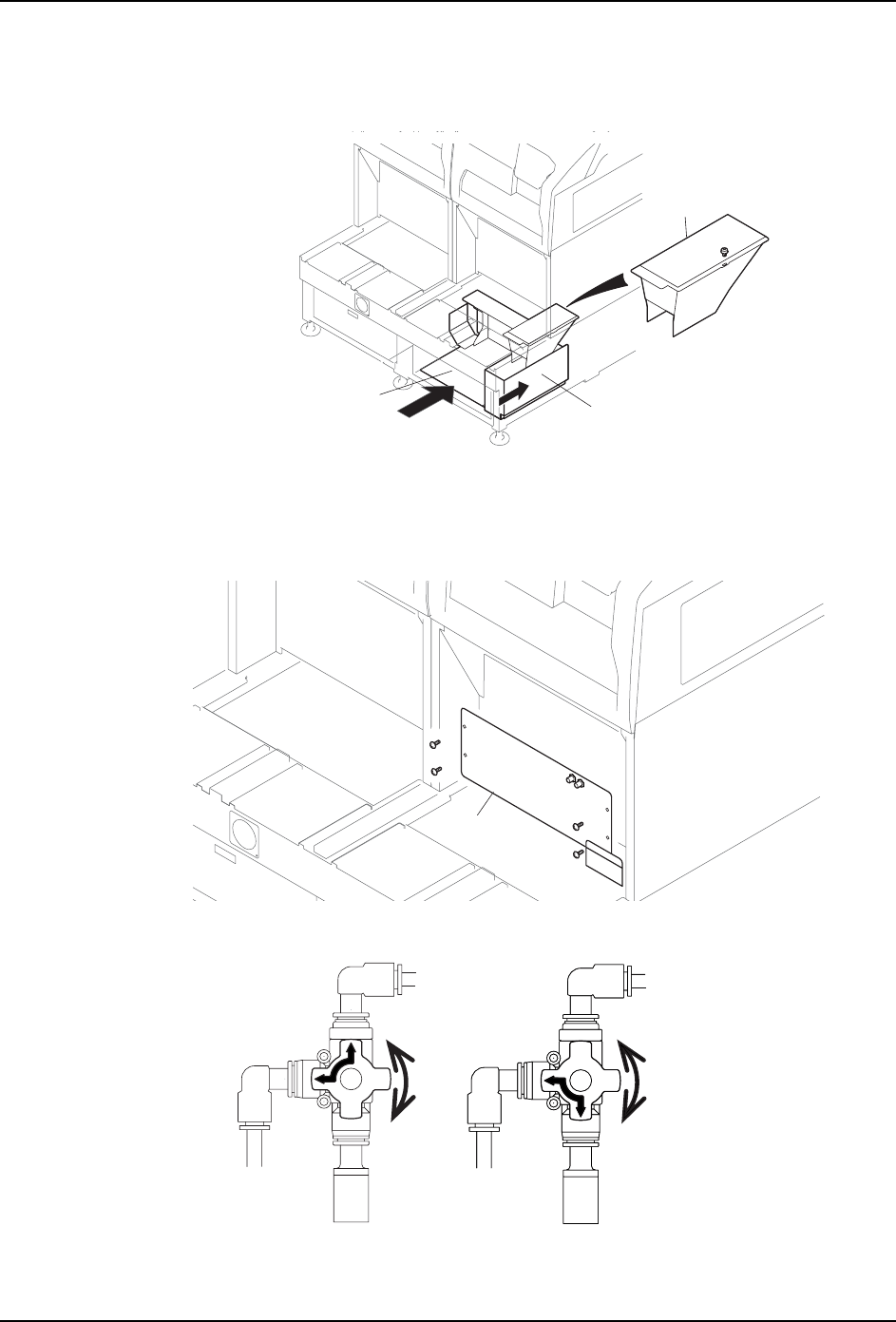

13.请安装基座内废料带处理槽后安装废料带处理箱。
备注 )废料带箱部安装了传感器。如果不将废料带处理槽确切地返回到基座内 , 废料带处理
单元就不动作。
模组和废料带处理槽对应空气吹气排出类型的时候的模组准备
1. 请做从前项的步骤 1 到步骤 12 的操作。
2. 请拆除螺丝 (4 个 )，取下模组前面的盖板。
3. 盖板内侧附有 2 个阀。请旋转、切换阀的摇柄。使 2 个阀处于相同的状态下安装盖板。
01NST-0779Sa
෎ᑻݙᑳ᭭ᏺ໘⧚ῑ
෎ᑻݙᑳ᭭ᏺ໘⧚ῑ
෎ᑻ೎ᅮ䚼
ᑳ᭭ᏺㆅ
01MEC-0847S
Ⲫᵓ
01MEC-0846S
Փ⫼᭭Ⲭऩܗ/7ᯊ
᳾Փ⫼᭭Ⲭऩܗ/7ᯊ
5. 基本操作 QD145-04
112 NXT Ⅱ机械手册

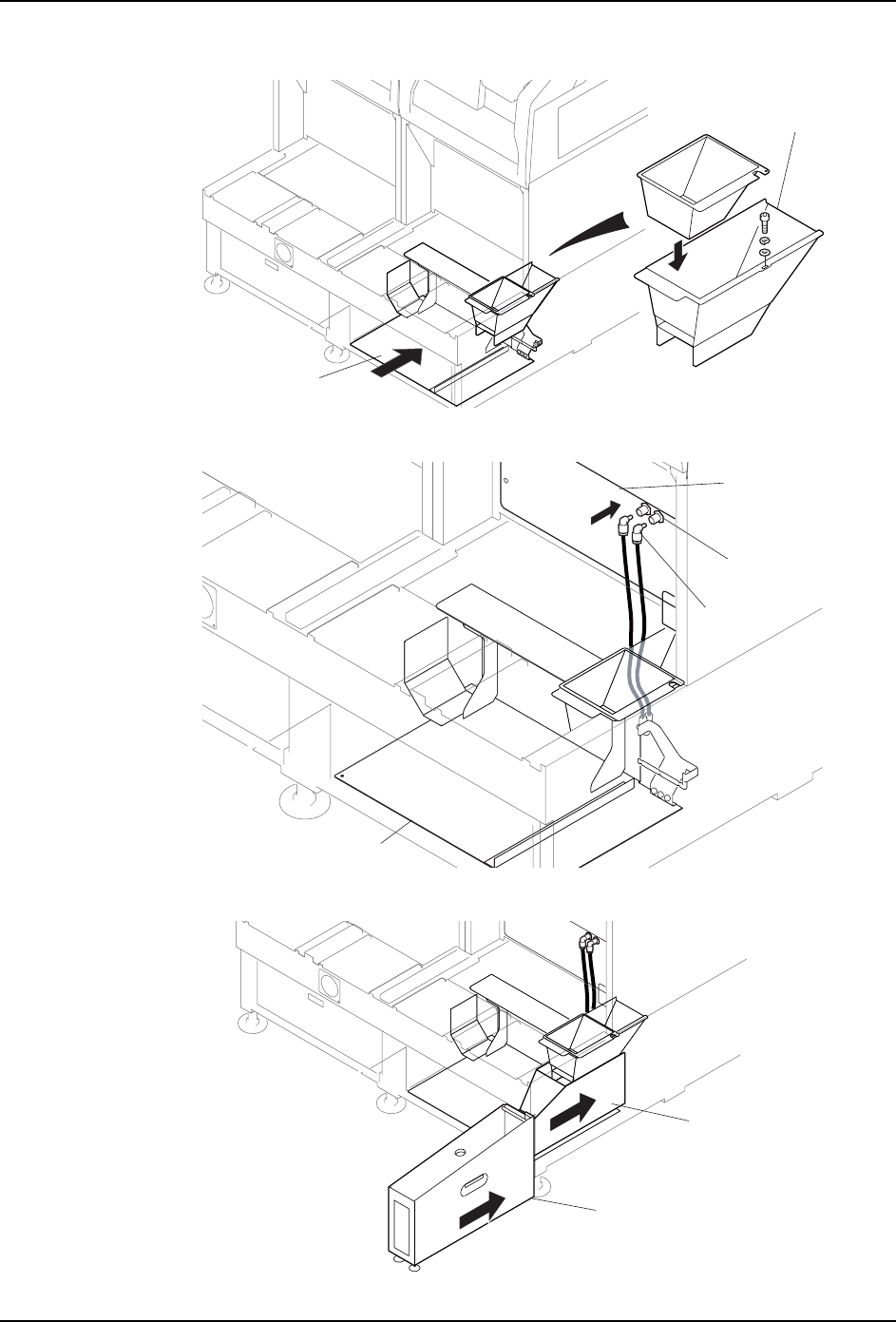

4. 请将基座内废料带处理槽安装到基座上。
5. 请将从基座内废料带处理槽面露出的空气管的插头插入到模组前面盖板的插座内。
6. 请把废料带箱放入基座内。请安了料盘单元 -LT 之后，安外边间隔用废料带箱。
01MEC-0844S
෎ᑻݙᑳ᭭ᏺ໘⧚ῑ
෎ᑻݙᑳ᭭ᏺ໘⧚ῑ
෎ᑻ೎ᅮ䚼
01MEC-0848S
ᦦ༈
ᦦᑻ
Ⲫᵓ
෎ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0845S
ᑳ᭭ᏺㆅ
໪㕂⫼ᑳ᭭ᏺㆅ
