FUJI NXTII 机械手册_.pdf - 第123页
QD145-04 5. 基本操作 NXT Ⅱ机械手册 101 7. 请握住导向臂锁定解除杆，从基座中慢 慢地拉出 PCU 并脱离。 8. 按 下 MANUAL，返回到 START 等 待画面。
5. 基本操作 QD145-04
100 NXT Ⅱ机械手册
4. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。
备注 )只有在握住解除杆的期间，锁定才被解除。
5. 请握住 PCU 滑动锁定解除杆，使 PCU 本体向前方滑动。
备注 )移动到模组上的料站托架自动地被锁定。
6. 请握住滑动锁定解除杆，使 PCU 本体向后方滑动。
QD145-04 5. 基本操作
NXT Ⅱ机械手册 101
7. 请握住导向臂锁定解除杆，从基座中慢慢地拉出 PCU 并脱离。
8. 按下 MANUAL，返回到 START 等待画面。
5. 基本操作 QD145-04
102 NXT Ⅱ机械手册
5.4 料盘单元 -L 的拆除 / 安装
5.4.1 准备

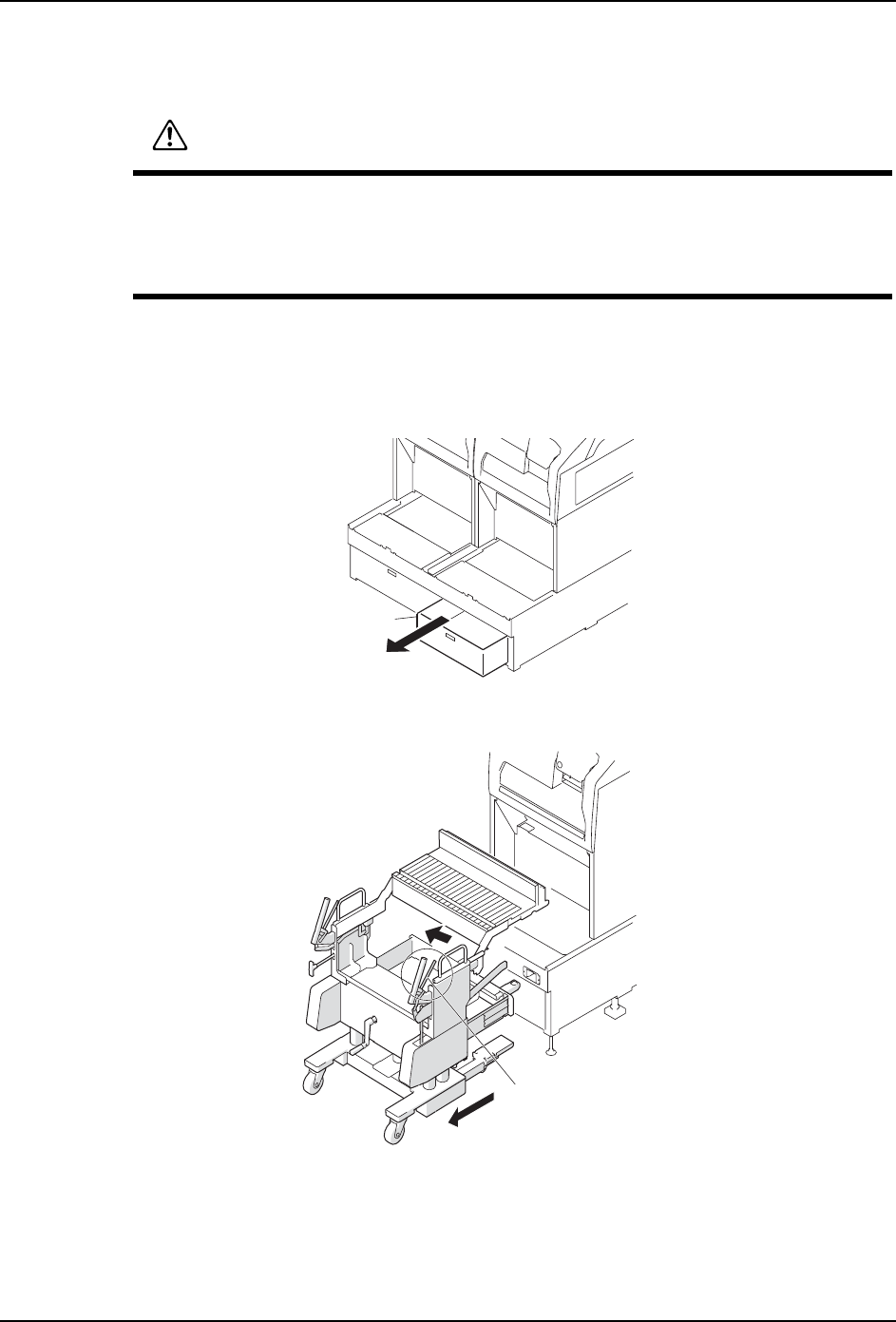

在安装料盘单元 -L 前，有必要从模组拆除与料带元件相关的单元以及变更元件相机位置。
1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考 " 5.3 料站托架的拆除 / 安装 "。
3. 请拉出模组。( 参考 " 5.1 模组的拉出 / 插入 "。)
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -L，对模组进行料盘单元 -L 的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -L 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
ᇐ㞖䫕ᅮ㾷䰸ᴚ
1;723(6
